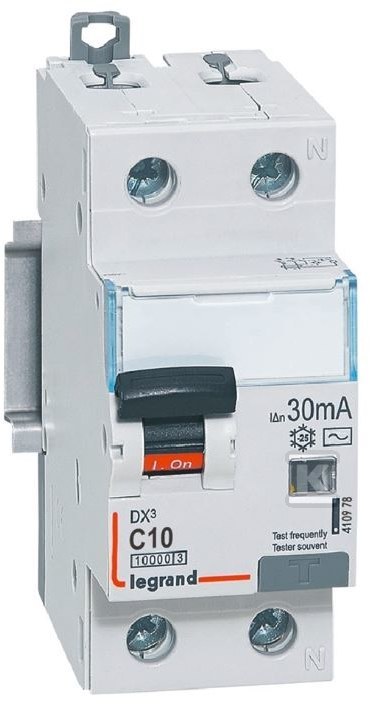

Wyłącznik różnicowonadprądowy P 312 2P C 10 A 30 mA typ AC 10KA serii DX3 410978

Bezpieczeństwo i funkcjonalność w jednym – wyłącznik różnicowonadprądowy Legrand DX3

Ten dwubiegunowy wyłącznik różnicowonadprądowy P 312 z serii DX3 to kluczowy element każdej bezpiecznej instalacji elektrycznej. Łączy w sobie funkcje wyłącznika nadprądowego i różnicowoprądowego, zapewniając kompleksową ochronę przed skutkami zwarć, przeciążeń oraz porażeń elektrycznych. To rozwiązanie idealne zarówno dla profesjonalnych instalatorów, jak i użytkowników końcowych, którzy cenią sobie niezawodność i spokój ducha.

Wyłącznik charakteryzuje się prądem znamionowym 10 A oraz prądem różnicowym 30 mA, co gwarantuje skuteczną ochronę w typowych zastosowaniach domowych i komercyjnych. Charakterystyka C zapewnia odpowiednią reakcję na krótkotrwałe skoki prądu, typowe dla uruchamiania urządzeń z silnikiem, minimalizując ryzyko niepotrzebnego wyzwalania. Znamionowa zdolność wyłączania zwarciowego wynosi 10 kA, co potwierdza jego wytrzymałość i niezawodność w sytuacjach awaryjnych.

Konstrukcja i montaż – komfort pracy dla instalatora

Wyłącznik P 312 DX3 został zaprojektowany z myślą o łatwym montażu i intuicyjnej obsłudze. Jego kompaktowe wymiary – szerokość 2 modułów i głębokość wbudowania 44 mm – pozwalają na optymalne wykorzystanie przestrzeni w rozdzielnicy. Dodatkowo, obecność przycisku testowego umożliwia szybką i prostą weryfikację prawidłowego działania urządzenia. Zblokowana konstrukcja zapewnia dodatkowe bezpieczeństwo podczas konserwacji i napraw. Montaż podtynkowy jest również możliwy.

Urządzenie współpracuje z Systemem Optymalnego Rozdziału Energii HX3 do 125 A, umożliwiając bezprzewodowe przyłączanie do instalacji elektrycznej, co znacząco ułatwia pracę instalatorom. Kompatybilność z szerokim zakresem urządzeń wyposażenia pomocniczego (styki pomocnicze, sygnalizacyjne, wyzwalacze) zwiększa jego funkcjonalność i elastyczność.

Zastosowanie i zgodność z normami

Wyłącznik różnicowonadprądowy P 312 DX3 znajduje zastosowanie w obwodach o napięciu znamionowym 230 V i częstotliwości 50 Hz. Przeznaczony jest do ochrony przed skutkami zwarć, przeciążeń oraz porażeń elektrycznych w instalacjach elektrycznych budynków mieszkalnych, komercyjnych i przemysłowych. Spełnia wymagania norm IEC/EN 61009-1 oraz EN 61009, co gwarantuje jego bezpieczeństwo i zgodność z obowiązującymi przepisami. Stopień ochrony IP20 zapewnia ochronę przed dotykiem palcem oraz przed wnikaniem ciał stałych większych niż 12,5 mm. Akceptowany przekrój przewodów to od 0.75 mm2 do 16 mm2 dla przewodów jednodrutowych oraz od 0.75 mm2 do 10 mm2 dla przewodów wielożyłowych.
