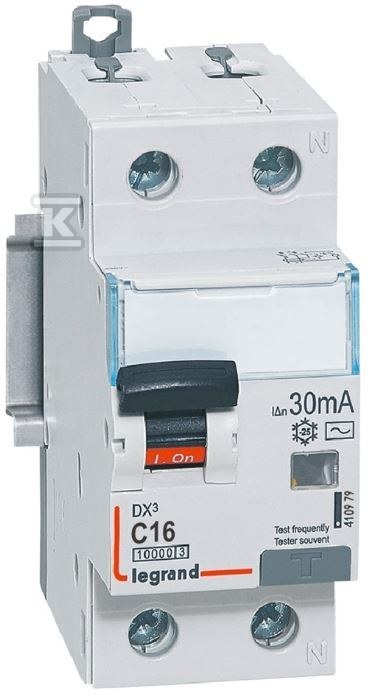

Wyłącznik różnicowonadprądowy P 312 2P C 16 A 30 mA typ AC 10KA serii DX3 410979

Zintegrowana ochrona przeciwporażeniowa i nadprądowa w rozdzielnicy

Wyłącznik różnicowonadprądowy serii DX3 łączy w jednym aparacie funkcję wyłącznika nadprądowego i wyłącznika różnicowoprądowego. Zapewnia ochronę przeciwporażeniową przy prądzie różnicowym 30 mA oraz zabezpiecza obwód przed skutkami przeciążeń i zwarć, w tym zagrożeniem pożarowym wynikającym z trwałego prądu zwarcia doziemnego. Integracja dwóch funkcji pozwala lepiej zagospodarować miejsce w rozdzielnicy i upraszcza schemat, bo instalator montuje jedno urządzenie zamiast dwóch.

Wersja dwubiegunowa 2P z charakterystyką C i czułością AC jest przeznaczona do sieci 230 V, 50 Hz. Prąd znamionowy 16 A oraz znamionowy prąd różnicowy 0,03 A dają ochronę typową dla obwodów gniazdowych i oświetleniowych w budynkach mieszkalnych i usługowych. Charakterystyka C reaguje wolniej na krótkie impulsy prądowe, co pozwala bez zbędnych wyłączeń uruchamiać odbiorniki o podwyższonym prądzie rozruchowym, takie jak silniki czy transformatory.

Aparat posiada przycisk testowy do sprawdzania poprawności działania zabezpieczenia różnicowoprądowego. Jest wyposażony w blokadę oraz zapewnia jednoczesne rozłączenie bieguna N, co jest wymagane w instalacjach, w których konieczne jest pewne odłączenie neutralnego. Klasa ograniczenia energii 3 ogranicza energię łukową przy zwarciu, a odporność na udar prądowy 0,25 kA zwiększa odporność na przepięcia.

Ochrona obwodu i reakcja na zagrożenia

Zabezpieczenie różnicowoprądowe typu AC wykrywa przemienne składowe prądu różnicowego i wyłącza obwód przy przekroczeniu 30 mA. Taki próg jest standardem dla ochrony bezpośredniej przed porażeniem. Jednocześnie wyzwalacz nadprądowy o charakterystyce C chroni przewody przed przegrzaniem przy przeciążeniu i odcina obwód przy zwarciu.

Zdolność łączeniowa i wyłączania zwarciowego wynosi 10 kA zarówno według EN 61009, jak i IEC 60947-2, a znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 to 10 kA. Parametr ten oznacza, że urządzenie jest w stanie przerwać prąd zwarciowy o tej wartości bez uszkodzenia. Stopień zanieczyszczenia 2 odpowiada typowym warunkom w rozdzielnicach wewnętrznych.

Urządzenie nie posiada ochrony przed niepożądanym wyzwoleniem. Stopień ochrony IP20 oznacza przeznaczenie do montażu wewnątrz rozdzielnicy, poza zasięgiem bezpośredniego kontaktu. W praktyce instalator umieszcza aparat w skrzynce z odpowiednią klasą szczelności, a sam wyłącznik chroni przed dotknięciem części pod napięciem.

Budowa i montaż w rozdzielnicy

Szerokość wyrażona liczbą modułów to 2, a głębokość wbudowania 44 mm. Kompaktowe wymiary pozwalają na gęste rozmieszczenie aparatów w rozdzielnicy bez utraty dostępu do zacisków. Montaż odbywa się na szynie DIN, a zaciski akceptują przewody jednodrutowe 0,75 ... 16 mm2 oraz wielodrutowe 0,75 ... 10 mm2. Zakres przekrojów ułatwia podłączenie zarówno drobnych przewodów sterowniczych, jak i zasilających.

Liczba biegunów całkowita to 2, z czego chroniony jest 1 biegun. Rozłączenie bieguna N następuje jednocześnie z biegunem fazowym, co zapewnia pełne odłączenie obwodu. Blokada uniemożliwia przypadkowe zamknięcie.

W rozdzielnicy aparat pracuje w temperaturze i wilgotności typowej dla instalacji wewnętrznych. Stopień ochrony IP20 i klasa ograniczenia energii 3 wspierają bezpieczną eksploatację w szafach rozdzielczych.

Zastosowanie i współpraca z systemem

Seria DX3 współpracuje z Systemem Optymalnego Rozdziału Energii HX3 do 125 A, który umożliwia bezprzewodowe przyłączanie aparatów do instalacji elektrycznej. Aparatura zabezpieczająca serii DX3 współpracuje ze wszystkimi urządzeniami wyposażenia pomocniczego, takimi jak styki pomocnicze i sygnalizacyjne, wyzwalacze podnapięciowe i wzrostowe oraz napędy zdalne.

W ofercie serii dostępne są prądy znamionowe od 6 do 40 A i prądy różnicowe od 10 do 300 mA, charakterystyki B i C oraz typy AC i A. Wykonania dwubiegunowe i czterobiegowe pozwalają dobrać aparat do konkretnego obwodu. Wersja opisana tutaj to dwubiegunowe 2P 16 A 30 mA typ AC 10 kA, typowe dla obwodów końcowych w gospodarstwach domowych i małych obiektach usługowych.

Dla instalatora oznacza to jedno urządzenie do ochrony przeciwporażeniowej i nadprądowej, łatwe w montażu, testowaniu i rozbudowie o akcesoria. Dla użytkownika końcowego to szybsza reakcja na wyciek prądu doziemnego i mniejsze ryzyko uszkodzenia odbiorników przy zwarciu czy przeciążeniu.
