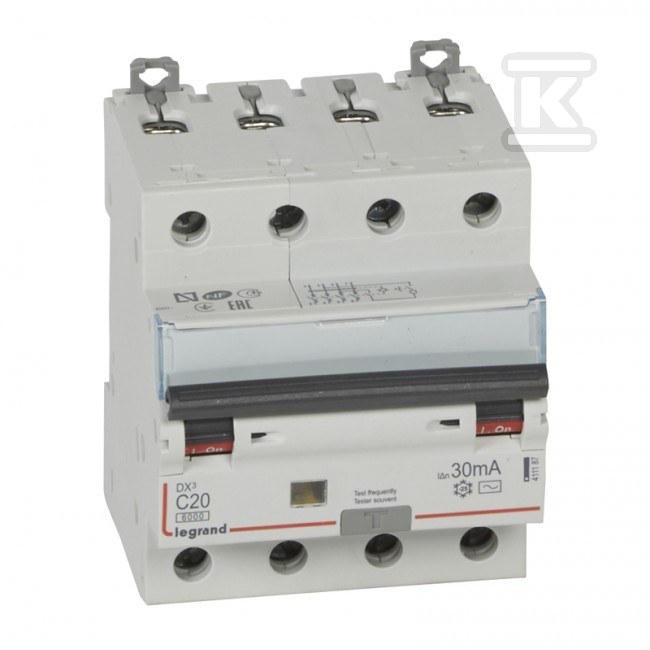

Wyłącznik różnicowonadprądowy P 314 4P C 20 A 30 mA typ AC serii DX3 411187

Czterobiegunowa ochrona obwodów 400 V z funkcją różnicowonadprądową w jednym aparacie

Monoblokowy wyłącznik różnicowonadprądowy serii DX3 łączy w jednym urządzeniu zabezpieczenie przeciwporażeniowe i ochronę przed przeciążeniem oraz zwarciem. Przeznaczony jest do obwodów trójfazowych z neutralnym o napięciu znamionowym 400 V AC 50 Hz i prądzie znamionowym 20 A. Czułość 30 mA w typie AC zapewnia szybkie wyłączenie przy pojawieniu się prądu upływowego o charakterze przemiennym, a charakterystyka wyzwalania C pozwala na spokojne przejście prądów rozruchowych silników i transformatorów bez zbędnych zadziałań.

Aparat ma cztery bieguny chronione i cztery bieguny łącznie, z jednoczesnym rozłączaniem przewodu neutralnego. Dzięki temu w instalacjach TN-S i TN-C-S rozłączenie jest pewne i kompletne. Wbudowany przycisk testowy umożliwia regularną weryfikację poprawności działania funkcji różnicowej, a wizualna sygnalizacja położenia ON/OFF ułatwia identyfikację stanu w rozdzielnicy.

Budowa i montaż w rozdzielnicy

Urządzenie zajmuje szerokość 4 modułów i ma głębokość wbudowania 44 mm, co pozwala na gęste zagospodarowanie miejsca w rozdzielnicy modułowej na szynie TH35. Montaż jest możliwy zarówno na szynach grzebieniowych HX3, jak i przy tradycyjnym okablowaniu zaciskami śrubowymi. Bieguny są osłonięte przed dotykiem palcem, co odpowiada klasie ochrony IP20.

Konstrukcja przewiduje możliwość rozbudowy o wyposażenie pomocnicze serii DX3 - styki sygnalizacyjne, wyzwalacze pod- i wzrostowe, napędy zdalne. Aparat jest wyposażony w blokadę, a stopień zanieczyszczenia 2 oraz klasa ograniczenia energii 3 wspierają bezpieczną pracę w typowych warunkach rozdzielnicowych. Brak wersji z odpornością na niepożądane wyzwalanie oznacza standardową selektywność typową dla tego typu RCBO.

Parametry pracy i bezpieczeństwo

Znamionowy prąd różnicowy 30 mA zapewnia ochronę osób przed porażeniem oraz ogranicza ryzyko pożarowe wynikające z uszkodzeń izolacji. Typ AC wykrywa sinusoidalne składowe przemienne prądu różnicowego. Charakterystyka C wyzwala prąd zwarciowy w zakresie 5-10 In, co jest korzystne przy obciążeniach o dużym prądzie rozruchowym.

Zdolność łączeniowa i wyłączania wynosi 6 kA zgodnie z EN 61009-1 i EN 61009, a według IEC 60947-2 aparat osiąga 10 kA. Odporność na udar prądowy to 0,25 kA. Parametry te pozwalają na zastosowanie w instalacjach mieszkaniowych, biurowych i obiektach użyteczności publicznej, a także w części przemysłowej przy odpowiednich warunkach sieci.

Zastosowanie i kompatybilność

Wyłącznik sprawdza się do zabezpieczania obwodów zasilających gniazda, linie oświetleniowe i urządzenia o prądzie do 20 A w sieciach 230/400 V AC. Dzięki czterobiegunowej budowie i rozłączaniu neutralnego jest stosowany tam, gdzie wymagana jest pełna izolacja fazy i neutralnego, np. w rozdzielnicach głównych i podrozdzielnicach budynków wielorodzinnych.

Współpraca z systemem Optymalnego Rozdziału Energii HX3 do 125 A umożliwia bezprzewodowe przyłączanie do instalacji elektrycznej. Aparat serii P310 DX3 jest częścią rodziny dostępnej w prądach znamionowych 6-40 A i prądach różnicowych 10-300 mA, z charakterystykami B i C oraz typami AC i A, co ułatwia dobór spójnego zabezpieczenia w całej rozdzielnicy.
