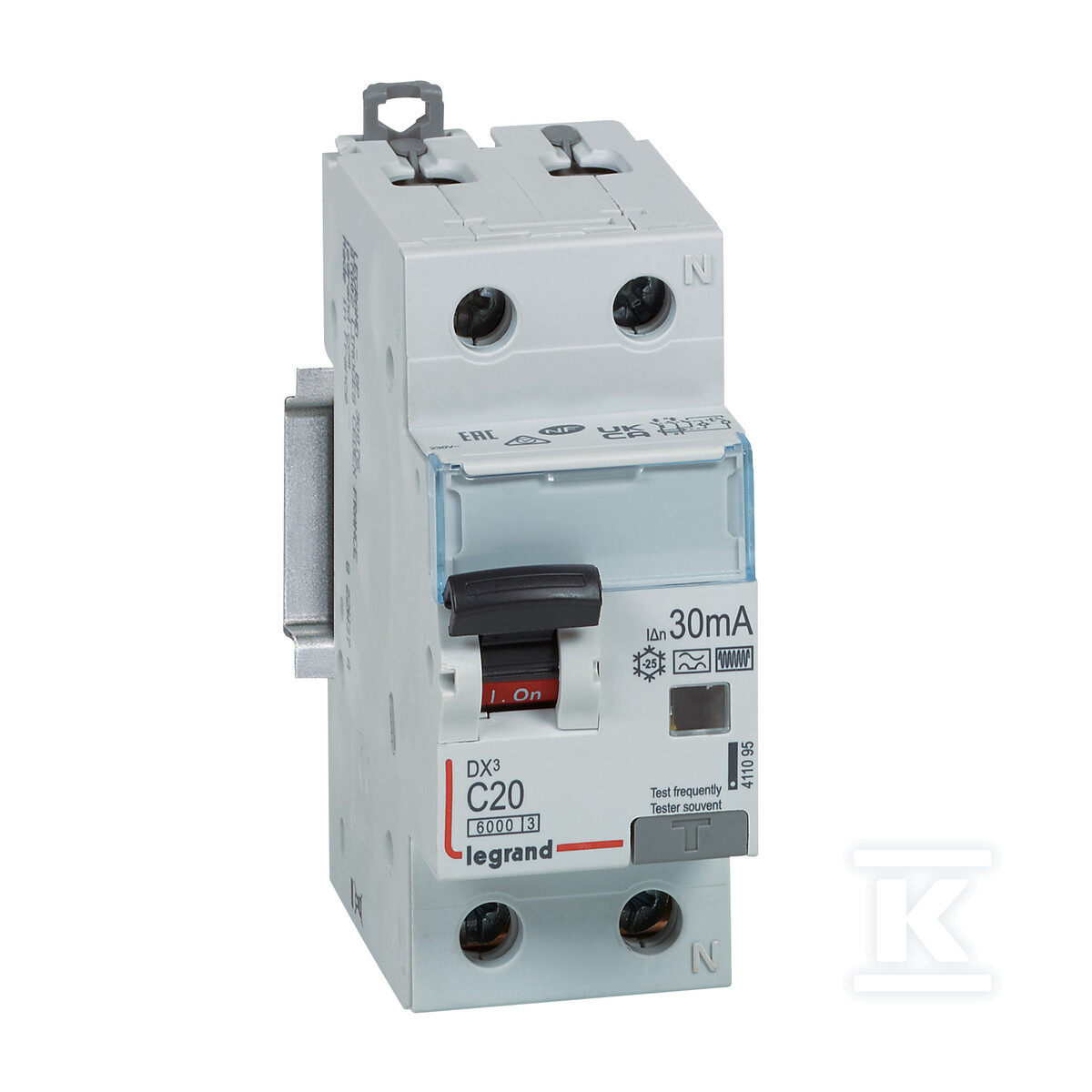

Wyłącznik różnicowonadprądowy P312 C 20A 30MA TYP F SERII DX3 411095

Zabezpieczenie przeciwporażeniowe i nadprądowe 1P+N 20 A 30 mA typu F

Wyłącznik różnicowonadprądowy serii DX3 łączy w jednym urządzeniu ochronę przed przeciążeniem i zwarciem z ochroną przeciwporażeniową przy prądzie resztkowym 30 mA. Przeznaczony jest do instalacji jednofazowych 230 V AC 50 Hz, gdzie wymagana jest selektywna reakcja na przepięcia o charakterze przemiennym i pulsacyjnym. Typ F zapewnia czułość na prądy różnicowe o przebiegu sinusoidalnym, pulsacyjnym jednokierunkowym i przemiennym, co jest istotne przy obecności urządzeń elektronicznych i zasilaczy impulsowych. Charakterystyka wyzwalania C pozwala na spokojniejsze reagowanie na krótkie, wysokie prądy rozruchowe, np. silników i transformatorów.

Budowa i montaż w rozdzielnicy

Urządzenie zajmuje 2 moduły szerokości i ma głębokość wbudowania 44 mm, co ułatwia montaż w standardowych rozdzielnicach modułowych. Stopień ochrony IP20 i stopień zanieczyszczenia 2 określają warunki pracy w pomieszczeniach suchych. Zaciski przyjmują przewód jednodrutowy 0,75 ... 16 mm2 oraz wielożyłowy 0,75 ... 10 mm2, co daje elastyczność przy podłączeniu w istniejących instalacjach. Biegun neutralny jest rozłączany jednocześnie z fazą, a obecność blokady uniemożliwia przypadkowe włączenie. Wbudowana ochrona przed niepożądanym wyzwoleniem ogranicza fałszywe zadziałania w środowisku z zakłóceniami.

Parametry elektryczne i odporność

Napięcie znamionowe 230 V przy prądzie znamionowym 20 A i prądzie różnicowym 30 mA definiuje podstawowy zakres pracy. Klasa ograniczenia energii 3 ogranicza oddziaływanie łuku podczas zwarcia. Znamionowa zwarciowa zdolność łączeniowa wynosi 6 kA zgodnie z EN 61009 oraz 10 kA zgodnie z IEC 60947-2, a znamionowa zwarciowa zdolność wyłączania Icn wg EN 61009-1 to 6 kA. Odporność na udar prądowy 3 kA zwiększa niezawodność przy przepięciach. Całkowita liczba biegunów to 2, z czego chroniony jest 1 biegun fazowy.

Zastosowanie i właściwości eksploatacyjne

Konstrukcja superimmunizowana jest szczególnie przydatna w obwodach zasilających sprzęt elektroniczny wrażliwy na zakłócenia. Urządzenie zabezpiecza instalację przed skutkami przeciążeń i zwarć oraz stanowi zabezpieczenie przeciwpożarowe na skutek trwałego prądu upływu doziemnego. Dzięki jednoczesnemu rozłączaniu N i blokadzie montażowej nadaje się do pracy w rozdzielnicach dostępnych dla personelu instalacyjnego.
