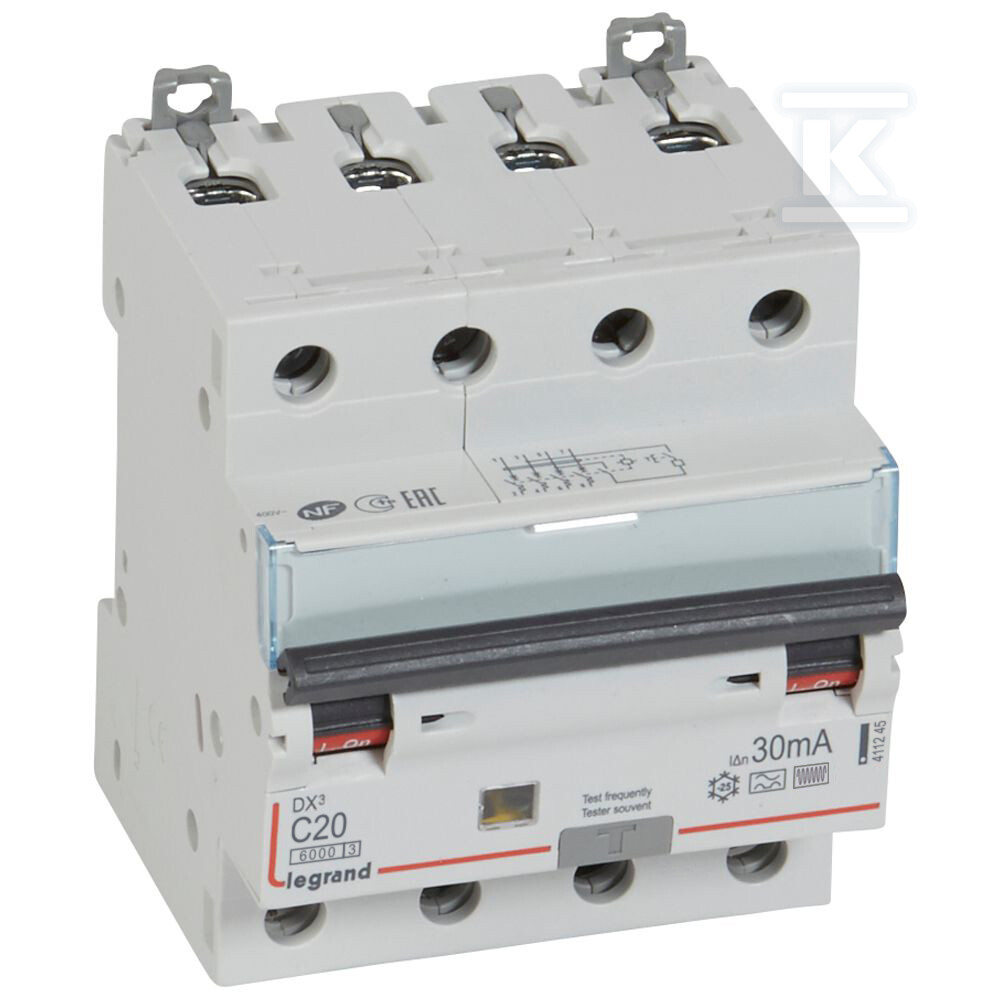

Wyłącznik różnicowonadprądowy P314 4P C 20A 30MA TYP F SERII DX3 411245

Czterobiegunowa ochrona różnicowonadprądowa do instalacji trójfazowych

Rozwiązanie do zabezpieczenia obwodów trójfazowych z przewodem neutralnym przed skutkami przeciążeń, zwarć oraz prądów upływowych. Cztery chronione bieguny i jednoczesne rozłączanie przewodu N zapewniają pełne odłączenie zasilania w przypadku wystąpienia zagrożenia. Typ F zwiększa odporność na zakłócenia w środowiskach z elektroniką, a charakterystyka C pozwala na współpracę z odbiornikami o podwyższonym prądzie rozruchowym.

Budowa i montaż w rozdzielnicy

Urządzenie ma szerokość 4 modułów, ok. 71,2 mm, wysokość 83 mm i głębokość 77,8 mm przy głębokości wbudowania 44 mm. Montaż na szynie DIN 35 mm, zaciski śrubowe z dostępem od góry i dołu, możliwość podłączenia szyn HX3. Bieguny są chronione przed dotykiem, klasa IP20. Zintegrowana blokada uniemożliwia przypadkowe przestawienie, a wskaźnik ON/OFF w kolorze zielonym i czerwonym oraz żółty sygnalizator zadziałania różnicowego ułatwiają szybką identyfikację stanu. Na froncie znajduje się miejsce na etykietę do oznakowania obwodu.

Parametry pracy i odporność na zakłócenia

Znamionowe napięcie 400 V AC, częstotliwość 50 Hz, prąd znamionowy 20 A i prąd różnicowy 0,03 A. Charakterystyka wyzwalania C zapewnia opóźnioną reakcję na krótkie impulsy prądowe, co jest korzystne przy rozruchu silników i urządzeń indukcyjnych. Typ F wykrywa prądy upływowe o składowej przemiennej i stałej, w tym wysokie częstotliwości, oraz jest odporny na niepożądane wyzwolenia w środowiskach zakłóconych.

Zdolność łączeniowa wynosi 6 kA według EN 61009 i 10 kA według IEC 60947-2, a znamionowa zdolność wyłączania Icn wg EN 61009-1 to 6 kA. Odporność na udar prądowy 3 kA i klasa ograniczenia energii 3 ograniczają skutki zwarcia. Stopień zanieczyszczenia 2. Moc tracona ok. 9,3 W.

Zastosowanie i bezpieczeństwo instalacji

Przeznaczony do tablic rozdzielczych w instalacjach mieszkaniowych, usługowych i przemysłowych, gdzie wymagana jest ochrona przeciwporażeniowa 30 mA oraz zabezpieczenie przed pożarem wywołanym prądem zwarcia doziemnego. Sprawdzi się w obwodach zasilających urządzenia elektroniczne, sterowniki, systemy oświetlenia z lampami fluorescencyjnymi oraz instalacje wrażliwe na przepięcia. Jednoczesne rozłączanie N i pełna ochrona czterech biegunów czynią go odpowiednim do sieci trójfazowych z rozbudowaną infrastrukturą odbiorczą.
