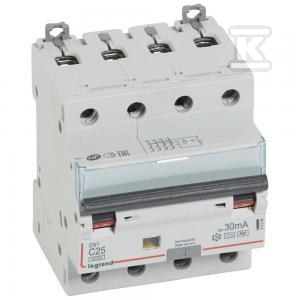

Wyłącznik różnicowonadprądowy P314 4P C 25A 30MA TYP F SERII DX3 411246

Ochrona różnicowonadprądowa 4P o charakterystyce C dla instalacji trójfazowych

Czterobiegunowy wyłącznik różnicowonadprądowy serii DX3 łączy zabezpieczenie przed przeciążeniem i zwarciem z ochroną różnicowoprądową typu F. Prąd znamionowy 25 A i prąd różnicowy 0,03 A pozwalają na zastosowanie w obwodach trójfazowych z neutralnym, gdzie wymagana jest selektywna i odporna na zakłócenia ochrona osób i instalacji. Charakterystyka wyzwalania C zapewnia wolniejszą reakcję na krótkie impulsy prądowe, co sprawdza się przy rozruchu urządzeń z silnikami i transformatorami.

Urządzenie rozłącza jednocześnie wszystkie cztery bieguny, w tym biegun N, co eliminuje ryzyko pozostawienia części instalacji pod napięciem po zadziałaniu. Wbudowana blokada oraz ochrona przed niepożądanym wyzwoleniem zwiększają pewność pracy w środowiskach z zaburzeniami, takimi jak instalacje komputerowe, oświetlenie fluorescencyjne czy przepięcia atmosferyczne.

Budowa i montaż na szynie DIN

Konstrukcja przeznaczona jest do montażu na szynie DIN 35 mm. Szerokość wyrażona liczbą modułów to 4, co odpowiada ok. 71,2 mm szerokości frontowej. Głębokość zabudowy wynosi 44 mm, a całkowita głębokość ok. 77,8 mm, wysokość ok. 83 mm. Stopień ochrony IP20 zapewnia podstawową ochronę przed dotykiem palców w rozdzielnicy.

Zaciski górne i dolne umożliwiają podłączenie przewodów sztywnych i elastycznych. Rozwiązanie Bi-Connect w dolnej części ułatwia szybkie i pewne podłączenie. Klasa ograniczenia energii 1 ogranicza oddziaływanie łuku podczas zwarcia, a stopień zanieczyszczenia 2 odpowiada typowym warunkom w rozdzielnicach instalacyjnych.

Parametry pracy i odporność na zakłócenia

Napięcie znamionowe 400 V AC przy częstotliwości 50 Hz. Typ F oznacza detekcję prądów różnicowych przemiennych i pulsujących jednokierunkowych o podwyższonej odporności na wyzwolenia fałszywe. Odporność na udar prądowy 3 kA zwiększa niezawodność w sieciach narażonych na przepięcia.

Zdolność wyłączania zwarciowego Icn zgodnie z EN 61009-1 to 6 kA, a znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 to 10 kA. Oznacza to skuteczne gaszenie łuku przy zwarciach w instalacji trójfazowej. Moc tracona w stanie pracy to ok. 10,4 W.

Zastosowanie i bezpieczeństwo w praktyce

Jednoczesne rozłączanie bieguna N i możliwość założenia blokady spełniają wymagania instalatorów dotyczące bezpiecznego wykonywania prac serwisowych. Urządzenie pracuje w klasie ograniczenia energii 1 i jest przeznaczone do środowiska o stopniu zanieczyszczenia 2, co odpowiada standardowym rozdzielnicom wewnętrznym.
