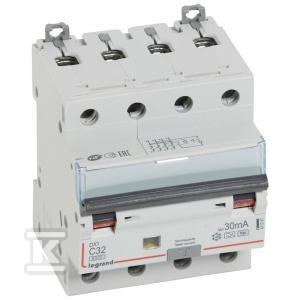

Wyłącznik różnicowonadprądowy P314 4P C 32A 30MA TYP F SERII DX3 411247

Czterobiegunowy wyłącznik różnicowonadprądowy do instalacji trójfazowych

Urządzenie łączy w jednej obudowie zabezpieczenie nadprądowe i różnicowoprądowe, przeznaczone do ochrony obwodów trójfazowych z neutralnym. Seria DX3 zapewnia szybkie odłączenie przy przeciążeniu, zwarciu oraz przy pojawieniu się prądu upływu, co jest istotne zarówno w instalacjach mieszkaniowych, jak i w obiektach usługowych i przemysłowych. Cztery chronione bieguny oraz jednoczesne rozłączanie przewodu N eliminują ryzyko pozostawienia części instalacji pod napięciem po zadziałaniu.

Konstrukcja i montaż na szynie DIN

Obudowa zajmuje 4 moduły szerokości, co w praktyce daje około 71,2 mm szerokości. Wysokość wynosi 83 mm, głębokość 77,8 mm, a głębokość wbudowania to 44 mm, dzięki czemu urządzenie mieści się w standardowych rozdzielnicach. Stopień ochrony IP20 dotyczy zacisków po zamontowaniu, a klasa zanieczyszczenia 2 odpowiada typowym warunkom rozdzielnic wewnętrznych.

Montaż odbywa się na szynie DIN 35 mm. Zaciski śrubowe z dostępem od góry i dołu ułatwiają podłączenie przewodów sztywnych i elastycznych. Wbudowany zamek uniemożliwia przypadkowe przestawienie pokrętła, a mechanizm blokady pozwala na zabezpieczenie przed nieuprawnioną zmianą nastaw. Oznaczenie stanu ON/OFF na dźwigni oraz żółty wskaźnik zadziałania różnicowego przyspieszają diagnostykę w rozdzielnicy.

Ochrona przeciwporażeniowa i przeciwprzeciążeniowa

Charakterystyka wyzwalania C pozwala na tolerowanie krótkich prądów rozruchowych, co sprawdza się przy silnikach, transformatorach i urządzeniach z dużym poborem prądu przy starcie. Prąd znamionowy 32 A i napięcie znamionowe 400 V przy częstotliwości 50 Hz AC pokrywają typowe obwody siłowe w sieciach trójfazowych.

Typ F oznacza podwyższoną odporność na zakłócenia i wykrywanie prądów różnicowych o składowej przemiennej i pulsującej, w tym o wysokiej częstotliwości. Prąd różnicowy znamionowy 0,03 A zapewnia ochronę przeciwporażeniową zgodnie z wymaganiami dla obwodów zasilających gniazda i urządzenia stacjonarne. Wersja z ochroną przed niepożądanym wyzwoleniem ogranicza zadziałania przy chwilowych zakłóceniach sieci.

Klasa ograniczenia energii 1 ogranicza oddawane ciepło łuku, a odporność na udar prądowy 3 kA zwiększa niezawodność w środowiskach z przepięciami. Znamionowa zwarciowa zdolność wyłączania Icn według EN 61009-1 wynosi 6 kA, a znamionowa zwarciowa zdolność łączeniowa według IEC 60947-2 to 10 kA, co pozwala na zastosowanie w rozdzielnicach o wyższych wymaganiach zwarciowych.

Zastosowanie i warunki pracy

Urządzenie jest przeznaczone do instalacji z napięciem 400 V AC, 50 Hz, gdzie wymagana jest ochrona czterobiegunowa z rozłączaniem neutralnego. Sprawdzi się w rozdzielnicach głównych i piętrowych, w zasilaniu maszyn, pomp, klimatyzacji, ładowarek i innych odbiorników o charakterze indukcyjnym oraz elektronicznych. Typ F jest szczególnie przydatny przy obecności falowników, zasilaczy impulsowych i oświetlenia LED, gdzie występują prądy o wysokiej częstotliwości.

Dzięki jednoczesnemu rozłączaniu bieguna N i blokadzie przed przypadkową zmianą nastaw, instalator zyskuje pewność prawidłowego odłączenia całego obwodu. Wskaźnik wizualny zadziałania różnicowego ułatwia szybką lokalizację przyczyny wyłączenia bez konieczności demontażu.
