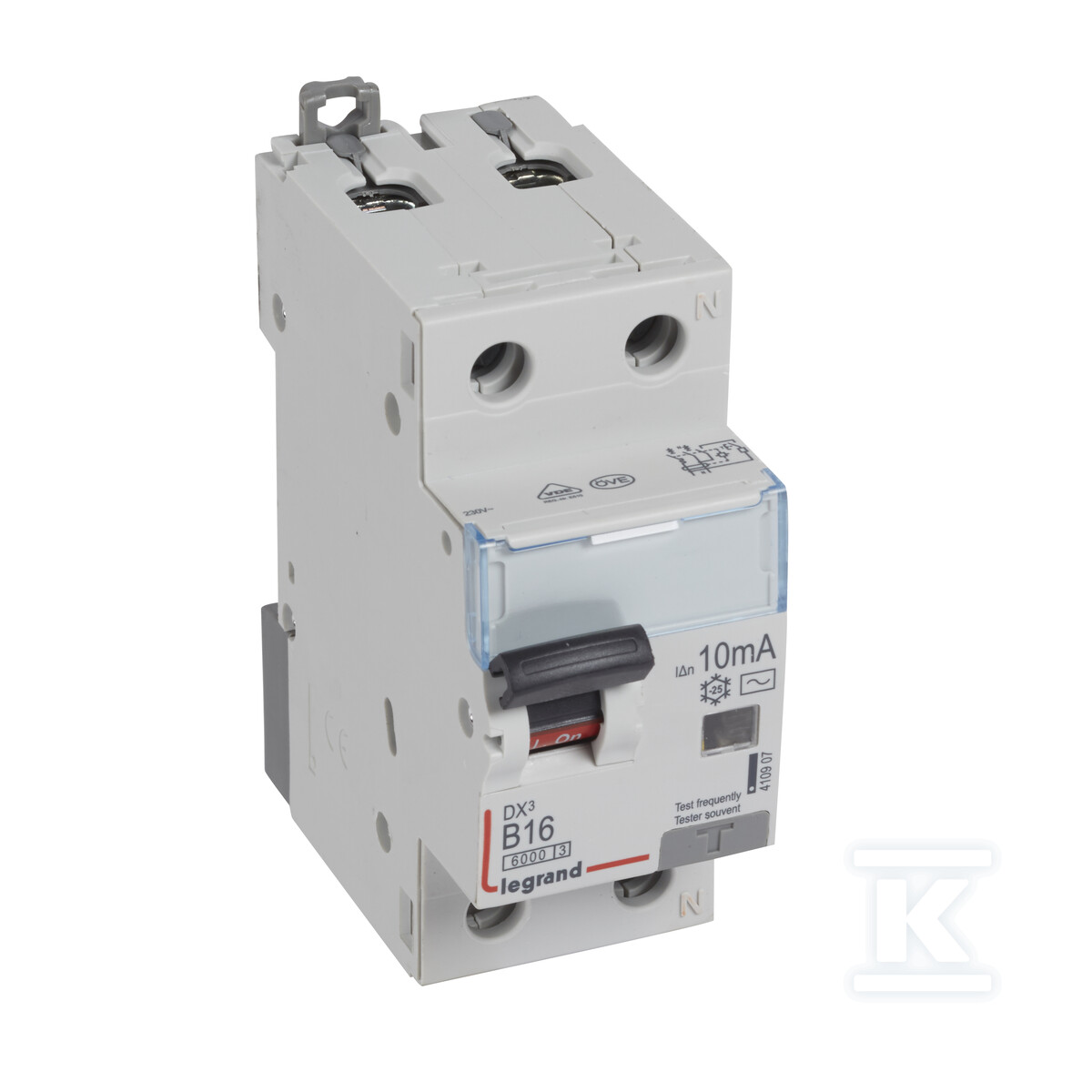

Wyłącznik różnicowonadprądowy P 312 2P B 16 A 10 mA typ AC serii DX3 410907

Ochrona i wygoda w jednym – wyłącznik różnicowonadprądowy Legrand DX3

Ten dwubiegunowy wyłącznik różnicowonadprądowy serii DX3 marki Legrand łączy w sobie funkcje ochrony przeciwporażeniowej oraz przed skutkami przeciążeń i zwarć. To idealne rozwiązanie dla zapewnienia bezpieczeństwa w instalacjach elektrycznych, zarówno w budynkach mieszkalnych, jak i komercyjnych. Urządzenie jest przeznaczone do pracy z napięciem 230V i prądem znamionowym 16A, oferując niezawodną ochronę dla obwodów o średnim obciążeniu.

Funkcjonalność i montaż

Wyłącznik charakteryzuje się kompaktową konstrukcją, zajmując zaledwie 2 moduły szerokości. Montaż odbywa się na standardowej szynie TH35, co ułatwia i przyspiesza instalację. Dodatkowo, urządzenie posiada blokadę, zapobiegającą przypadkowemu wyłączeniu. Przekrój przewodów, które można podłączyć do wyłącznika to od 0.75 mm2 do 16 mm2 dla przewodów jednodrutowych oraz od 0.75 mm2 do 10 mm2 dla przewodów wielożyłowych.

Charakterystyka i zastosowanie

Wyłącznik P 312 z charakterystyką B reaguje szybko na wzrost prądu, zapewniając skuteczną ochronę przed zwarciami. Jest to szczególnie ważne w obwodach z urządzeniami o dużym prądzie rozruchowym, takimi jak silniki elektryczne czy transformatory. Czułość AC oznacza, że urządzenie wykrywa prądy upływowe o charakterze sinusoidalnym, co zapewnia ochronę przed porażeniem elektrycznym. Znamionowy prąd różnicowy na poziomie 10 mA gwarantuje wysoki poziom bezpieczeństwa użytkowników. Zdolność wyłączania zwarciowego wynosi aż 6 kA, co zapewnia ochronę instalacji nawet w przypadku wystąpienia poważnych awarii. Stopień ochrony IP20 chroni przed dotknięciem palcami oraz przed wnikaniem ciał stałych większych niż 12,5 mm.

Dodatkowo, wyłączniki serii DX3 współpracują z Systemem Optymalnego Rozdziału Energii HX3, umożliwiając bezprzewodowe przyłączanie do instalacji elektrycznej oraz są kompatybilne z szeroką gamą akcesoriów – stykami pomocniczymi, sygnalizacyjnymi czy wyzwalaczami – co pozwala na dostosowanie ich funkcjonalności do indywidualnych potrzeb instalacji. Posiada również przycisk testowy umożliwiający regularne sprawdzanie poprawności działania urządzenia.
