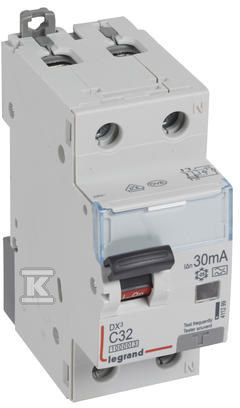

Wyłącznik różnicowonadprądowy P 312 2P C 32 A 30 mA typ A 10KA serii DX3 411299

Wielofunkcyjne zabezpieczenie instalacji elektrycznej

Wyłącznik różnicowonadprądowy serii DX3 to kompaktowe rozwiązanie łączące w sobie funkcje wyłącznika nadprądowego i różnicowoprądowego. Zapewnia kompleksową ochronę obwodów elektrycznych przed przeciążeniami, zwarciami oraz porażeniem prądem elektrycznym. To idealne rozwiązanie zarówno dla profesjonalistów, jak i użytkowników końcowych, poszukujących niezawodnego i efektywnego zabezpieczenia.

Konstrukcja i zastosowanie

Wyłącznik P 312 2P C 32 A 30 mA typ A 10kA przeznaczony jest do stosowania w instalacjach elektrycznych o napięciu 230 V i częstotliwości 50 Hz. Jego dwubiegunowa konstrukcja pozwala na zabezpieczenie jednego obwodu, a obecność biegunu neutralnego zwiększa bezpieczeństwo użytkowania. Charakterystyka C zapewnia opóźnione wyzwalanie przy krótkotrwałych przeciążeniach, co jest szczególnie istotne w przypadku urządzeń z silnikami elektrycznymi lub innymi elementami generującymi prądy udarowe. Zdolność zwarciowa na poziomie 10 kA gwarantuje skuteczną ochronę w przypadku wystąpienia zwarcia.

• Ochrona przed porażeniem: Prąd różnicowy 30 mA zapewnia szybką reakcję w przypadku wykrycia upływu prądu doziemnego, minimalizując ryzyko porażenia.
• Ochrona przed przeciążeniami i zwarciami: Charakterystyka C chroni instalację przed skutkami przeciążeń i zwarć, zapobiegając uszkodzeniom urządzeń i przewodów.
• Szerokie zastosowanie: Idealny do zabezpieczania obwodów oświetleniowych, gniazdkowych oraz urządzeń elektrycznych w budynkach mieszkalnych i komercyjnych.
• Łatwy montaż: Montaż na szynie TH35 (Hutschiene) jest szybki i intuicyjny, co ułatwia instalację i serwisowanie.
• Blokada: Mechanizm blokady uniemożliwia przypadkowe wyłączenie wyłącznika po stronie operatora.

Parametry i cechy charakterystyczne

Wyłącznik P 312 charakteryzuje się wysoką jakością wykonania oraz zgodnością z obowiązującymi normami bezpieczeństwa. Jego kompaktowe wymiary (4 moduły szerokości) pozwalają na efektywne wykorzystanie przestrzeni w rozdzielnicy. Dodatkowo, obecność przycisku testowego umożliwia regularne sprawdzanie funkcjonalności wyłącznika różnicowoprądowego, zapewniając ciągłą ochronę instalacji.

• Przekrój przewodów: Możliwość podłączenia przewodów jednodrutowych o przekroju od 0.75 mm2 do 16 mm2 oraz wielożyłowych od 0.75 mm2 do 10 mm2.
• Stopień ochrony: IP20 – ochrona przed dotknięciem palcami oraz ciałami stałymi większymi niż 12,5 mm.
• Klasa ograniczenia energii: Klasa 3 zapewnia odpowiednią ochronę przed skutkami łuku elektrycznego.
• Zgodność z normami: Spełnia wymagania norm IEC/EN 61009-1 oraz IEC/EN 60947-2, gwarantując bezpieczeństwo użytkowania.
• Typ A: Wykrywa prądy upływowe zarówno zmienne (AC), jak i pulsacyjne (A), co zapewnia kompleksową ochronę przed różnymi rodzajami zagrożeń.
