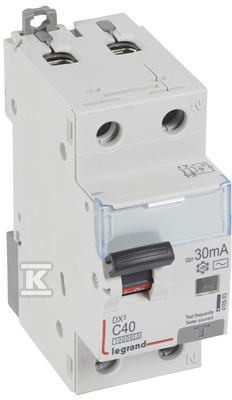

Wyłącznik różnicowonadprądowy P 312 2P C 40 A 30 mA typ AC 10KA serii DX3 410983

Zintegrowana ochrona przeciwporażeniowa i nadprądowa w rozdzielnicy modułowej

Urządzenie łączy w jednym module funkcję wyłącznika nadprądowego i wyłącznika różnicowoprądowego, zapewniając ochronę przed skutkami przeciążeń i zwarć oraz ochronę osób przed porażeniem prądem. Integracja dwóch zabezpieczeń pozwala lepiej zagospodarować miejsce w rozdzielnicy, a jednocześnie upraszcza schemat instalacji. Przycisk testowy umożliwia szybkie sprawdzenie poprawności działania części różnicowej bez demontażu.

Budowa i montaż w rozdzielnicy

Aparat zajmuje szerokość 2 modułów i ma głębokość wbudowania 44 mm, co ułatwia montaż w standardowych rozdzielnicach modułowych. Stopień ochrony IP20 oraz stopień zanieczyszczenia 2 określają warunki pracy w pomieszczeniach suchych, typowych dla instalacji mieszkaniowych i usługowych.

Zaciski przyjmują przewód jednodrutowy 0,75 ... 16 mm2 oraz wielożyłowy 0,75 ... 10 mm2, co daje elastyczność przy podłączeniu różnych przekrojów. Biegun neutralny jest rozłączany jednocześnie z biegunem fazowym, a konstrukcja dwubiegunowa z jedną parą chronionych biegunów zapewnia selektywne zabezpieczenie obwodu. Urządzenie jest z blokadą, co ogranicza możliwość przypadkowej zmiany położenia, i nie posiada funkcji immunizacji przed niepożądanym wyzwalaniem.

Parametry pracy i zabezpieczenia

Napięcie znamionowe 230 V AC przy częstotliwości 50 Hz oraz prąd znamionowy 40 A określają zakres pracy typowy dla obwodów odbiorczych o większym poborze mocy. Charakterystyka wyzwalania C pozwala na tolerowanie krótkich prądów rozruchowych, co sprawdza się przy urządzeniach z silnikami lub transformatorami.

Znamionowy prąd różnicowy 0,03 A, czyli 30 mA, w typie AC zapewnia szybkie wyłączenie przy pojawieniu się prądu upływowego zagrażającego życiu. Klasa ograniczenia energii 3 ogranicza oddziaływanie łuku podczas zwarcia. Zdolność łączeniowa zwarciowa wynosi 10 kA zgodnie z IEC 60947-2, EN 61009 oraz Icn 10 kA wg EN 61009-1, co daje pewność działania przy dużych prądach zwarciowych. Odporność na udar prądowy 0,25 kA zwiększa wytrzymałość na przepięcia.

Zastosowanie i kompatybilność z systemem DX3

Seria DX3 została zaprojektowana do współpracy z systemem Optymalnego Rozdziału Energii HX3 do 125 A, umożliwiającym bezprzewodowe przyłączanie do instalacji. Aparatura współpracuje ze standardowym wyposażeniem pomocniczym: stykami sygnalizacyjnymi i pomocniczymi, wyzwalaczami pod- i wzrostowonapięciowymi oraz napędami zdalnymi.

Dzięki temu wyłącznik nadprądowo-różnicowy nadaje się do zabezpieczania obwodów oświetleniowych, gniazd wtykowych i urządzeń odbiorczych, gdzie wymagana jest zarówno ochrona przeciwporażeniowa, jak i ochrona przed skutkami zwarć i przeciążeń. Dostępność charakterystyk B i C oraz typów AC i A w gamie pozwala dobrać odpowiedni wariant do konkretnego obciążenia.
