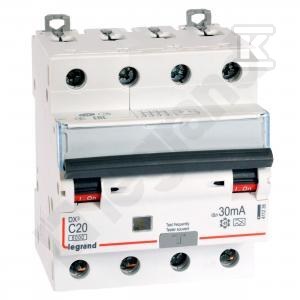

Wyłącznik różnicowonadprądowy P 314 4P C 20 A 30 mA typ A serii DX3 411235

Bezpieczeństwo i ochrona instalacji elektrycznej

Wyłącznik różnicowonadprądowy P 314 4P C 20 A 30 mA typ A z serii DX3 to niezawodne urządzenie, które łączy w sobie funkcję wyłącznika nadprądowego i różnicowoprądowego. Zapewnia kompleksową ochronę obwodów elektrycznych przed skutkami przeciążeń, zwarć oraz porażeń elektrycznych. To kluczowy element każdej nowoczesnej instalacji, gwarantujący bezpieczeństwo użytkowania i minimalizujący ryzyko awarii.

Funkcjonalność i zastosowanie

Urządzenie przeznaczone jest do ochrony czterobiegunowych obwodów o napięciu znamionowym 400 V i prądzie znamionowym 20 A. Charakterystyka C zapewnia opóźnione wyzwalanie przy krótkotrwałych przeciążeniach, co jest szczególnie ważne dla urządzeń z silnikami indukcyjnymi lub innymi odbiornikami o wysokim prądzie rozruchowym. Czułość A pozwala na wykrywanie zarówno prądów sinusoidalnych przemiennych, jak i pulsujących stałych, co zwiększa skuteczność ochrony przed niebezpiecznymi prądami upływu.

Wyłącznik ten znajduje zastosowanie w instalacjach domowych, budynkach komercyjnych oraz obiektach przemysłowych. Idealnie sprawdzi się wszędzie tam, gdzie wymagana jest wysoka niezawodność i skuteczna ochrona osób oraz sprzętu elektrycznego. Dodatkowo, możliwość jednoczesnego rozłączania bieguna N zwiększa bezpieczeństwo w przypadku wystąpienia zwarcia doziemnego.

Konstrukcja i cechy charakterystyczne

Wyłącznik P 314 DX3 charakteryzuje się kompaktową konstrukcją – zajmuje 4 moduły szerokości na szynie TH35. Posiada blokadę mechaniczną uniemożliwiającą przypadkowe włączenie po wyłączeniu spowodowanym zwarciem lub przeciążeniem. Przycisk testowy pozwala na regularne sprawdzanie poprawności działania mechanizmu różnicowoprądowego, co jest zalecane dla zapewnienia ciągłej sprawności urządzenia. Znamionowa zdolność wyłączania zwarciowego wynosi aż 6 kA (zgodnie z normą EN 61009-1) lub 10 kA (zgodnie z normą IEC 60947-2), co gwarantuje skuteczne odłączenie obwodu w przypadku wystąpienia poważnej awarii. Urządzenie posiada stopień ochrony IP20, co zapewnia ochronę przed dotknięciem palcami i ciałami stałymi o średnicy powyżej 12,5 mm. Możliwość wyposażenia w dodatkowe akcesoria z serii DX3, takie jak styki pomocnicze czy wyzwalacze, pozwala na dostosowanie funkcjonalności wyłącznika do specyficznych potrzeb instalacji.
