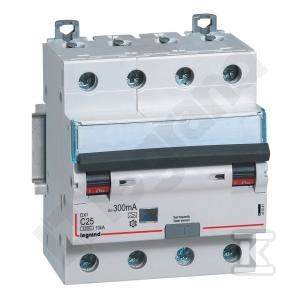

Wyłącznik różnicowonadprądowy P 314 4P C 25 A 300 mA typ A serii DX3 411241

Ochrona i bezpieczeństwo w jednym urządzeniu

Wyłącznik różnicowonadprądowy P 314 4P C 25 A 300 mA typ A z serii DX3 to kompleksowe rozwiązanie zabezpieczające instalacje elektryczne. Łączy w sobie funkcje wyłącznika nadprądowego i różnicowoprądowego, zapewniając ochronę przed skutkami przeciążeń, zwarć oraz porażeń elektrycznych. To idealne rozwiązanie zarówno dla profesjonalnych instalatorów, jak i użytkowników końcowych, którzy cenią sobie bezpieczeństwo i niezawodność.

Funkcjonalność i konstrukcja

Ten czterobiegunowy wyłącznik (4P) o prądzie znamionowym 25A, charakteryzuje się charakterystyką C, co oznacza, że reaguje wolniej na krótkotrwałe skoki prądu – idealne dla obwodów z urządzeniami o dużym prądzie rozruchowym, np. silnikami. Czułość A zapewnia ochronę przed prądami upływu do ziemi, a znamionowy prąd różnicowy 300 mA zwiększa bezpieczeństwo użytkowania. Zdolność wyłączania zwarciowego na poziomie 6 kA (zgodnie z normą EN 61009-1) gwarantuje skuteczną ochronę w przypadku wystąpienia zwarcia. Dodatkowo, obecność blokady uniemożliwia przypadkowe włączenie wyłącznika po jego zadziałaniu.

Montaż i kompatybilność

Wyłącznik P 314 DX3 ma szerokość 4 modułów i głębokość wbudowania 44 mm, co ułatwia jego montaż w standardowych rozdzielnicach. Jest przeznaczony do pracy w instalacjach o napięciu znamionowym 400 V i częstotliwości 50 Hz. Urządzenie posiada stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcami i ciałami stałymi o średnicy powyżej 12,5 mm. Wyposażony jest w przycisk testowy do sprawdzania funkcjonalności wyłącznika różnicowoprądowego. Co ważne, współpracuje z systemem Optymalnego Rozdziału Energii HX3 do 125 A oraz z szeroką gamą urządzeń wyposażenia pomocniczego – styków pomocniczych, sygnalizacyjnych czy wyzwalaczy podnapięciowych.

Zastosowanie i normy

Wyłączniki P 310 serii DX3 są przeznaczone do ochrony obwodów w budynkach mieszkalnych i komercyjnych. Spełniają wymagania norm IEC/EN 61009-1 oraz IEC/EN 61009, co potwierdza ich zgodność z europejskimi standardami bezpieczeństwa. Stopień zanieczyszczenia na poziomie 2 wskazuje na możliwość stosowania w środowiskach o umiarkowanym zapyleniu. Jednoczesne rozłączanie bieguna N dodatkowo zwiększa poziom bezpieczeństwa w przypadku awarii.
