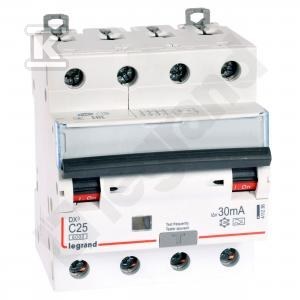

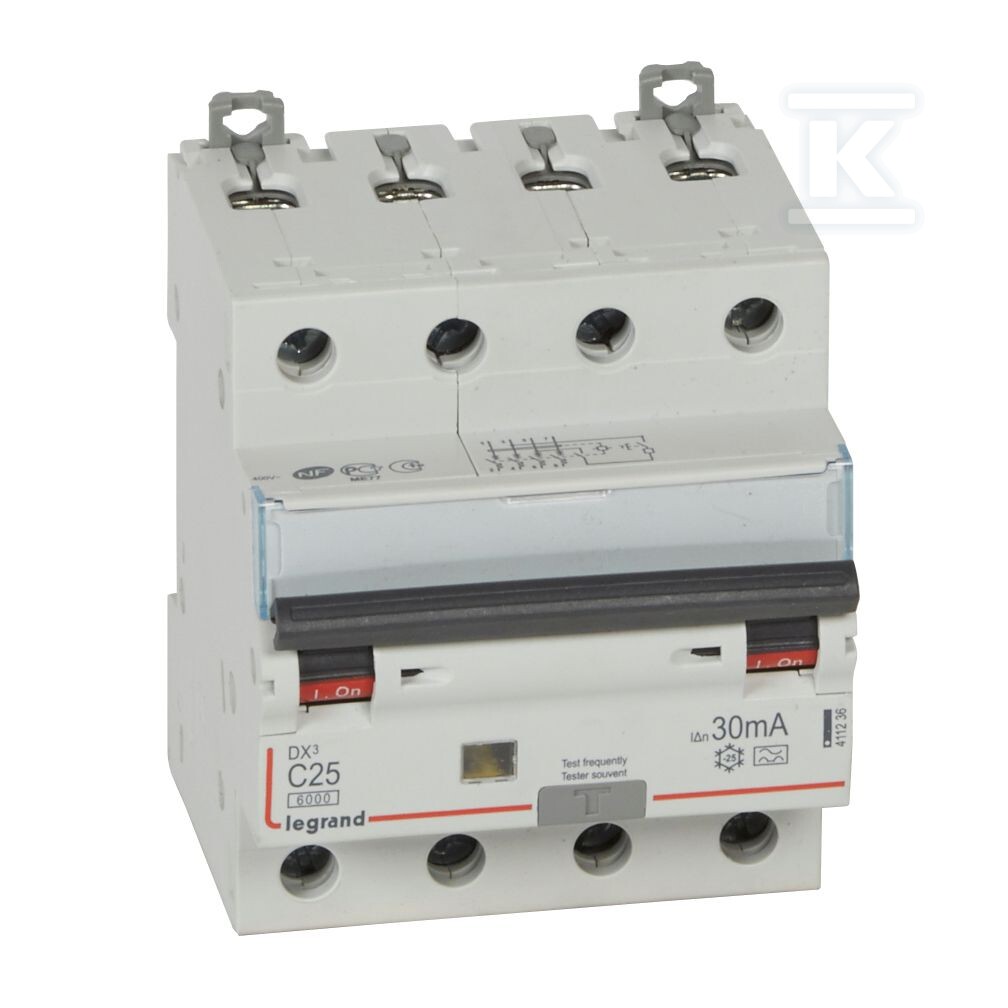

Wyłącznik różnicowonadprądowy P 314 4P C 25 A 30 mA typ A serii DX3 411236

Czterobiegunowe zabezpieczenie nadprądowo-różnicowe do instalacji trójfazowych

Wyłącznik różnicowonadprądowy serii DX3 łączy w jednym urządzeniu ochronę przed skutkami przeciążeń i zwarć z ochroną przeciwporażeniową. W wersji czterobiegunowej 4P 25 A z charakterystyką C i czułością 30 mA typ A zapewnia selektywne zabezpieczenie obwodów trójfazowych z przewodem neutralnym, reagując zarówno na prądy zwarciowe i przeciążeniowe, jak i na niepożądane upływowe prądy różnicowe o składowej przemiennej i pulsującej stałej.

Urządzenie jest przeznaczone do montażu w rozdzielnicach modułowych. Integracja dwóch funkcji w jednym aparacie pozwala lepiej zagospodarować miejsce w skrzynce, a obecność przycisku testowego umożliwia szybką weryfikację poprawności działania członu różnicowego bez demontażu.

Budowa i montaż

• Szerokość 4 moduły, co odpowiada ok. 71,2 mm szerokości frontowej przy wysokości 83 mm i głębokości 77,8 mm. Głębokość wbudowania wynosi 44 mm, co ułatwia zabudowę w standardowych obudowach.
• Montaż na szynie DIN 35 mm z możliwością zasilania od góry lub od dołu. Złącza śrubowe w obu kierunkach pozwalają na podłączenie przewodów o przekrojach typowych dla instalacji rozdzielczych.
• Jednocześnie rozłączany biegun N oraz wbudowana blokada zwiększają bezpieczeństwo obsługi i uniemożliwiają przypadkowe ponowne załączenie.
• Stopień ochrony IP20 zapewnia ochronę palców przed dotknięciem części pod napięciem, a stopień zanieczyszczenia 2 odpowiada warunkom typowym dla pomieszczeń rozdzielczych.
• Klasa ograniczenia energii 1 ogranicza oddziaływanie łuku przy zwarciu.

Parametry pracy i bezpieczeństwo

• Napięcie znamionowe 400 V AC przy częstotliwości 50 Hz, prąd znamionowy 25 A.
• Charakterystyka wyzwalania C pozwala na tolerancję krótkich prądów rozruchowych, co jest korzystne przy odbiornikach z silnikiem.
• Czułość typu A wykrywa upływowe prądy przemienne i pulsujące stałe, a znamionowy prąd różnicowy 0,03 A zapewnia szybkie wyłączenie przy zagrożeniu porażeniem.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA zgodnie z EN 61009 oraz IEC 60947-2, a znamionowa zwarciowa zdolność wyłączania Icn 6 kA wg EN 61009-1.
• Odporność na udar prądowy 0,25 kA i klasa ograniczenia energii 1 wspierają stabilność pracy w sieciach z przepięciami.
• Brak ochrony przed niepożądanym wyzwoleniem, co oznacza standardowe działanie bez opóźnienia.

Zastosowanie i kompatybilność

• Przeznaczony do ochrony instalacji elektrycznych przed skutkami przeciążeń, zwarć oraz prądów upływowych doziemnych, w tym zagrożeniem pożarowym.
• Współpracuje z Systemem Optymalnego Rozdziału Energii HX3 do 125 A, umożliwiając bezprzewodowe przyłączanie do instalacji.
• Aparatura serii DX3 jest kompatybilna z wyposażeniem pomocniczym: stykami sygnalizacyjnymi i pomocniczymi, wyzwalaczami podnapięciowymi i wzrostowymi, napędami zdalnymi.
• Dostępne wykonania dwu- i czterobiegunowe w ramach rodziny P 310, z prądami znamionowymi od 6 do 40 A i prądami różnicowymi 10, 30 i 300 mA, co pozwala dobrać odpowiedni aparat do konkretnego obwodu.
