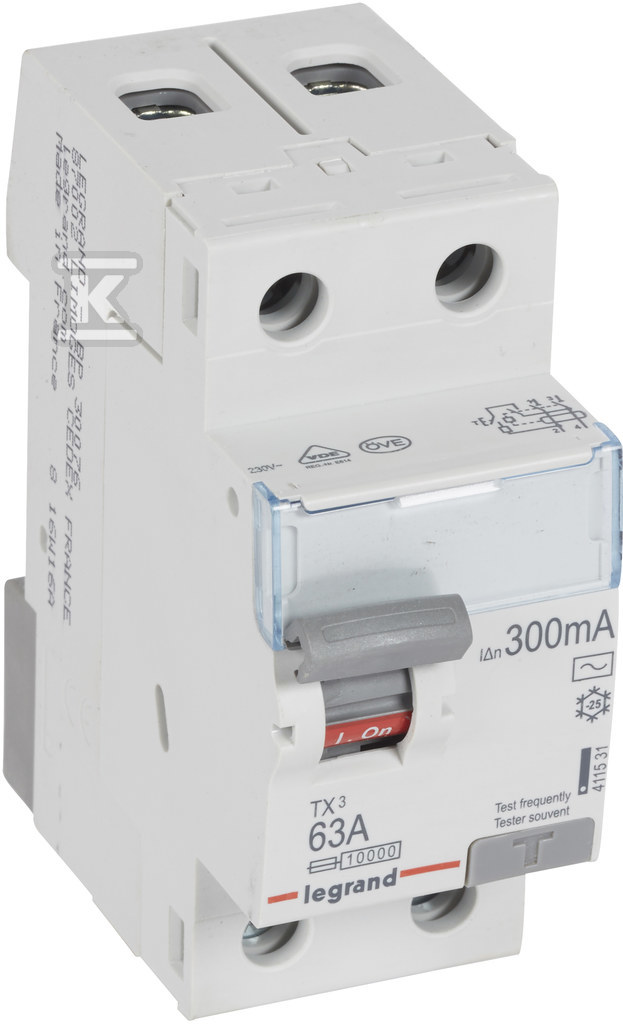

Wyłącznik różnicowoprądowy P302 2P 63A 300MA TYP AC TX3 411531

Ochrona przeciwporażeniowa i przeciwpożarowa dla obwodów jednofazowych w serii TX3

Wyłącznik różnicowoprądowy dwubiegunowy 63 A 300 mA typ AC z serii TX3, w wykonaniu P302, zapewnia zabezpieczenie osób i instalacji przed skutkami prądu upływu. Reaguje na sinusoidalny prąd różnicowy typu AC i odcina obwód przy wartości 0,3 A, co ogranicza ryzyko porażenia oraz powstania pożaru wywołanego uszkodzeniem izolacji. Na froncie znajduje się przycisk testowy do okresowej weryfikacji poprawności działania, a konstrukcja dolnego zaczepu i przesłony zacisków ułatwia szybkie i wygodne podłączenie przewodów w rozdzielnicy.

Montaż i konstrukcja modułu

Aparat montuje się na szynie DIN w rozdzielnicy modułowej. Zajmuje szerokość 2 modułów, ok. 36 mm, przy wysokości ok. 83 mm i głębokości wbudowania 44 mm, co pozwala na zabudowę w standardowych obudowach. Masa ok. 0,19 kg i obudowa w kolorze zbliżonym do RAL 7035 dobrze wpisują się w estetykę szaf elektrycznych.

Zaciski przyjmują przewód jednodrutowy 0,75 ... 50 mm2 oraz wielożyłowy 0,75 ... 35 mm2. Rozwiązanie z blokadą i przesłoną zacisków ogranicza ryzyko błędnego podłączenia. Stopień ochrony IP20 chroni przed dostępem palców, a urządzenie pracuje w temperaturze otoczenia od -25 °C do 60 °C przy stopniu zanieczyszczenia 2.

Parametry elektryczne i odporność

Znamionowe napięcie pracy to 230 V AC przy częstotliwości 50 Hz, a napięcie znamionowe izolacji Ui wynosi 250 V. Prąd znamionowy 63 A pozwala na zabezpieczenie obciążeń o większej mocy, a znamionowe napięcie udarowe wytrzymywane Uimp to 4 kV. Wytrzymałość zwarciowa Icw wynosi 10 kA, a odporność na udar prądowy to 0,25 kA.

Typ AC oznacza czułość na przemienne składowe prądu upływu. Wyzwalanie krótkozwłoczne nie jest realizowane, a ochrona selektywna nie występuje. Wykonanie nie jest przeciwwybuchowe.

Kompatybilność i zastosowanie

Seria TX3 umożliwia współpracę z urządzeniami pomocniczymi, takimi jak styki sygnalizacyjne i pomocnicze, wyzwalacze podnapięciowe i wzrostowe oraz napędy zdalne. Możliwość dodatkowego wyposażenia zwiększa elastyczność w rozbudowie rozdzielnicy.

Wyłącznik P302 przeznaczony jest do instalacji jednofazowych, gdzie wymagana jest ochrona podstawowa przed porażeniem i zabezpieczenie przeciwpożarowe. W ofercie serii P300 TX3 dostępne są prądy znamionowe od 16 do 63 A oraz prądy różnicowe od 10 mA do 500 mA, w wykonaniach dwubiegunowych P302 i czterobiegunowych P304, w typach AC i A.
