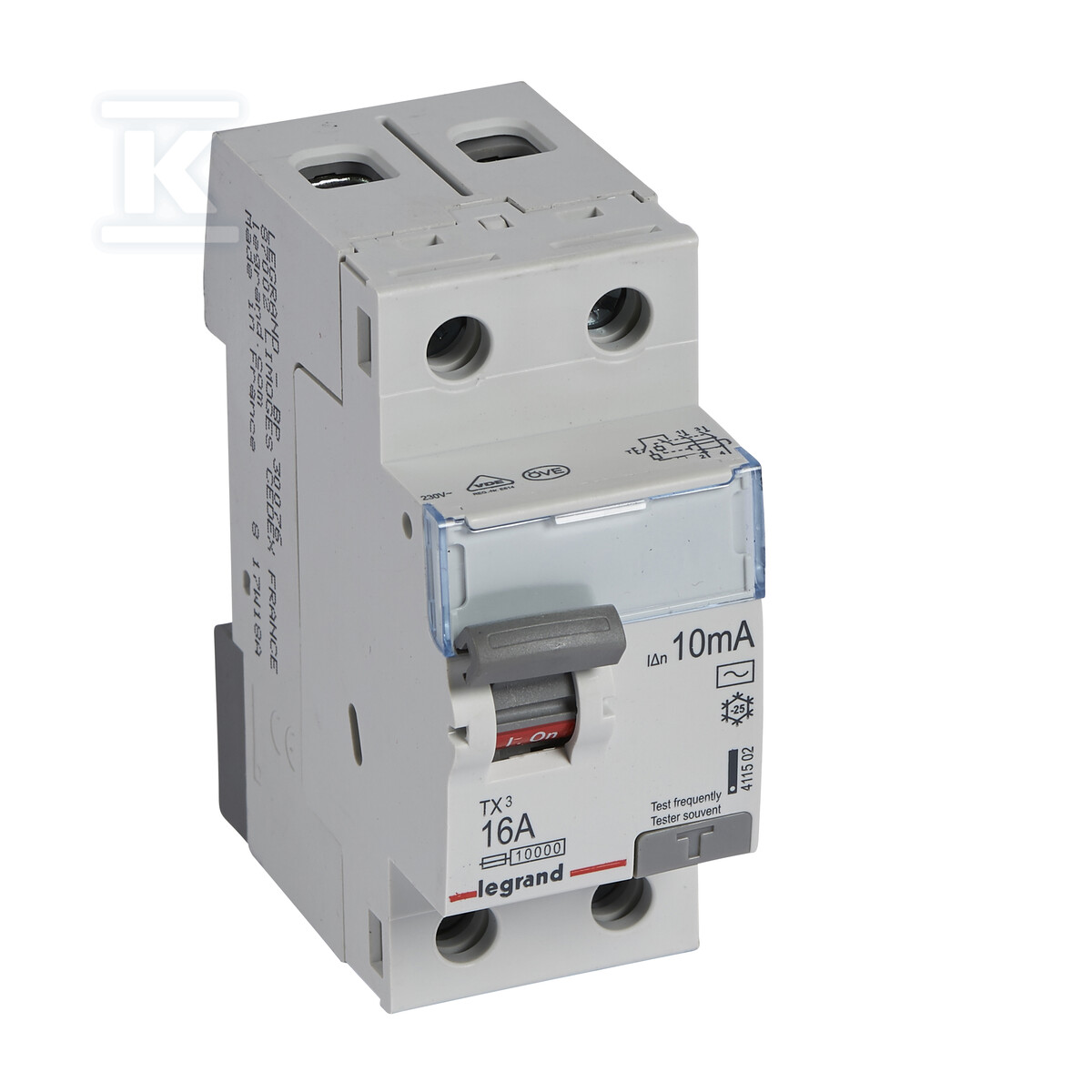

Wyłącznik różnicowoprądowy P 302 2P 16 A 10 mA typ AC serii TX3 411502
Ochrona i bezpieczeństwo instalacji elektrycznej
Wyłącznik różnicowoprądowy P 302 2P 16 A 10 mA typu AC z serii TX3 to niezawodne zabezpieczenie instalacji elektrycznej i osób przed porażeniem. Urządzenie skutecznie wykrywa prądy upływu, minimalizując ryzyko wystąpienia zagrożeń związanych z uszkodzeniami izolacji czy bezpośrednim kontaktem z przewodami pod napięciem. Jest to kluczowy element zapewniający bezpieczeństwo w każdym obwodzie elektrycznym.
Funkcjonalność i zastosowanie
Wyłącznik ten, przeznaczony do montażu na szynie DIN, znajduje zastosowanie w obwodach o napięciu 230 V i prądzie znamionowym 16 A. Jego czułość na prąd różnicowy wynoszący 10 mA (typ AC) sprawia, że jest idealny do ochrony osób przed skutkami porażeń elektrycznych. Konstrukcja dwubiegunowa (2P) pozwala na odłączenie zarówno fazy, jak i neutralnego przewodu, zapewniając pełną ochronę. Dodatkowo, wyłącznik posiada blokadę mechaniczną, uniemożliwiającą przypadkowe włączenie po zadziałaniu zabezpieczenia.
Konstrukcja i cechy charakterystyczne
Seria TX3 charakteryzuje się wysoką jakością wykonania i trwałością. Wyłącznik P 302 posiada stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcem oraz przed wniknięciem ciał stałych większych niż 12,5 mm. Zdolność zwarciowa na poziomie 10 kA gwarantuje jego prawidłowe działanie nawet w przypadku wystąpienia zwarcia w instalacji. Kompaktowe wymiary – szerokość 2 modułów (35.6 mm) – ułatwiają montaż w rozdzielnicach o ograniczonej przestrzeni. Przekrój przyłączanego przewodu jednodrutowego do 50 mm2 oraz wielożyłowego do 35 mm2 zapewnia kompatybilność z różnymi typami przewodów stosowanymi w instalacjach elektrycznych. Dodatkowo, możliwość współpracy z urządzeniami pomocniczymi (styki pomocnicze, wyzwalacze) rozszerza funkcjonalność urządzenia i pozwala na dostosowanie go do indywidualnych potrzeb instalacji. Znamionowe napięcie udarowe wytrzymywane Uimp wynosi 4 kV co zapewnia dodatkowe bezpieczeństwo pracy urządzenia.
