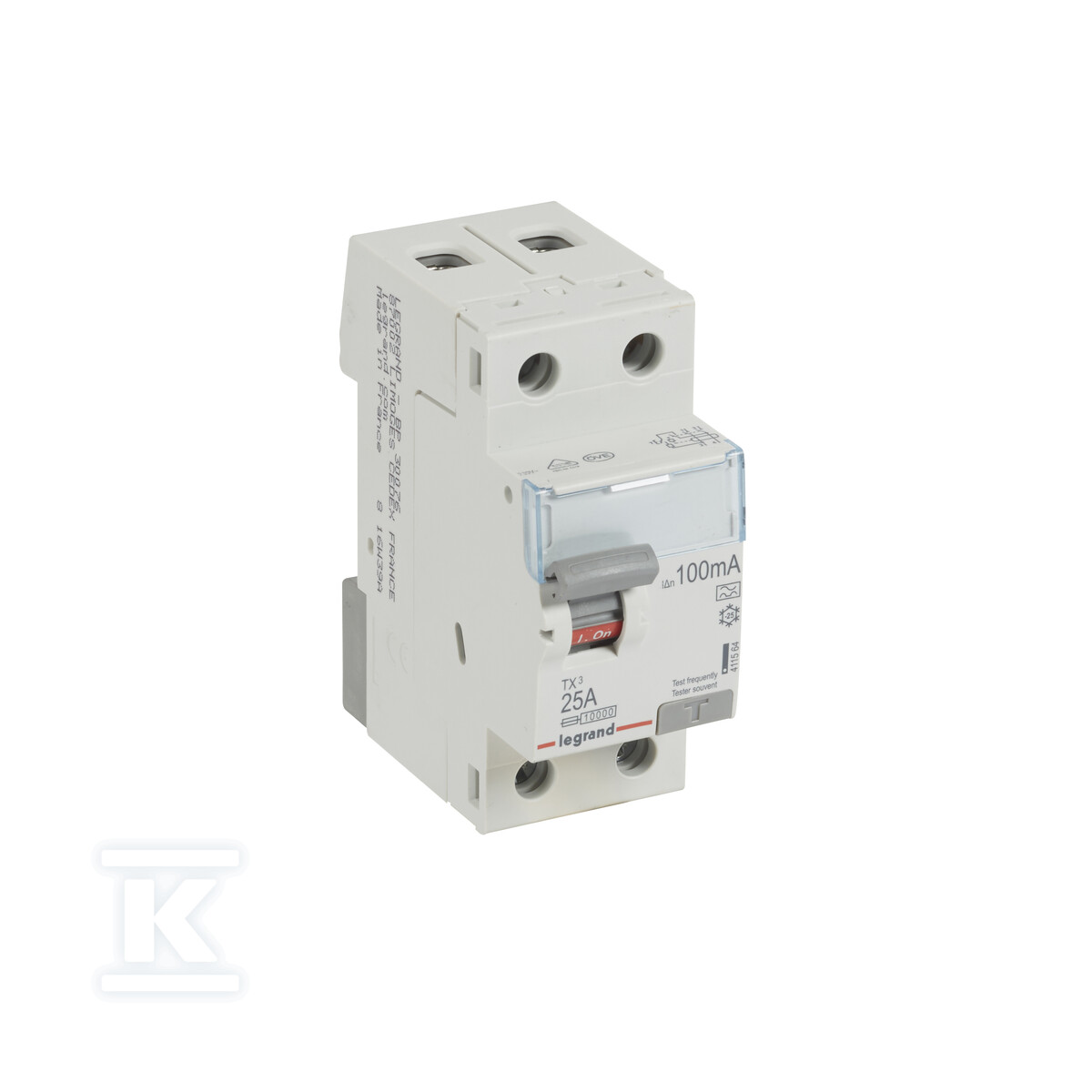

Wyłącznik różnicowoprądowy P 302 2P 25 A 100 mA typ A serii TX3 411564

Bezpieczeństwo i ochrona w Twojej instalacji elektrycznej

Wyłącznik różnicowoprądowy serii TX3 to kluczowy element zapewniający bezpieczeństwo użytkowania instalacji elektrycznej, chroniąc zarówno ludzi, jak i urządzenia. Służy do ochrony przeciwporażeniowej i przeciwpożarowej, szybko reagując na niebezpieczne prądy upływu. Ten dwubiegunowy model o prądzie znamionowym 25A i czułości 100mA typu A jest idealnym rozwiązaniem dla szerokiego zakresu zastosowań w budynkach mieszkalnych i komercyjnych.

Konstrukcja i funkcjonalność

Wyłącznik montowany na szynie DIN (szerokość 2 modułów) charakteryzuje się kompaktową budową i łatwością montażu. Przycisk testowy umożliwia regularne sprawdzanie jego prawidłowego działania, co jest istotne dla zachowania pełnej funkcjonalności systemu zabezpieczeń. Wykonany z wysokiej jakości materiałów, zapewnia niezawodną pracę w różnych warunkach środowiskowych (temperatura pracy od -25°C do 60°C). Zastosowanie dolnego zaczepu oraz przesłony zacisków ułatwia podłączenie przewodów o przekroju od 0.75 mm2 do 50 mm2 (jednodrutowe) lub 35 mm2 (wielożyłowe). Dodatkowo, blokada mechanizmu zapewnia bezpieczeństwo podczas konserwacji i napraw.

Zastosowanie i kompatybilność

Wyłącznik różnicowoprądowy P302 TX3 został zaprojektowany do współpracy z różnymi urządzeniami pomocniczymi, takimi jak styki pomocnicze, wyzwalacze podnapięciowe czy zdalne napędy. Spełnia wymagania norm EN 61008-1 oraz VDE 0664-10, co gwarantuje jego zgodność z obowiązującymi standardami bezpieczeństwa. Jego charakterystyka A pozwala na skuteczną ochronę przed prądami upływu zarówno sinusoidalnymi, jak i pulsującymi stałymi – co jest szczególnie ważne w nowoczesnych instalacjach zasilających urządzenia elektroniczne. Wytrzymałość zwarciowa na poziomie 10 kA zapewnia ochronę w przypadku wystąpienia zwarcia w instalacji. Znamionowe napięcie udarowe wytrzymywane Uimp wynosi 4 kV a napięcie izolacji Ui to 250V.
