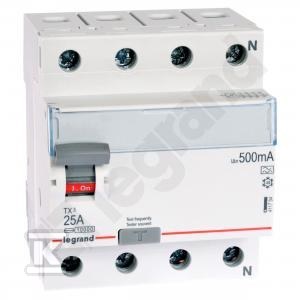

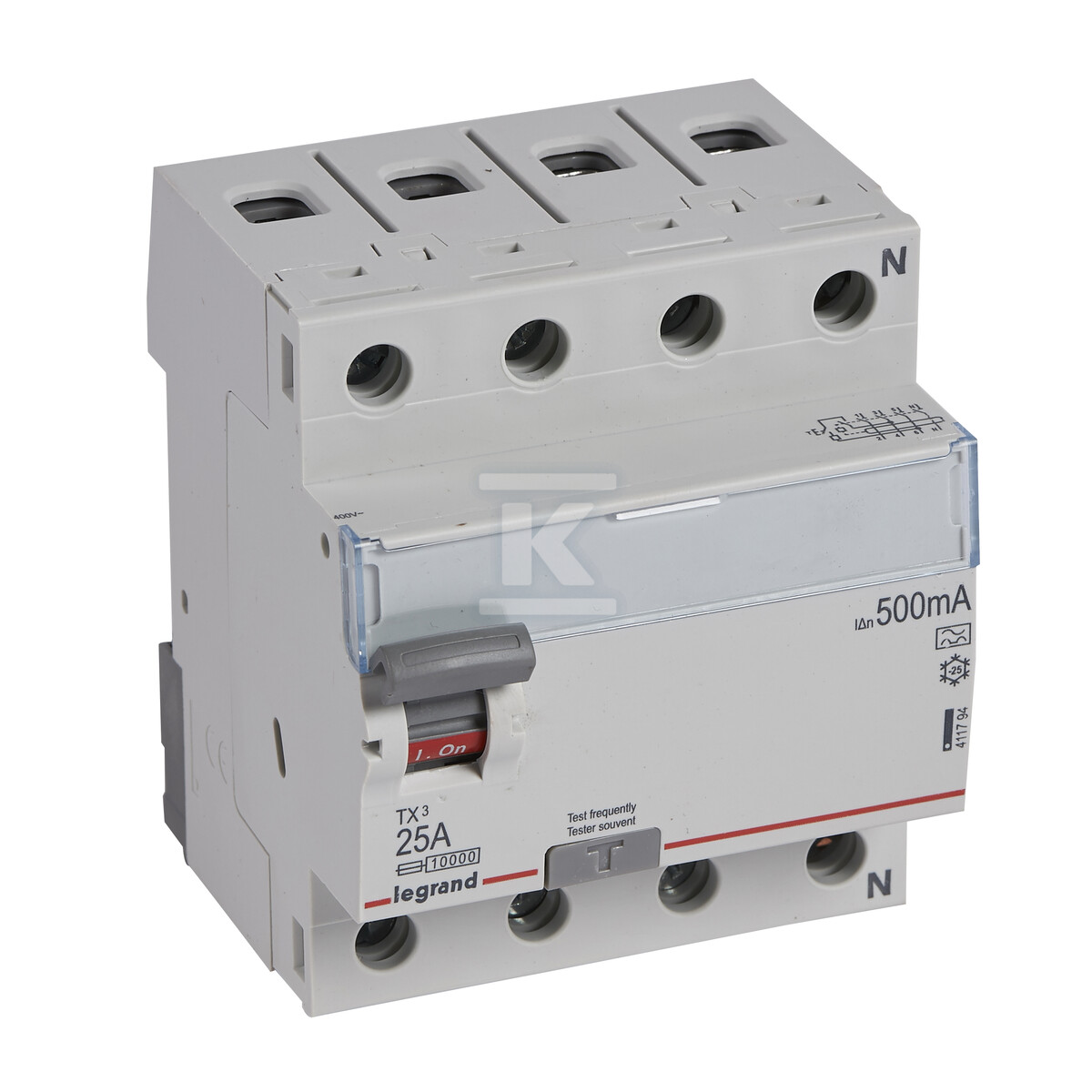

Wyłącznik różnicowoprądowy P 304 4P 25 A 500 mA typ A serii TX3 411794

Wyłącznik różnicowoprądowy P 304 4P 25 A 500 mA typ A serii TX3 to kluczowy element zapewniający bezpieczeństwo w instalacjach elektrycznych. Zapewnia ochronę użytkowników i urządzeń przed porażeniem prądem elektrycznym oraz skutkami zwarć, działając jako zabezpieczenie przeciwpożarowe. Jest to czterobiegunowy wyłącznik, przeznaczony do pracy z napięciem AC 400 V i prądem znamionowym 25 A.

Funkcjonalność i zastosowanie

Ten model wyłącznika różnicowoprądowego charakteryzuje się czułością typu A, co oznacza, że skutecznie reaguje na prądy upływu zarówno zmienne, jak i stałe – co jest szczególnie ważne w instalacjach zasilających nowoczesne urządzenia elektroniczne. Prąd znamionowy różnicowy 500 mA sprawia, że jest odpowiedni do zastosowań, gdzie wymagana jest większa tolerancja na prądy upływu, np. w instalacjach z podłączonymi urządzeniami RTV/AGD. Montaż odbywa się na szynie DIN, co ułatwia i przyspiesza instalację.

Konstrukcja wyłącznika została zaprojektowana z myślą o wygodzie montażu i podłączenia przewodów – dolny zaczep oraz przesłony zacisków znacząco ułatwiają te czynności. Dodatkowo, obecność przycisku testowego pozwala na regularne sprawdzanie poprawności działania urządzenia. Wyłącznik posiada blokadę mechaniczną, która zapobiega przypadkowemu wyłączeniu lub włączeniu.

Parametry i cechy konstrukcyjne

Wyłącznik P 304 TX3 wyróżnia się wysoką zdolnością zwarciową umowną wynoszącą 10 kA (IEC/EN 61008-1), co gwarantuje jego niezawodne działanie nawet w przypadku wystąpienia dużych przepięć. Stopień ochrony IP20 zapewnia ochronę przed dotknięciem palcem oraz przed wnikaniem ciał stałych większych niż 12,5 mm. Szerokość urządzenia wynosi 4 moduły, co pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicy. Przekrój przyłączanego przewodu jednodrutowego może wynosić od 0.75 do 50 mm2, a wielożyłowego od 0.75 do 35 mm2, co daje dużą elastyczność przy doborze przewodów. Wykonany jest z materiałów odpornych na wysokie temperatury – zakres temperatur pracy to -25°C do +60°C. Wykonanie w kolorze RAL 7035 zapewnia estetyczny wygląd i dobrą integrację z innymi elementami instalacji elektrycznej.

Dodatkowym atutem jest możliwość współpracy z różnymi urządzeniami pomocniczymi – stykami pomocniczymi i sygnalizacyjnymi, wyzwalaczami podnapięciowymi i wzrostowymi czy napędami zdalnymi – co pozwala na rozbudowę funkcjonalności systemu zabezpieczeń.
