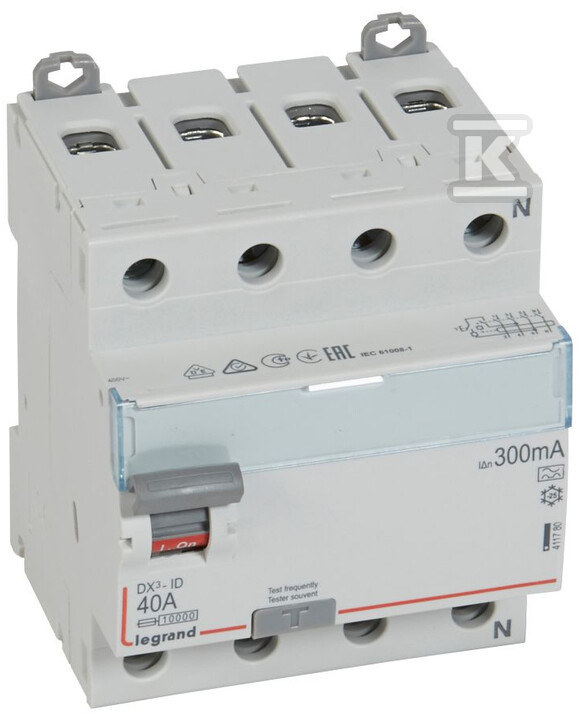

Wyłącznik różnicowoprądowy P 304 4P 40 A 300 mA typ A serii DX3 411780

Wyłącznik różnicowoprądowy P 304 4P 40 A 300 mA typ A serii DX3 to kluczowy element zapewniający bezpieczeństwo w instalacjach elektrycznych. Został zaprojektowany do ochrony użytkowników przed porażeniem oraz zabezpieczenia urządzeń przed skutkami zwarć doziemnych i przeciążeń. Urządzenie to znajduje zastosowanie zarówno w instalacjach domowych, jak i przemysłowych, gdzie wymagana jest wysoka niezawodność i skuteczność ochrony.

Funkcje i zastosowanie

Wyłącznik różnicowoprądowy P 304 serii DX3 chroni przed dotykiem pośrednim, czyli sytuacją, w której napięcie niebezpieczne dla życia może pojawić się na obudowie urządzeń elektrycznych. Dzięki czułości typu A, skutecznie wykrywa prądy upływu powstałe np. w wyniku uszkodzenia izolacji przewodów. Prąd znamionowy 40 A oraz prąd różnicowy 300 mA sprawiają, że wyłącznik ten jest odpowiedni do zabezpieczania obwodów o większym poborze mocy. Wartość znamionowego prądu różnicowego 0.3 A zapewnia szybką reakcję w przypadku wystąpienia zagrożenia.

Konstrukcja i montaż

Wyłącznik został zaprojektowany do montażu na szynie DIN, co ułatwia jego instalację i wymianę. Zajmuje 4 moduły szerokości, co pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicy. Solidna konstrukcja z materiałów wysokiej jakości gwarantuje długotrwałą i bezawaryjną pracę. Blokada mechanizmu wyłącznika uniemożliwia przypadkowe ponowne załączenie po zadziałaniu zabezpieczenia – zwiększając bezpieczeństwo podczas naprawy lub diagnozy problemu. Przekrój przyłączanego przewodu jednodrutowego może wynosić od 0.75 mm2 do 50 mm2, a wielożyłowego od 0.75 mm2 do 35 mm2, co zapewnia kompatybilność z różnymi typami przewodów stosowanych w instalacjach elektrycznych.

Parametry i zgodność z normami

Wyłącznik P 304 spełnia rygorystyczne normy bezpieczeństwa, w tym posiada znamionowe napięcie izolacji Ui na poziomie 500 V oraz znamionowe napięcie udarowe wytrzymywane Uimp wynoszące 4 kV. Wytrzymałość zwarciowa (Icw) wynosi aż 10 kA, co świadczy o jego odporności na nagłe skoki prądu. Urządzenie pracuje przy częstotliwości 50 Hz i napięciu znamionowym 400 V (AC). Stopień ochrony IP20 zapewnia ochronę przed dotknięciem palcem oraz przed dostępem ciał stałych o średnicy powyżej 12,5 mm. Temperatura otoczenia w warunkach pracy mieści się w zakresie od -25°C do +60°C, co umożliwia jego stosowanie w różnych warunkach środowiskowych.
