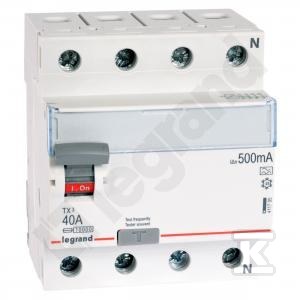

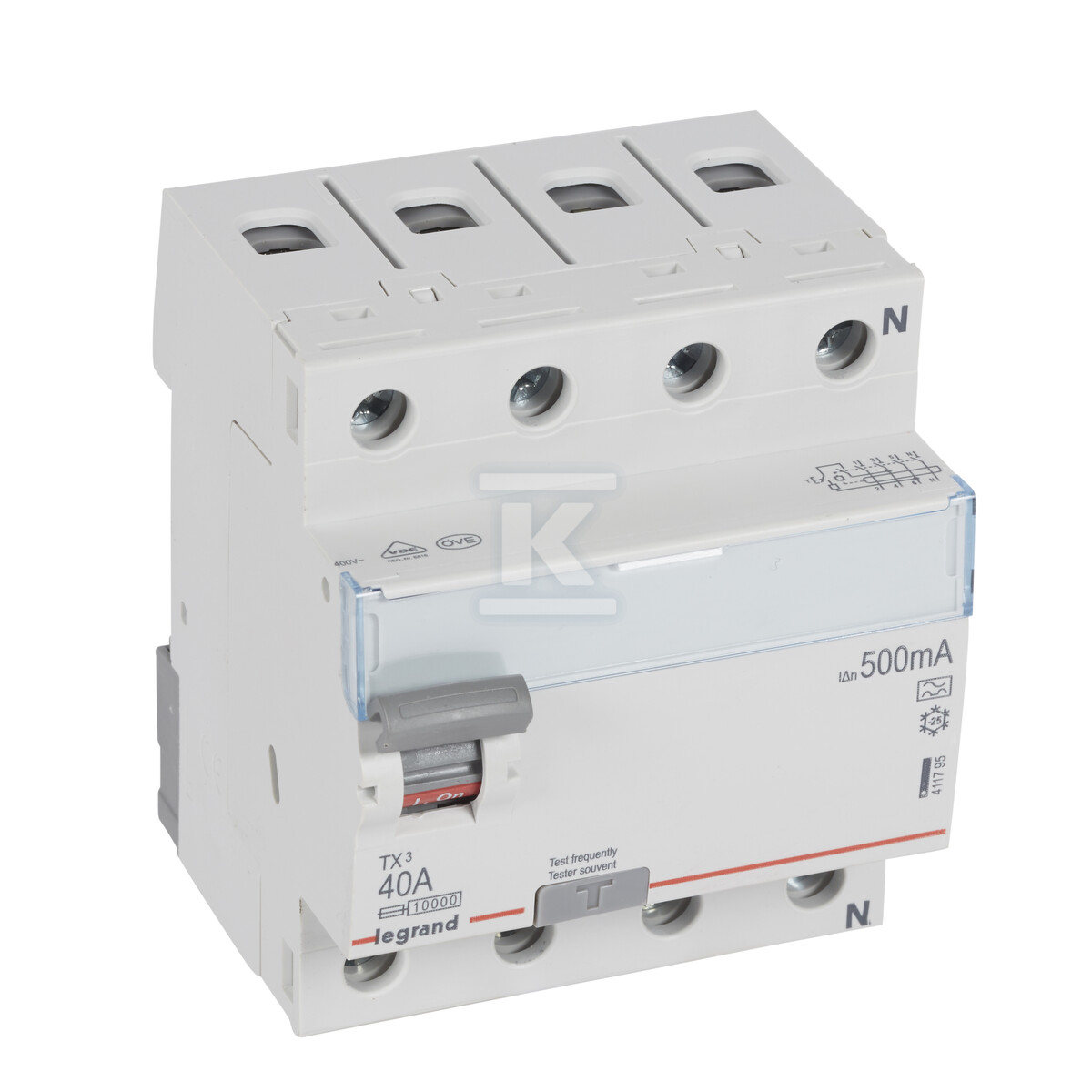

Wyłącznik różnicowoprądowy P 304 4P 40 A 500 mA typ A serii TX3 411795

Ochrona i bezpieczeństwo w instalacji elektrycznej

Wyłącznik różnicowoprądowy P 304 4P 40A 500mA typu A z serii TX3 to kluczowy element zapewniający bezpieczeństwo w każdej instalacji elektrycznej. Urządzenie skutecznie chroni użytkowników oraz podłączone urządzenia przed porażeniem elektrycznym i skutkami zwarć, stanowiąc niezawodne zabezpieczenie przeciwpożarowe. Jego zadaniem jest szybkie odłączenie obwodu w przypadku wykrycia upływu prądu do ziemi, minimalizując ryzyko zagrożenia.

Konstrukcja i zastosowanie

Wyłącznik przeznaczony jest do montażu na szynie DIN, co ułatwia jego instalację i integrację z istniejącą infrastrukturą elektryczną. Czterobiegunowa konstrukcja sprawia, że idealnie nadaje się do zabezpieczania wielofazowych obwodów. Prąd znamionowy 40A oraz czułość na prąd różnicowy 500mA czynią go odpowiednim do zastosowań w budynkach mieszkalnych, komercyjnych oraz obiektach użyteczności publicznej. Wyposażony w przycisk testowy, umożliwia regularne sprawdzanie jego funkcjonalności, co jest istotne dla zachowania pełnej skuteczności ochrony.

Zalety i cechy charakterystyczne

• Wysoka niezawodność: Zgodność z normą EN 61008-1 gwarantuje wysoką jakość i bezpieczeństwo użytkowania.
• Wszechstronność: Typ A zapewnia ochronę przed prądami różnicowymi sinusoidalnymi przemiennymi oraz pulsującymi stałymi – idealny do zabezpieczenia urządzeń elektronicznych.
• Łatwy montaż: Dolny zaczep oraz przesłony zacisków ułatwiają i przyspieszają proces podłączania przewodów.
• Kompatybilność: Możliwość współpracy z urządzeniami pomocniczymi serii DX3, takimi jak styki pomocnicze czy wyzwalacze, rozszerza funkcjonalność wyłącznika.
• Trwałość: Wytrzymałość zwarciowa na poziomie 10kA zapewnia odporność na uszkodzenia w przypadku wystąpienia zwarcia.
• Bezpieczeństwo: Posiada blokadę uniemożliwiającą przypadkowe załączenie wyłącznika po wyłączeniu spowodowanym zadziałaniem zabezpieczenia różnicowoprądowego.
• Szeroki zakres temperatur pracy: Umożliwia pracę w trudnych warunkach otoczenia (-25°C do +60°C).
• Solidna konstrukcja: Obudowa o szerokości 4 modułów (72mm) wykonana z materiałów wysokiej jakości zapewnia trwałość i odporność na uszkodzenia mechaniczne. Kolor RAL 7035 zapewnia estetyczny wygląd i łatwą identyfikację w instalacji.

Dodatkowe informacje: Wyłącznik charakteryzuje się znamionowym napięciem izolacji Ui wynoszącym 500V oraz znamionowym napięciem udarowym wytrzymywanym Uimp na poziomie 4kV, co zapewnia dodatkowe bezpieczeństwo w przypadku wystąpienia przepięć. Przekrój przyłączanego przewodu jednodrutowego może wynosić od 0.75 mm2 do 50 mm2, a wielożyłowego od 0.75 mm2 do 35 mm2, co daje elastyczność przy doborze przewodów.
