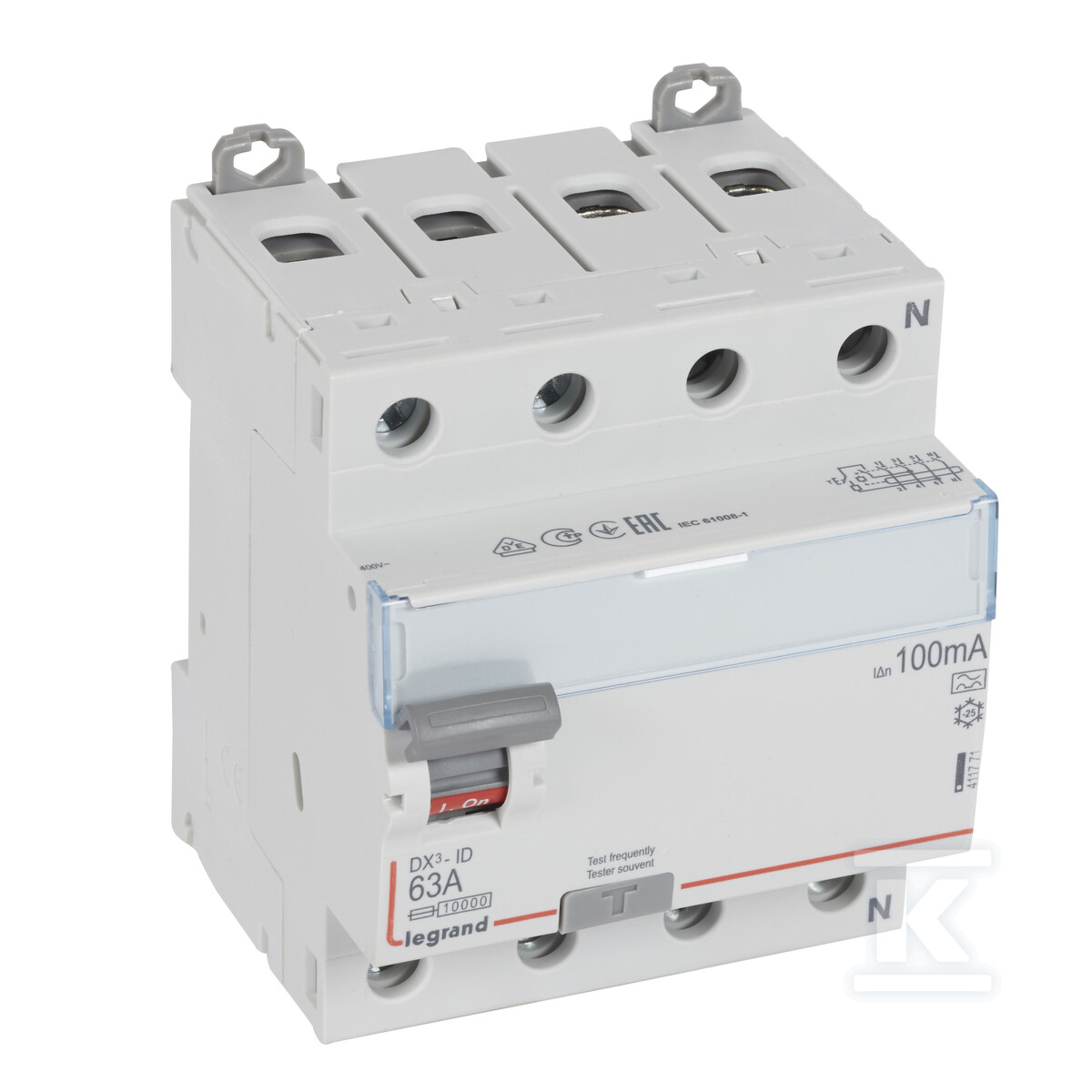

Wyłącznik różnicowoprądowy P 304 4P 63 A 100 mA typ A serii DX3 411771

Wyłącznik różnicowoprądowy serii DX3 to niezawodne zabezpieczenie instalacji elektrycznej, chroniące użytkowników i urządzenia przed porażeniem oraz zapobiegające pożarom. Model P 304, czterobiegunowy o prądzie znamionowym 63 A i czułości 100 mA typu A, doskonale sprawdzi się zarówno w instalacjach domowych, jak i obiektach użyteczności publicznej.

Ten wyłącznik różnicowoprądowy jest elementem szerokiej gamy aparatury zabezpieczającej Legrand DX3, która charakteryzuje się wysoką jakością wykonania i zgodnością z najnowszymi normami bezpieczeństwa. Zastosowanie w nim blokady uniemożliwia przypadkowe włączenie po wyłączeniu spowodowanym zadziałaniem zabezpieczenia. Dzięki temu, instalacja jest dodatkowo chroniona przed nieautoryzowanym użytkowaniem.

Funkcjonalność i zastosowanie

Wyłączniki P 300 DX3 współpracują z Systemem Optymalnego Rozdziału Energii HX3 do 125 A, co umożliwia ich bezprzewodowe przyłączanie do instalacji elektrycznej – to rozwiązanie ułatwia montaż i pozwala na elastyczne dostosowanie do potrzeb. Aparaty te są kompatybilne z różnymi urządzeniami wyposażenia pomocniczego, takimi jak styki pomocnicze i sygnalizacyjne, wyzwalacze podnapięciowe czy napędy zdalne, co zwiększa funkcjonalność systemu. Przeznaczony do montażu na szynie DIN (TH35), zajmuje 4 moduły szerokości.

Cechy konstrukcyjne i parametry

Wyłącznik P 304 wyróżnia się solidną konstrukcją i wysoką odpornością na warunki zewnętrzne. Przystosowany do pracy w temperaturze otoczenia od -25°C do 60°C, a także posiada stopień ochrony IP20, co zapewnia jego niezawodne działanie nawet w trudnych warunkach. Znamionowe napięcie izolacji Ui wynosi 500 V, a znamionowe napięcie udarowe wytrzymywane Uimp to 4 kV. Wytrzymałość zwarciowa (Icw) wynosi 10 kA, co gwarantuje skuteczną ochronę w przypadku wystąpienia zwarcia. Przekrój przyłączanego przewodu jednodrutowego to od 0.75 mm2 do 50 mm2, a wielożyłowego od 0.75 mm2 do 35 mm2.

Wyłącznik różnicowoprądowy typu A reaguje zarówno na prądy różnicowe sinusoidalne przemienne, jak i pulsujące stałe – to kluczowe dla zapewnienia bezpieczeństwa w przypadku awarii z udziałem urządzeń elektronicznych generujących takie zakłócenia. Posiada przycisk testowy umożliwiający regularne sprawdzanie jego funkcjonalności.
