Podstawa pionowa SPX 2 16 modułów 339350

od 1 szt.295,82 zł
brutto / szt.
dostawa 5 dni
z 4 szt.
z 4 szt.
Indeks Onninen:CSO841
Indeks producenta:339350
EAN:3414970907912
Opakowania zbiorcze:1 / 17 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Materiał: Stal
Perforacja: tak
Szerokość: 374 mm
Zabezpieczenie powierzchni: Ocynk

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,385 m / 0,13 m / 0,15 m / 1,951 kg / 0,008 m3
Kod celny:85381000

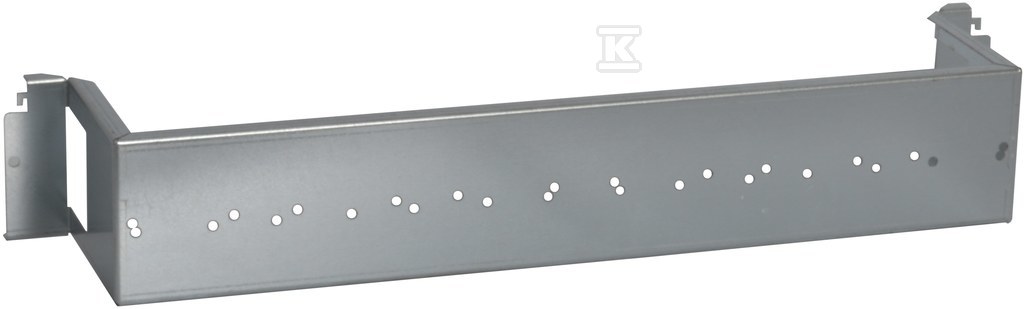

Podstawa pionowa SPX 2 16 modułów 339350

Montaż pionowy dla rozdzielnic XL3S z wyłącznikami DPX3 i DPX-IS

Podstawa pionowa SPX 2 przeznaczona jest do montażu aparatów modułowych w rozdzielnicach z obudową XL3S. Rozwiązanie umożliwia ustawienie wyłączników DPX3 i DPX-IS w pozycji pionowej, co pozwala na uporządkowane rozmieszczenie 16 modułów w polu rozdzielczym. Konstrukcja jest dedykowana do pracy z obudowami XL3S 630/4000 i wspiera standardowe układy 3P/4P.

  • stabilne mocowanie aparatów w pozycji pionowej
  • przeznaczenie do szaf XL3S z wyłącznikami DPX3 / DPX-IS
  • 16-modułowa baza montażowa ułatwiająca planowanie pola
  • producent LEGRAND POLSKA SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ

Konstrukcja ze stali ocynkowanej z perforacją

Baza wykonana jest ze stali z zabezpieczeniem powierzchni w postaci ocynku. Powłoka cynkowa ogranicza oddziaływanie korozji w typowych warunkach rozdzielnicowych, a jednocześnie zachowuje przewodność mechaniczną potrzebną do montażu.

Perforacja obudowy podstawy ułatwia prowadzenie przewodów i montaż dodatkowych elementów mocujących bez konieczności wiercenia. Otwory rozmieszczone w korpusie pozwalają na elastyczne wyprowadzenie połączeń z aparatów DPX3 / DPX-IS oraz na szybkie dopasowanie do schematu instalacji.

  • materiał: stal
  • zabezpieczenie powierzchni: ocynk
  • perforacja: tak

Kompatybilność i przeznaczenie

Podstawa SPX 2 16M XL3S 630/4000 o numerze katalogowym 339350 jest elementem systemu montażowego dla wyłączników DPX3 1600 i DPX-IS 1600. W praktyce instalacyjnej służy jako nośnik pionowy, na którym mocuje się aparaty w rozdzielnicach modułowych.

Umożliwia zachowanie prawidłowych odstępów i osi montażowych wymaganych przez obudowy XL3S, co przekłada się na czytelny układ pola oraz dostęp serwisowy. Dzięki temu instalator może realizować rozbudowę rozdzielnicy bez modyfikacji konstrukcji szafy.

Wymiary i warunki instalacji

Szerokość podstawy wynosi 374 mm, co odpowiada zabudowie 16 modułów w układzie pionowym. Format pozwala na precyzyjne dopasowanie do szyn i prowadnic w obudowie XL3S oraz na zachowanie spójności z pozostałymi elementami systemu SPX.

Montaż odbywa się w pozycji pionowej, zgodnie z przeznaczeniem podstawy. Stalowa konstrukcja z ocynkowaną powierzchnią zapewnia sztywność potrzebną do przenoszenia obciążeń aparatów DPX3 / DPX-IS, a perforacja wspiera szybkie okablowanie w trakcie uruchomienia rozdzielnicy.
