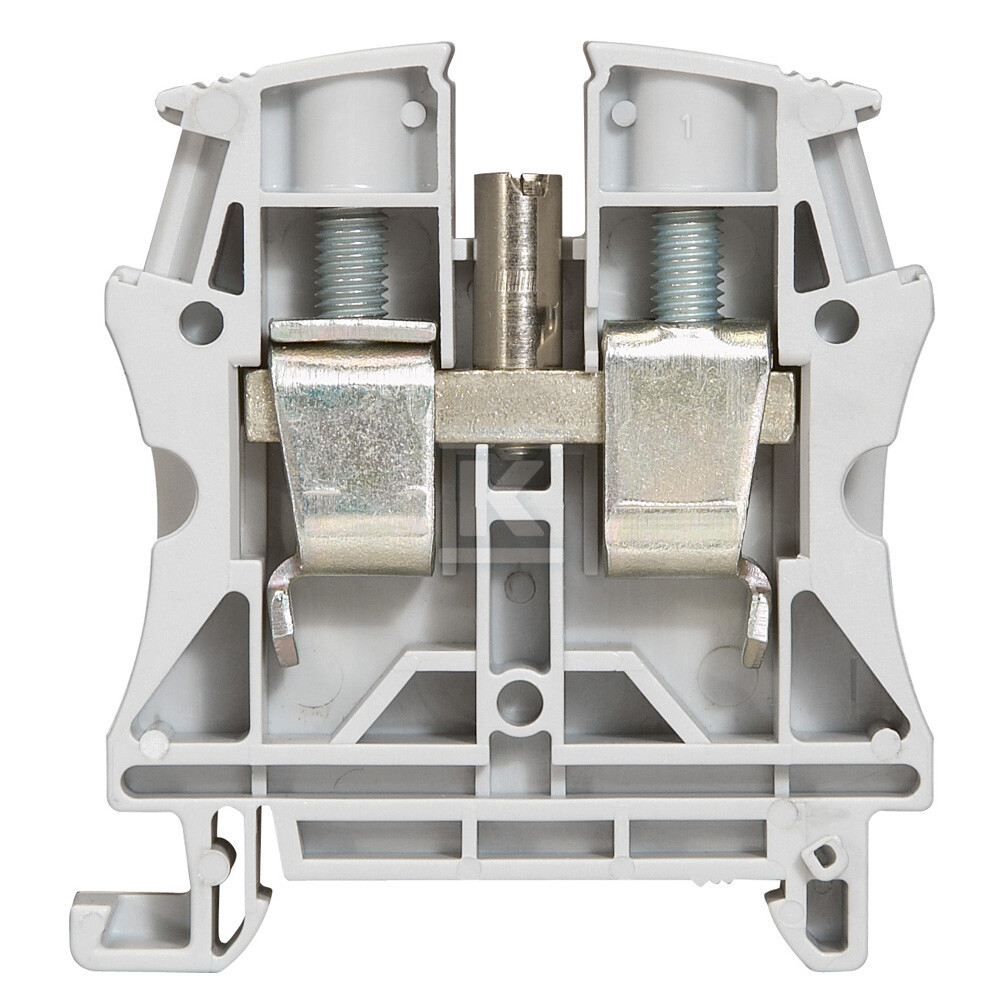

Złączka Viking 1 torowa 16 mm2 szara 037164

Profesjonalna złączka do instalacji elektrycznych na szynie DIN

Złączka Viking to niezawodne rozwiązanie do połączeń elektrycznych w instalacjach przemysłowych i budynkowych. Zaprojektowana specjalnie dla profesjonalistów montujących rozdzielnice i tablice elektryczne na standardowej szynie DIN TH-35 mm.

Parametry pracy i bezpieczeństwo

Urządzenie pracuje przy znamionowym napięciu 800V i prądzie 76A, co czyni je odpowiednim dla większości aplikacji w instalacjach niskonapięciowych. Zakres temperatur pracy od -5°C do +40°C zapewnia stabilną pracę w typowych warunkach środowiskowych pomieszczeń technicznych.

Wykonanie przeciwwybuchowe Ex-e potwierdzone gwarantuje bezpieczną pracę w środowiskach o podwyższonym ryzyku wybuchu. Materiał izolacyjny wykonany z tworzywa termoplastycznego zapewnia odpowiednią izolację elektryczną oraz odporność mechaniczną.

Konstrukcja i kompatybilność

Kompaktowa konstrukcja o wymiarach 12 × 63 × 57 mm pozwala na gęste upakowanie w rozdzielnicach. Złączka wykorzystuje połączenie śrubowe, które zapewnia pewne i trwałe mocowanie przewodów bez konieczności stosowania specjalistycznych narzędzi.

Konstrukcja jednopoziomowa zawiera 2 zaciski na poziom, umożliwiając połączenie dwóch przewodów (wejście/wyjście). Brak wewnętrznego mostkowania pięter daje elastyczność w konfiguracji instalacji.

Zakresy przyłączy i montaż

Złączka obsługuje różne typy przewodów:

• Przewody jednodrutowe: przekrój 1,5-25 mm2
• Przewody linkowe z końcówką tulejkową: przekrój 4-16 mm2
• Przewody linkowe bez końcówki: przekrój 1,5-25 mm2
• Przewody wielożyłowe: przekrój 4-16 mm2

Montaż odbywa się na standardowej szynie DIN TH-35mm (EN60715) z rozstawem między elementami wynoszącym 12mm. Produkt wymaga stosowania płytki zamykającej (dostępnej osobno), co zapewnia estetyczne wykończenie instalacji.

Kolor szary oznacza standardowe przeznaczenie dla obwodów zasilających (inne kolory dostępne w serii Viking3 dla specjalnych aplikacji).
