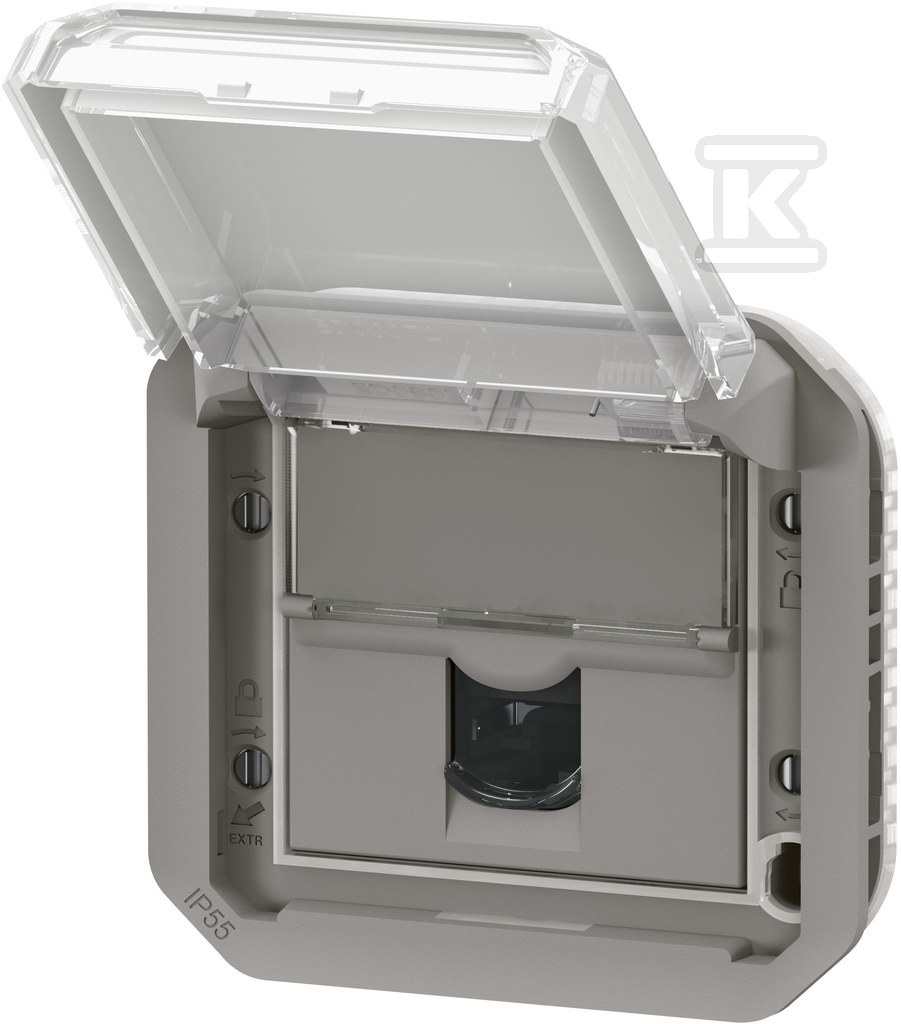

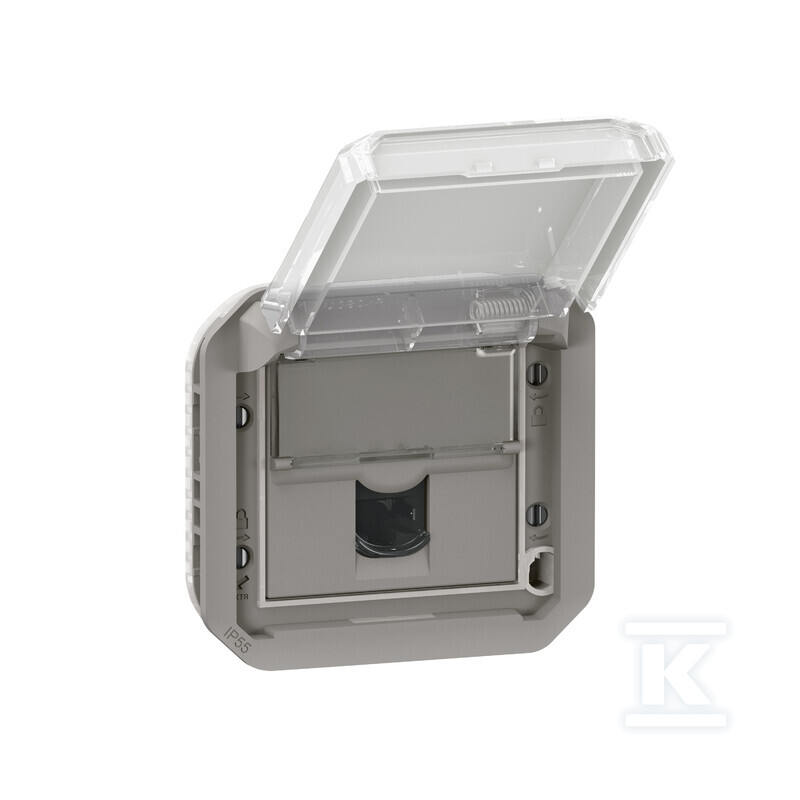

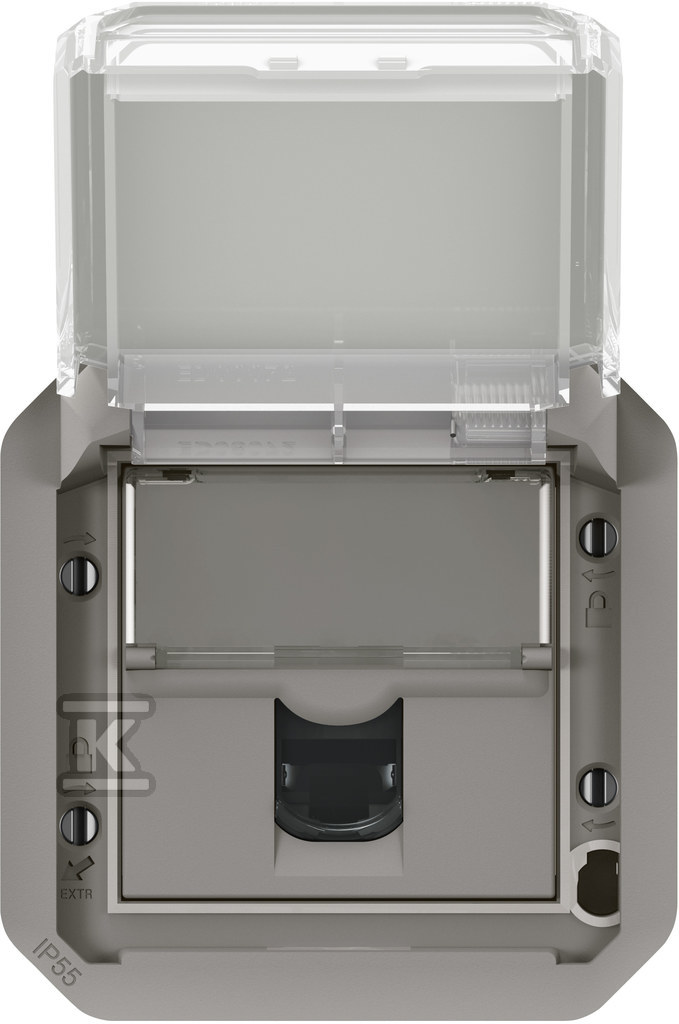

Gniazdo RJ45 UTP kat. 6, mechanizm - szare, NOWE PLEXO 55 069561L

Mechanizm gniazda RJ45 kat. 6 UTP w systemie Nowe Plexo 55

Mechanizm przeznaczony do podłączenia komputera, drukarki lub innego urządzenia do sieci lokalnej przez okablowanie przewodowe. Rozwiązanie z kategorii 6 UTP zapewnia szybkie i stabilne połączenie z routerem lub switchem, a konstrukcja z centralną plakietką osłonową wpisuje się w modułowy system Plexo 55. Dzięki prostemu wylotowi przewodu i polu tekstowym instalator może oznaczyć obwód bezpośrednio na elemencie.

Montaż i ochrona w warunkach przemysłowych

Mechanizm montuje się natynkowo i podtynkowo na śruby, w konfiguracji element podstawowy z centralną plakietką osłonową. Zajmuje 2 moduły w systemie modułowym, przy wymiarach 70,5 mm szerokości, 70,5 mm wysokości i 45 mm głębokości.

Stopień ochrony IP55 z zamkniętą klapką i ochroną przeciwpyłową pozwala na zastosowanie w pomieszczeniach narażonych na kurz i zachlapania. Odporność udarowa IK08 zwiększa wytrzymałość mechaniczną. Obudowa w kolorze szarym RAL 7046 jest bezhalogenowa.

Zatrzaskowy mechanizm rotacyjny ułatwia zmianę orientacji instalacji i kierunku wprowadzania przewodów, a duża przestrzeń wewnątrz obudowy natynkowej daje zapas na prowadzenie okablowania. Demontowalna obudowa natynkowa umożliwia dostęp do mechanizmu z każdej strony.

Połączenie sieciowe i instalacja

Złącze 2x RJ45 8(8) w wykonaniu nieekranowanym UTP kategorii 6 obsługuje jedno gniazdo abonenckie. Połączenie wykonane jest na zacisku nożowym IDC, bez potrzeby użycia narzędzi do szybkiego zacisku.

Mechaniczne kodowanie i kodowanie kolorami ułatwiają prawidłowe spięcie żył, a oznaczenie zacisków przyłączeniowych wspiera czytelny montaż. Dostępne pole tekstowe pozwala na opisanie linii. Kierunek wylotu prosty wspiera estetyczne prowadzenie kabla.

Budowa i warunki pracy

Mechanizm pracuje w zakresie temperatur od -5 °C do 35 °C, a przechowywanie jest dopuszczalne od -25 °C do 60 °C. Wykonanie bez ekranu i bez izolowanych połączeń uziemiających odpowiada zastosowaniu UTP.

Brak rezystora końcowego i brak oddzielnego uchwytu odciążającego kablowego upraszcza budowę. Element nie jest przeznaczony do montażu w kanale instalacyjnym ani w puszce podłogowej.
