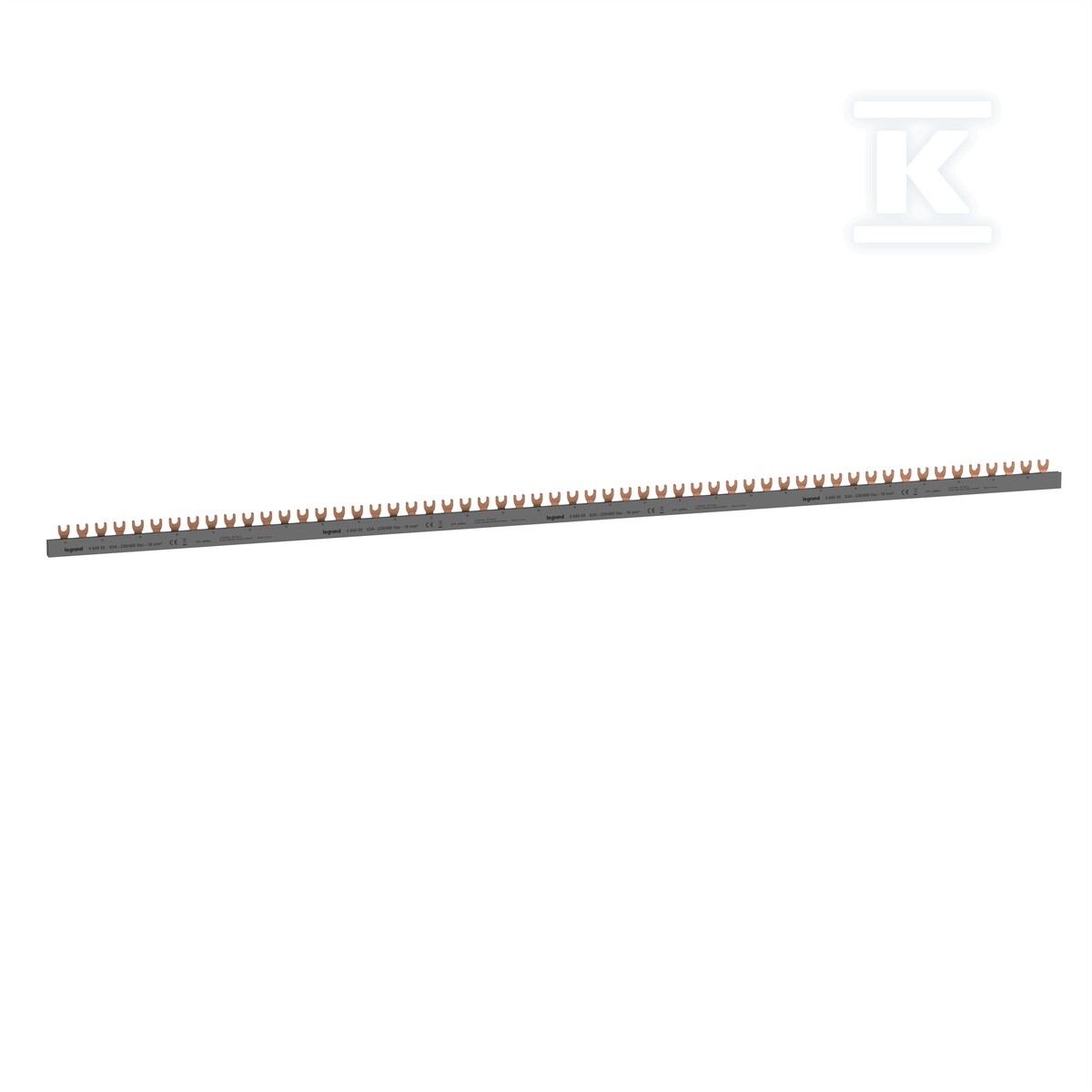

Szyna grzebieniowa, 2P, 80A 28 modułów BI2-2P-56 404959

Szyna grzebieniowa 2P do szybkiego rozdziału zasilania w rozdzielnicy modułowej

Pozioma szyna zasilająca typu grzebieniowego przeznaczona do szybkiego podłączenia wielu urządzeń modułowych w jednej płaszczyźnie. Dwubiegunowa konstrukcja 2P umożliwia jednoczesne doprowadzenie dwóch faz do szeregu aparatów, co skraca czas montażu i ogranicza ilość przewodów w rozdzielnicy. Długość 1016 mm oraz możliwość przycięcia na wymiar pozwalają dopasować szynę do konkretnej konfiguracji szafy bez konieczności stosowania dodatkowych łączników.

Budowa i materiał

Szyna wykonana jest w kolorze szarym i posiada izolację, co ułatwia bezpieczną manipulację podczas montażu. Przekrój 16 mm2 zapewnia nośność prądową na poziomie 80 A w warunkach ciągłej pracy. Szerokość wyrażona liczbą modułów to 28, a wielkość odstępów między punktami styku wynosi 17,8 mm, co odpowiada standardowemu rozstawowi zacisków śrubowych urządzeń modułowych. Rodzaj połączenia elektrycznego to widełki, przystosowane do zacisków śrubowych aparatów modułowych. Szyna nie jest przeznaczona do urządzeń ze stykami pomocniczymi.

Zastosowanie i montaż

Produkt przeznaczony jest do rozdzielnic modułowych, gdzie wymagane jest rozprowadzenie zasilania na kilkanaście aparatów w jednej linii. Dzięki dwóm biegunom można zasilić jednocześnie dwa tory fazowe, co zwiększa efektywność okablowania w instalacjach rozbudowanych. Maksymalna liczba miejsc podłączenia odpowiada 28 modułom, co pozwala na rozbudowane instalacje elektryczne bez dodatkowych mostków. Możliwość przycięcia na wymiar ułatwia adaptację do różnych głębokości i szerokości pól rozdzielczych, a długość 1 m daje zapas do cięcia na miejscu montażu.

Parametry pracy i bezpieczeństwo

Znamionowy prąd ciągły Iu wynosi 80 A przy maksymalnym znamionowym napięciu pracy Ue 400 V. Znamionowe napięcie udarowe to 2 kV, a znamionowy wytrzymywany prąd krótkotrwały Icw to 1,2 kA. Znamionowy warunkowy prąd zwarciowy Iq wynosi 0,63 kA. Liczba faz to 2, liczba biegunów to 2. Parametry te pozwalają na zastosowanie szyny w obwodach zasilających zabezpieczonych zgodnie z klasą 2P, gdzie wymagana jest odporność na przepięcia i krótkotrwałe przeciążenia.
