Szyna grzebieniowa, 2P, 80A 28 modułów BI2-3PN-56 404962
PROPONOWANE PRODUKTY
DANE TECHNICZNE
Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

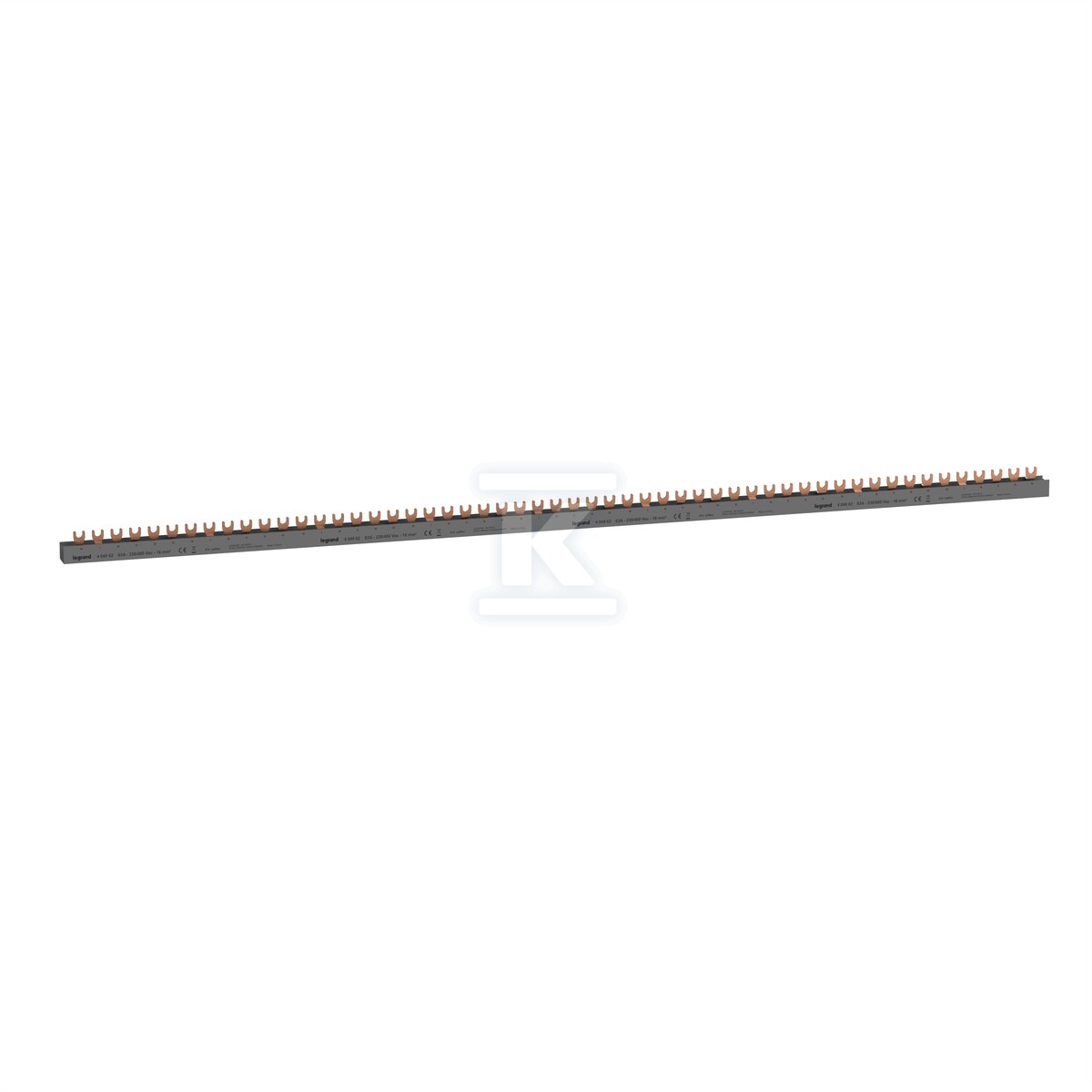

Szyna grzebieniowa, 2P, 80A 28 modułów BI2-3PN-56 404962
Poziome zasilanie rozdzielnicy modułowej 3-fazowej 2P 80 A na 28 pól
Szyna grzebieniowa pozioma do zacisków śrubowych zapewnia szybkie i uporządkowane zasilanie do 28 urządzeń modułowych w jednej linii. Wykonana jako izolowana szyna 3-fazowa z podwójnym biegunem zrównoważonym na trzech fazach, przeznaczona jest do rozdzielnic z torem N. Przekrój 16 mm2 i znamionowy prąd ciągły 80 A pozwalają na zasilanie obwodów o większym poborze bez konieczności prowadzenia dodatkowych przewodów do każdego aparatu.
Długość całkowita ok. 976 mm, czyli ok. 1 m, odpowiada 28 modułom przy rozstawie 17,8 mm na moduł. Konstrukcja pozwala na przycięcie na wymiar, co ułatwia dopasowanie do rzeczywistej szerokości rozdzielnicy i ogranicza ilość odpadów montażowych. Szara powłoka izolacyjna zwiększa bezpieczeństwo dotyku podczas prac instalacyjnych.
Konstrukcja i parametry elektryczne
Szyna ma 4 bieguny i nie jest przeznaczona do aparatów ze stykami pomocniczymi. Znamionowe napięcie pracy Ue wynosi do 400 V, a znamionowe napięcie udarowe 2 kV. Przekrój 16 mm2 wspiera ciągły prąd 80 A, a wytrzymywany prąd krótkotrwały Icw to 1,2 kA. Znamionowy warunkowy prąd zwarciowy Iq wynosi 0,63 kA.
Izolacja fabryczna ogranicza ryzyko przypadkowego zwarcia między sąsiednimi polami. Rozstaw 17,8 mm odpowiada standardowemu modułowi 18 mm, dzięki czemu szyna pasuje do typowych szyn DIN i aparatów modułowych.
Montaż i zastosowanie w rozdzielnicy
Montaż odbywa się poziomo, jako szyna zasilająca typu grzebieniowego. Wtykowe zakończenia współpracują z zaciskami śrubowymi aparatów, co skraca czas okablowania i poprawia czytelność instalacji. Jedna szyna zasila jednocześnie trzy fazy oraz przewód neutralny, co jest szczególnie wygodne przy zabezpieczeniach nadprądowych, wyłącznikach różnicowoprądowych i licznikach.
Dzięki 28 polom można zasilić pełny rząd rozdzielnicy w jednej operacji. Szyna jest przeznaczona do instalacji elektrycznych niskiego napięcia w obiektach przemysłowych, usługowych i mieszkaniowych, gdzie wymagane jest uporządkowane i powtarzalne zasilanie modułów.
Bezpieczeństwo i kompatybilność
Izolowana konstrukcja i szary kolor ułatwiają identyfikację w rozdzielnicy. Szyna współpracuje z urządzeniami modułowymi, zapewniając równoległe doprowadzenie neutralnego do każdego aparatu. Nie jest przeznaczona do aparatów ze stykami pomocniczymi.
Parametry wytrzymałościowe, w tym prąd krótkotrwały 1,2 kA i napięcie udarowe 2 kV, pozwalają na pracę w typowych warunkach rozdzielnic modułowych. Zastosowanie szyny grzebieniowej ogranicza liczbę połączeń śrubowych, zmniejsza ryzyko błędu montażowego i poprawia przeglądanie instalacji przez serwis.
