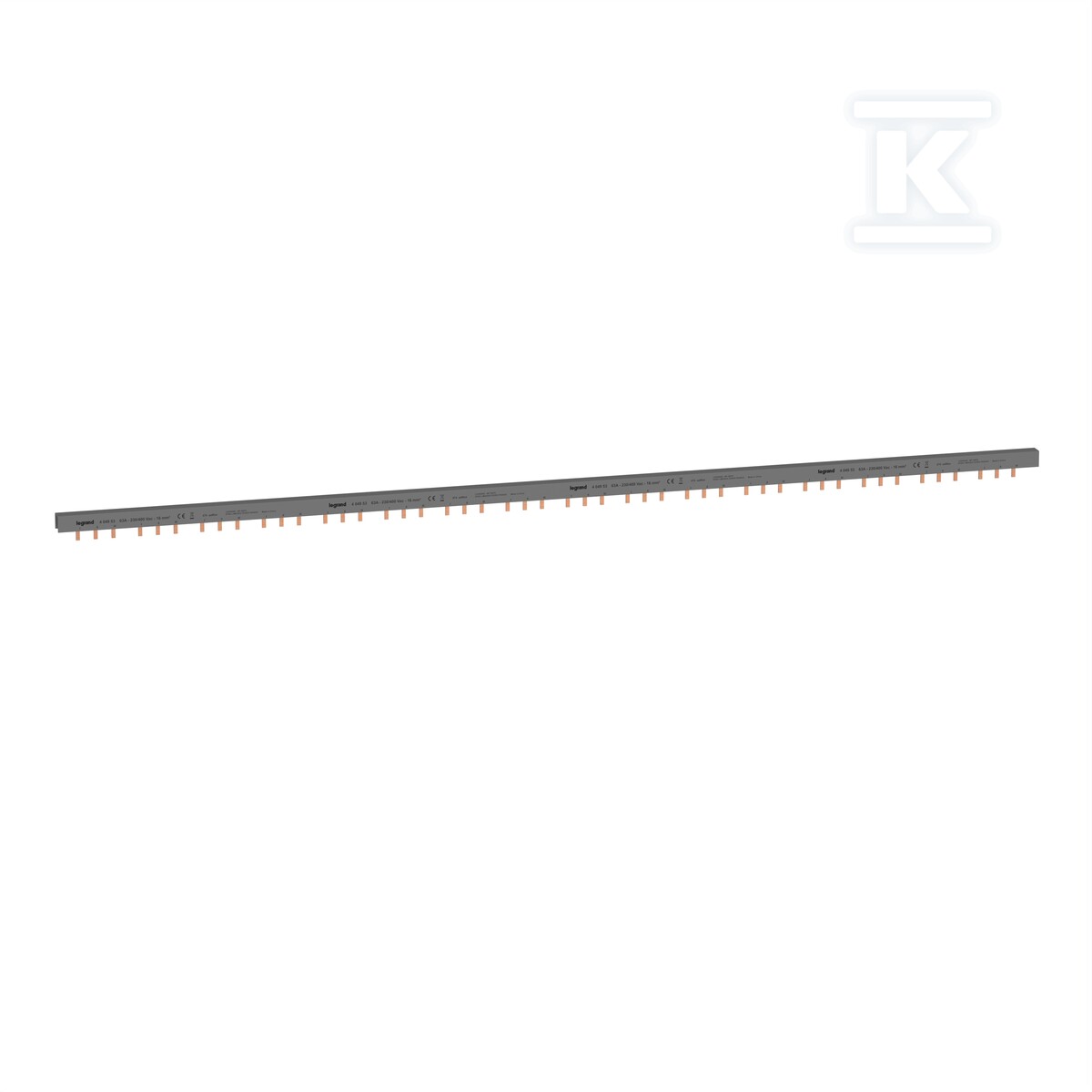

Szyna grzebieniowa, 3P, 80A, rozstaw 26.8mm 16 modułów BIS3-3P_S-48 404953

Efektywne rozprowadzanie zasilania w rozdzielnicach modułowych

Pozioma szyna zasilająca sztyftowa do zacisków śrubowych umożliwia szybkie i uporządkowane podłączenie do 16 urządzeń modułowych w jednej linii. Trzybiegunowa konstrukcja 3P z przekrojem 16 mm2 i znamionowym prądem ciągłym 80 A sprawdza się w rozdzielnicach, gdzie liczy się gęste upakowanie obwodów i stabilne zasilanie. Izolowana obudowa w kolorze szarym ogranicza ryzyko przypadkowego dotknięcia, a rozstaw 26,8 mm odpowiada standardowemu modułowemu rasterowi.

Konstrukcja izolowana i gabaryty

Szyna ma szerokość 16 modułów i długość 1 m, co pozwala pokryć duże pola rozdzielnicy bez łączenia wielu odcinków. Możliwość przycięcia na wymiar ułatwia dopasowanie do rzeczywistej liczby aparatów i ogranicza odpady montażowe. Wykonanie z izolacją chroni przed przypadkowym zwarciem między biegunami, a sztywne sztyfty współpracują bezpośrednio z zaciskami śrubowymi urządzeń modułowych. Dedykowana jest do aparatów ze stykami pomocniczymi, co zwiększa elastyczność konfiguracji w układach sterowniczych i zabezpieczeniowych.

Parametry elektryczne i warunki pracy

Urządzenie pracuje przy maksymalnym znamionowym napięciu pracy 400 V i wytrzymuje napięcie udarowe 2 kV. Znamionowy prąd ciągły Iu wynosi 80 A, a znamionowy wytrzymywany prąd krótkotrwały Icw to 1,2 kA. Znamionowy warunkowy prąd zwarciowy Iq wynosi 0,63 kA. Zakres temperatur pracy od -20 °C do 50 °C pozwala na montaż w typowych pomieszczeniach technicznych i rozdzielnicach bez klimatyzacji. Trzy fazy i trzy bieguny zapewniają zasilanie obwodów trójfazowych, a brak toru N oznacza przeznaczenie wyłącznie dla układów fazowych.

Montaż i kompatybilność instalacyjna

Szyna łączeniowa przeznaczona jest do urządzeń modułowych montowanych na szynie DIN, z rozstawem 26,8 mm. Dzięki możliwości przycięcia na wymiar instalator dopasowuje długość do liczby aparatów bez konieczności stosowania dodatkowych mostków. Kompatybilność ze stykami pomocniczymi ułatwia budowę łańcuchów sygnalizacyjnych i zabezpieczeń. Brak dedykowanego toru neutralnego upraszcza planowanie rozdzielnicy, a izolowana budowa ogranicza czas potrzebny na kontrolę ciągłości połączeń.
