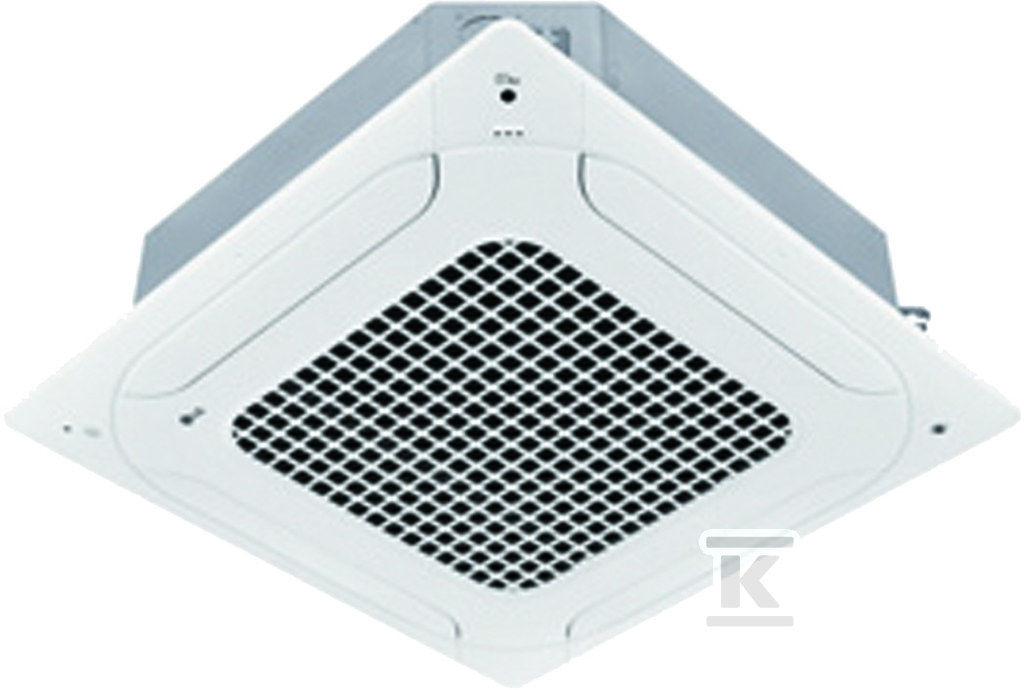

Klimatyzator LG kasetonowy 4-stronny 9,5kW split UT36F.NA0

Kasetonowy klimatyzator 4-stronny do dużych powierzchni komercyjnych

System kasetonowy LG z jednostką wewnętrzną UT36F.NA0 zapewnia nominalną wydajność chłodniczą 9,5 kW i grzewczą 10,8 kW, co w praktyce pozwala na komfortowe utrzymanie temperatury w pomieszczeniach o powierzchni 80-110 m2. Rozwiązanie typu split z czterostronnym nawiewem jest przeznaczone do obiektów biurowych, handlowych i usługowych, gdzie liczy się równomierna dystrybucja powietrza i dyskretna instalacja pod sufitem.

Konstrukcja i komfort dystrybucji powietrza

Jednostka wewnętrzna ma korpus 840 x 288 x 840 mm i masę 25,3 kg, a po zamontowaniu panelu dekoracyjnego PT-AAGW0 o wymiarach 950 x 35 x 950 mm i masie 7,1 kg uzyskuje estetyczny, biały wykończeniowy front. Czterostronny wylot powietrza z konstrukcją podwójnej łopatki Dual Vane pozwala na niezależne sterowanie kierunkiem strumienia z każdej strony, co poprawia pokrycie strefy nawet przy nieregularnym rozkładzie pomieszczenia.

Wentylator Full 3D Turbo zmniejsza opór przepływu, a jednocześnie ogranicza poziom hałasu. W trybach W/Ś/N jednostka pracuje z przepływem 27,5 / 25 / 22,5 m3/min, a poziom ciśnienia akustycznego w chłodzeniu wynosi 44 / 42 / 41 dB(A). Maksymalny poziom mocy akustycznej chłodzenia to 61 dB(A). Zintegrowany wymiennik ciepła zwiększa efektywność wymiany w obu trybach pracy. Przyłącze skroplin 32,0 / 25,0 mm ułatwia odprowadzenie kondensatu. Sterowniki nie są częścią zestawu, a sterowanie przewodowe wymaga przewodów 4 x 1,5 mm2.

Wydajność energetyczna i zakres pracy

Urządzenie pracuje w trybie chłodzenia w zakresie 3,8 / 9,5 / 12,5 kW i w trybie grzania 4,3 / 10,8 / 13,4 kW. Nominalny pobór mocy to 2,26 kW w chłodzeniu i 2,43 kW w grzaniu, przy EER 4,20 i COP 4,45. Sezonowa efektywność SEER 7,0 i SCOP 4,3 przekłada się na klasę energetyczną A++ w chłodzeniu i A+ w ogrzewaniu. Roczne zużycie energii deklarowane jest na poziomie 475 kWh w chłodzeniu i 3093 kWh w ogrzewaniu.

Wydajność osuszania wynosi 2,4 l/h. Zakres pracy na chłodzenie to -20 ~ 52 °C temperatury zewnętrznej, a na grzanie -25 ~ 18 °C, co pozwala na całoroczne użytkowanie w typowych warunkach klimatycznych. Czynnikiem chłodniczym jest R32 o GWP 675, z fabrycznym napełnieniem 3,0 kg, co odpowiada 2,025 t-CO2eq. Dodatkowa ilość czynnika to 40 g/m powyżej 7,5 m instalacji.

Instalacja i parametry montażowe

Jednostka wewnętrzna zasilana jest 1 / 220-240 / 50 V, pobór mocy samej sekcji wewnętrznej to 60 / 50 / 45 W w trybach W/Ś/N. Połączenie z jednostką zewnętrzną realizowane jest rurami 9,52 mm ciecz 3/8 cala i 15,88 mm gaz 5/8 cala. Całkowita długość orurowania może wynosić 5 ~ 85 m przy maksymalnej różnicy wysokości 30 m między jednostkami.

Wersja z jednostką zewnętrzną UUD3.U30 ma zasilanie trójfazowe 3 / 380-415 / 50 V, zabezpieczenie minimalne 20 A i przewody zasilające 5 x 4,0 mm2. Wymiary zewnętrzne to 950 x 1380 x 330 mm przy masie netto 85,0 kg. Sprężarka typu R-Scroll współpracuje z wentylatorem o przepływie nominalnym 55 x 2 m3/min. Poziom ciśnienia akustycznego jednostki zewnętrznej to 50 / 50 dB(A) w chłodzeniu / grzaniu, a poziom mocy akustycznej w chłodzeniu 66 dB(A). Producent deklaruje gwarancję 3 lata na urządzenie i 10 lat na sprężarkę.
