Moduł awaryjny do opraw hermetycznych LZB06EM

Niezawodne zasilanie awaryjne do opraw hermetycznych z technologią autotestu

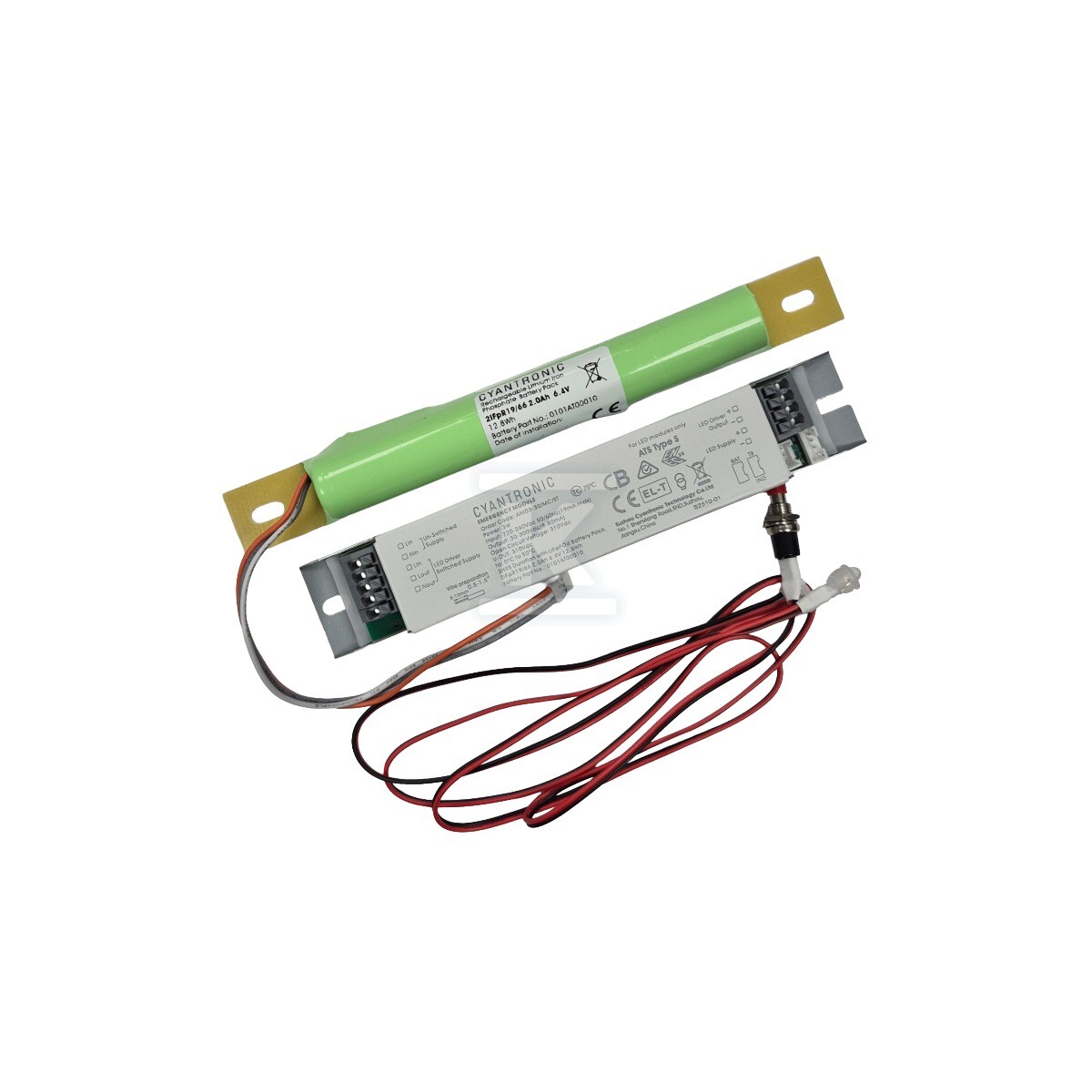

Moduł LZB06EM to wbudowane zasilanie awaryjne o mocy 3 W przeznaczone do integracji z oprawami hermetycznymi wyposażonymi w diody LED i oddzielny zasilacz. Nie generuje światła samodzielnie, a w przypadku zaniku napięcia sieciowego przejmuje zasilanie oprawy z akumulatora, utrzymując obniżoną pracę oświetlenia przez 3 godziny. Montaż wewnątrz obudowy odpornej na wilgoć i pył jest ułatwiony, a stała moc wyjściowa zapewnia przewidywalne działanie w mniejszych systemach awaryjnych. Rozwiązanie działa w trybie ciągłym maintained oraz nieciągłym non-maintained i wymaga stałego, nieprzerwanego zasilania fazowego do ładowania akumulatora.

Konstrukcja i integracja z oprawą LED

Moduł przeznaczony jest do montażu wewnętrznego built-in, pomiędzy zasilaczem LED a modułem LED, poprzez zaciski push-fit przystosowane do przewodów 0,5-1,5 mm2. Współpracuje z oprawami LED o napięciu przewodzenia 30-300 V DC, a regulacja constant wattage utrzymuje stałą moc wyjściową z baterii na poziomie maksymalnie 3 W, nominalnie 2,5 W, przy prądzie wyjściowym 7-75 mA. Napięcie obwodu otwartego nie przekracza 310 V DC, a ochrona przed zwarciem i rozwarciem zabezpiecza obwód. Zasilanie sieciowe 220-240 V AC w zakresie 198-264 V, 50/60 Hz, pobiera maksymalnie 3,5 W przy prądzie wejściowym do 19 mA i współczynniku mocy 0,8. Akumulator w technologii LiFePO4 to pakiet 2IFpR19/66 o napięciu 6,4 V i pojemności 2,0 Ah, zbudowany z dwóch ogniw 18650 3,2 V/2000 mAh. Ładowanie odbywa się napięciem 7,3 ±0,1 V i prądem do 250 mA, z czasem ładowania 24 h, z kontrolą temperatury ładowania i zabezpieczeniem przed przeładowaniem, nadmiernym prądem, zwarciem oraz głębokim rozładowaniem.

Automatyczny autotest i sygnalizacja statusu

Wbudowana technologia automatycznego autotestu zgodna z normą EN 62034 wykonuje cotygodniowy test funkcjonalny oraz coroczny test czasu podtrzymania, a wyniki są sygnalizowane dwukolorową diodą LED. Przełączenie na zasilanie awaryjne następuje w czasie krótszym niż 1 s, przy progu przełączenia 144-187 V AC zgodnym z EN 60598-2-22. Stała moc wyjściowa zapewnia przewidywalną jasność w czasie pracy awaryjnej, a system autotestu eliminuje potrzebę ręcznej weryfikacji sprawności. Moduł nadaje się do stosowania w oprawach dla obszarów wysokiego ryzyka i może być podłączony przewodowo pomiędzy zasilaczem a diodami LED bez dodatkowych elementów.

Parametry pracy, zabezpieczenia i warunki środowiskowe

Praca w temperaturze otoczenia 0…+50 °C przy maksymalnej temperaturze punktu pomiarowego Tc 75 °C, wilgotności poniżej 75% RH bez kondensacji oraz na wysokości do 3000 m n.p.m. Klasa ochrony IP20 dotyczy samego modułu przeznaczonego do montażu wewnątrz oprawy. Zabezpieczenia akumulatora obejmują ochronę przed przeładowaniem, nadmiernym prądem, zwarciem i głębokim rozładowaniem, a obwód wyjściowy jest chroniony przed zwarciem i rozwarciem. Czas podtrzymania wynosi 3 h, a testy można uruchamiać automatycznie oraz ręcznie.

Zastosowanie w obiektach przemysłowych i zgodność z normami

Rozwiązanie sprawdza się jako oświetlenie awaryjne w obiektach przemysłowych, jako uzupełnienie opraw hermetycznych w strefach mokrych oraz wszędzie tam, gdzie wymagana jest ciągłość oświetlenia podczas awarii zasilania. Przeznaczenie do opraw hermetycznych ułatwia integrację bez zwiększania gabarytów oprawy. Moduł spełnia wymagania norm EN 61347-1 i EN 61347-2-7 dla urządzeń zasilających, EN 62034 dla automatycznego autotestu oraz EN 60598-2-22 dla progu przełączenia. Deklarowana zgodność obejmuje także EMC, RoHS, REACH oraz certyfikaty ENEC, CB, CE i SAA.
