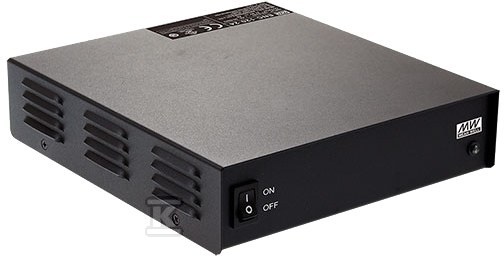

Ładowarka desktop 115W 57.6V 2A ENC-120-48

Programowalna ładowarka desktopowa do akumulatorów 36 V … 60 V

Ładowarka ENC-120-48 to desktopowe urządzenie Mean Well o mocy 115,2 W przeznaczone do ładowania akumulatorów kwasowo-ołowiowych - zalanych, żelowych i AGM - oraz Li-Ion, w tym litowo-żelazowych i litowo-manganowych. Pracuje w trybie 3-stopniowym z domyślną krzywą boost/float, którą można indywidualnie zaprogramować za pomocą programatora SBP-001. W standardzie zapewnia napięcie float 55,2 V i napięcie boost 57,6 V przy prądzie stałym 2 A, co odpowiada zalecanej klasie baterii 36 V … 60 V.

Wskaźnik na froncie sygnalizuje stan pracy kolorem pomarańczowym w fazie ładowania i zielonym w fazie float. Brak wentylatora oznacza cichą pracę i chłodzenie swobodnym obiegiem powietrza, a wbudowana kompensacja temperaturowa z czujnikiem NTC pozwala utrzymać stabilne parametry ładowania przy zmianach temperatury otoczenia.

Trzyetapowe ładowanie i kompatybilność z technologiami akumulatorów

Urządzenie realizuje ładowanie stałym prądem, a następnie stałym napięciem z końcowym utrzymaniem float. Domyślne wartości dla wersji 48 V to 57,6 V w etapie boost i 55,2 V w etapie float, przy tolerancji napięcia wyjściowego na poziomie ±1 %. Wydajność typowa wynosi 90,5 %, a współczynnik mocy przy pełnym obciążeniu przekracza 0,95 przy 230 V AC i 0,98 przy 115 V AC.

Programowalność krzywej pozwala dopasować parametry do konkretnego akumulatora. Przełączniki DIP umożliwiają szybki wybór wstępnie zdefiniowanych profili dla baterii żelowej, zalanej i AGM, a pełna edycja napięć boost i float jest dostępna po podłączeniu programatora. Prąd upływu z baterii jest typowo poniżej 1 mA.

Zabezpieczenia obejmują:

• wyłączenie przy zwarciu z automatycznym powrotem po usunięciu usterki,
• zabezpieczenie nadnapięciowe z blokadą wymagającą ponownego załączenia zasilania,
• zabezpieczenie termiczne z wyłączeniem i automatycznym powrotem po ochłodzeniu,
• zabezpieczenie przed odwrotną polaryzacją realizowane wewnętrznym bezpiecznikiem,
• monitoring niskiego i wysokiego napięcia baterii.

Uniwersalne zasilanie, filtracja i odporność na zakłócenia

Zasilanie jest szerokie i uniwersalne: 90 V … 264 V AC w zakresie 47 Hz … 63 Hz oraz 127 V … 370 V DC. Typowy pobór prądu AC to 1,25 A przy 115 V AC i 0,63 A przy 230 V AC, a szczytowy prąd udarowy przy rozruchu wynosi ok. 65 A przy 230 V AC. Wbudowany aktywny PFC poprawia jakość pobieranej energii, a filtr EMI ogranicza emisję zakłóceń.

Parametry izolacji to 3 kV AC między wejściem a wyjściem, 2 kV AC między wejściem a obudową oraz 0,5 kV AC między wyjściem a obudową, przy rezystancji izolacji 100 M? przy 500 V DC i 25 °C. Zgodność deklarowana obejmuje IEC62368-1, UL62368-1, EAC TP TC 004, BSMI CNS15598-1 oraz wymagania EMC: emisja klasy B wg EN55032, odporność wg EN55024, EN61000-3-2 i EN61000-3-3.

Zakres pracy to -30 °C … +70 °C z deratingiem, wilgotność 20 % … 95 % RH bez kondensacji. Przechowywanie jest możliwe w -40 °C … +85 °C przy 10 % … 95 % RH. Współczynnik temperaturowy napięcia wynosi ±0,05 %/°C w zakresie 0 °C … 50 °C.

Budowa, montaż i warunki eksploatacji

Obudowa ma wymiary 192 mm x 178 mm x 45,5 mm i masę ok. 0,98 kg. Złącze wyjściowe TB1 to zaciski śrubowe: piny 1,2 to +V, piny 3,4 to -V. Zalecany przekrój przewodów to 0,5 mm2 … 4,0 mm2, czyli 12 … 20 AWG, długość odizolowania ok. 9 mm, moment dokręcania 0,4 Nm … 0,5 Nm.

Na tylnym panelu znajduje się złącze programowania CN31 oraz gniazdo czujnika temperatury. Konstrukcja bez wentylatora ogranicza awaryjność i kurz w środku, a wibracyjna odporność 10 Hz … 500 Hz przy 2 G przez 10 min na oś potwierdza przydatność w instalacjach stacjonarnych i warsztatowych. Deklarowana trwałość MTBF to 1726,4 k h wg Telcordia SR-332.

Produkt jest przeznaczony do zastosowań profesjonalnych i objęty 3-letnią gwarancją.
