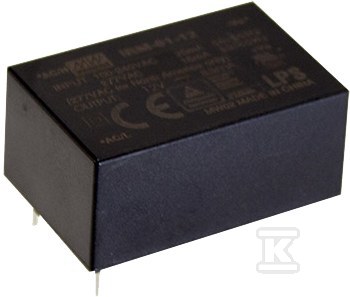

Moduł AC/DC 1W 15V 0.067A IRM-01-15

Miniaturowy zasilacz modułowy AC/DC 1 W do montażu na płytce drukowanej

Miniaturowy moduł zasilający przeznaczony do lutowania bezpośrednio na PCB urządzeń elektronicznych i automatyki przemysłowej. Seria IRM-01 łączy uniwersalne wejście AC/DC z bardzo małymi gabarytami 33,7 × 22,2 × 15 mm i masą ok. 0,019 kg, co pozwala na integrację w ograniczonych przestrzeniach bez dodatkowych elementów montażowych. Obudowa z żywicy fenolowej i pełne zalanie silikonem poprawiają odprowadzanie ciepła, zwiększają odporność na wibracje do 5 G oraz dają podstawową odporność na kurz i wilgoć.

Uniwersalne wejście i stabilne wyjście 15 V

Moduł pracuje z szerokim zakresem napięcia wejściowego 85…305 V AC 47…63 Hz oraz 120…370 V DC, co czyni go odpornym na wahania sieci i umożliwia zastosowanie w instalacjach przemysłowych. Na wyjściu uzyskuje się 15 V DC przy prądzie znamionowym 0,067 A i mocy 1 W.

• bardzo niskie pobieranie mocy jałowej poniżej 0,075 W
• sprawność do 77 %
• chłodzenie w sposób naturalny, bez wentylatora, przez konwekcję swobodną powietrza

Dzięki temu zasilacz spełnia wymagania dotyczące niskiego poboru mocy w stanie bez obciążenia i nadaje się do ciągłej pracy w systemach, w których liczy się energooszczędność.

Budowa, montaż i warunki pracy

Konstrukcja typu encapsulated jest gotowa do montażu w otwory na płytce drukowanej. Wymiary 33,7 mm długości, 22,2 mm szerokości i 15 mm wysokości pozwalają na gęste upakowanie elementów.

• montaż na PCB bez dodatkowych uchwytów
• zakres temperatury pracy od -30 °C do +85 °C
• izolacja wejście-wyjście 3000 V AC, klasa izolacji II

Phenolowa obudowa i zalanie silikonem zwiększają niezawodność mechaniczną i termiczną, a kompaktowy rozmiar ułatwia projektowanie urządzeń o małych gabarytach.

Ochrona, niezawodność i zgodność

Zasilacz jest wyposażony w podstawowe zabezpieczenia: przeciwzwarciowe, przeciążeniowe i przeciwprzepięciowe, co ogranicza ryzyko uszkodzenia podłączonego obwodu.

• zgodność z BS EN/EN55032 Class B bez dodatkowych filtrów
• producentem jest MEAN WELL E
• gwarancja producenta 3 lata

Wysoka niezawodność i prosta integracja sprawiają, że moduł sprawdza się w automatyce przemysłowej i innych aplikacjach wymagających stabilnego, kompaktowego źródła 15 V.
