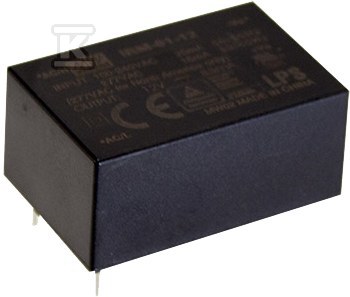

Moduł AC/DC 1W 24V 0.042A IRM-01-24

Miniaturowy zasilacz wbudowany 1 W 24 V do montażu na płytce drukowanej

Moduł AC/DC serii IRM-01 to kompaktowe źródło zasilania o mocy 1 W z pojedynczym wyjściem 24 V, przeznaczone do wbudowania w urządzenia elektroniczne i automatykę przemysłową. Dzięki uniwersalnemu zakresowi wejściowemu i bardzo niskiemu poborowi mocy w stanie bez obciążenia nadaje się do aplikacji, w których liczy się mały rozmiar, cicha praca bez wentylatora i stabilne napięcie wyjściowe przy szerokim zakresie temperatur.

Uniwersalne wejście, niskie pobieranie i kompaktowe wymiary

Zasilacz pracuje z wejściem 85 ~ 305 V AC oraz 120 ~ 430 V DC i częstotliwością 47 ~ 63 Hz, co pozwala na zasilanie z różnych sieci bez dodatkowych przestrajań. Typowa sprawność przy pełnym obciążeniu wynosi 77 %, a pobór mocy bez obciążenia jest poniżej 0,075 W. Wyjście 24 V jest dostępne w zakresie 25,2 ~ 32,4 V przy tolerancji ±2,5 %, z regulacją liniową ±0,5 % i regulacją obciążenia ±0,5 %. Prąd znamionowy to 42 mA, zakres pracy 0 ~ 42 mA, a tętnienia i szumy nie przekraczają 240 mVpp. Czas startu to ok. 600 ms, narastanie ok. 30 ms przy 230 V AC, a typowy czas podtrzymania to 40 ms przy 230 V AC. Wersja do montażu PCB ma wymiary 33,7 x 22,2 x 15 mm, wersja SMD 33,7 x 22,2 x 16 mm, masa ok. 0,024 kg. Chłodzenie odbywa się przez swobodną konwekcję powietrza.

Ochrona, izolacja i odporność elektromagnetyczna

Urządzenie ma klasę izolacji II i wytrzymałość izolacji wejście-wyjście 3 kV AC, rezystancja izolacji ? 100 M? przy 500 V DC. Zintegrowane zabezpieczenia obejmują zwarcie, przeciążenie powyżej 110 % mocy znamionowej w trybie hiccup z automatycznym powrotem oraz zabezpieczenie przeciwprzepięciowe z wyłączeniem napięcia wyjściowego i ograniczeniem diodą Zenera. Prąd upływu jest poniżej 0,25 mA przy 277 V AC. Spełnia wymagania bezpieczeństwa UL62368-1, TUV EN62368-1, EAC TP TC 004, BSMI CNS14336-1, a projekt odwołuje się do EN61558-1/-2-16. Kompatybilność elektromagnetyczna obejmuje zgodność z EN55032 CISPR32 klasa B bez dodatkowych elementów, EN61000-3-2,-3 oraz odporność EN61000-4-2,3,4,5,6,8,11, EN55035 na poziomie przemysłu ciężkiego. Urządzenie przechodzi test LPS i wibracyjny 10 ~ 500 Hz, 5 G przez 10 min na cykl, 60 min w osiach X, Y, Z.

Montaż, warunki pracy i niezawodność

Moduł jest dostępny w wersji PCB i SMD z możliwością lutowania falowego, ręcznego i reflow. Zalecana temperatura lutowania reflow dla wersji SMD to szczyt 240 °C przez max. 10 s. Zakres pracy to -30 ~ +85 °C z deratingiem, wilgotność 20 ~ 90 % RH bez kondensacji. Przechowywanie -40 ~ +100 °C, 10 ~ 95 % RH. Współczynnik temperaturowy ±0,03 %/°C w zakresie 0 ~ 75 °C. Średni czas między awariami to min. 1960 k h wg MIL-HDBK-217F przy 25 °C, a deklarowana żywotność w warunkach typowych jest znacznie wyższa. Producent deklaruje 3 lata gwarancji.
