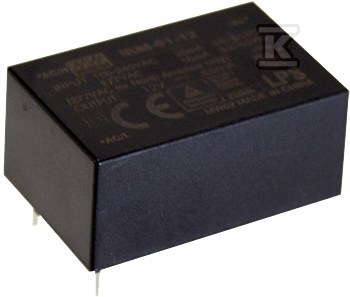

Moduł AC/DC 1W 3.3V 0.3A IRM-01-3.3

Miniaturowy moduł AC/DC 1 W 3,3 V do montażu na płytce drukowanej

Moduł AC/DC 1 W o napięciu wyjściowym 3,3 V przeznaczony jest do bezpośredniego lutowania na PCB w urządzeniach automatyki przemysłowej, aparaturze pomiarowej i elektronice użytkowej. Dzięki izolacji klasy II nie wymaga połączenia ochronnego, a wbudowane elementy filtrujące EMI pozwalają na pracę bez dodatkowych komponentów. Obudowa z tworzywa fenolowego zalana silikonowym ?????????? poprawia odprowadzanie ciepła, zwiększa odporność na wibracje i ogranicza wpływ pyłu oraz wilgoci.

Konstrukcja i montaż

Wykonanie PCB-mount ma wymiary 33,7 mm × 22,2 mm × 15 mm i masę ok. 0,024 kg, co pozwala na zabudowę w ciasnych obudowach przy zachowaniu dużej gęstości mocy. Chłodzenie odbywa się w otwartym obiegu powietrza, bez wentylatora. Zakres pracy to -30 ~ +85 °C przy wilgotności 20 ~ 90 % RH bez kondensacji, a konstrukcja jest odporna na wibracje 10 ~ 500 Hz przy 5 G. Izolacja wejście/wyjście wytrzymuje próbę 4,2 kV AC, a rezystancja izolacji wynosi 100 M? przy 500 V DC. Montaż THT umożliwia lutowanie falowe do 265 °C przez 5 s lub ręczne do 390 °C przez 3 s.

Parametry elektryczne i zabezpieczenia

Wejście akceptuje 85 ~ 305 V AC przy 47 ~ 63 Hz oraz 120 ~ 430 V DC, co pozwala na zasilanie z różnych sieci i źródeł stałego napięcia. Typowa sprawność wynosi 66 %, a pobór mocy bez obciążenia jest poniżej 0,075 W. Wyjście dostarcza stabilizowane 3,3 V DC z tolerancją ±2,5 %, prądem znamionowym 300 mA i mocą 1 W. Tętnienia i szumy nie przekraczają 150 mV p-p, a stabilizacja liniowa i obciążeniowa to ±0,5 %. Czas narastania to ok. 600 ms, a czas podtrzymania przy 230 V AC to ok. 40 ms. Zabezpieczenia obejmują zwarcie z wyłączeniem napięcia wyjściowego, przeciążenie w trybie hiccup z automatycznym powrotem oraz ograniczenie przepięcia w zakresie 3,8 ~ 4,9 V.

Zgodność, niezawodność i zastosowanie

Urządzenie spełnia wymagania bezpieczeństwa IEC62368-1, IEC61558-1/-2-16, UL62368-1 oraz normy EAC i BSMI. Emisja EMC jest zgodna z BS EN/EN55032 Class B, a odporność z BS EN/EN55035 na poziomie heavy industry, w tym impulsowy brosk L-N 1 kV. Klasa przepięciowa OVC II pozwala na pracę do wysokości 2000 m. Deklarowana niezawodność to MTBF min. 13 571,4 tys. h wg Telcordia SR-332 oraz 1 960,2 tys. h wg MIL-HDBK-217F w 25 °C. Producent deklaruje 3 lata gwarancji. Moduł sprawdza się w sterownikach, czujnikach, panelach HMI i innych elementach, gdzie liczy się małe gabaryty, niski pobór jałowy i brak konieczności uziemienia.
