Moduł AC/DC 1W 5V 0.2A IRM-01-5

Miniaturowy zasilacz modułowy AC/DC 1 W do montażu na PCB

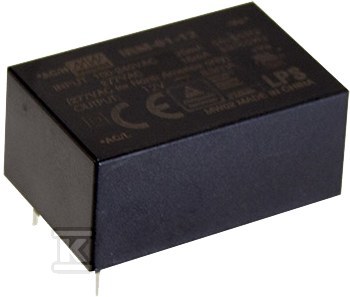

Zasilacz serii IRM-01 przeznaczony jest do bezpośredniego lutowania na płytce drukowanej urządzeń elektronicznych i automatyki przemysłowej. W obudowie z żywicy fenolowej o wymiarach 33,7 mm x 22,2 mm x 15 mm i masie ok. 19 g mieści się kompletny przetwornik AC/DC o mocy 1 W z wyjściem 5 V DC i prądem 0,2 A. Całkowicie zalany silikonem moduł poprawia odprowadzanie ciepła i zapewnia odporność na wibracje do 5 G, a także podstawową odporność na kurz i wilgoć.

Budowa, montaż i warunki pracy

Urządzenie montuje się w technologii THT na PCB. Chłodzenie odbywa się w otwartym obiegu powietrza, bez wentylatora. Klasa izolacji II bez pinu uziemienia upraszcza instalację w obwodach bez połączenia ochronnego. Izolacja wejście-wyjście 3 000 V oraz obudowa z tworzywa sztucznego w pełni zamknięta pozwalają na pracę w temperaturze od -30 °C do +70 °C, z możliwością przechowywania od -40 °C do +100 °C. Deklarowana niezawodność to MTBF 196 000 h przy oczekiwanej żywotności 30 000 h. Wbudowane elementy filtrujące EMI umożliwiają spełnienie wymagań EN 55032 klasa B bez dodatkowych filtrów zewnętrznych.

Parametry pracy i zabezpieczenia

Wejście akceptuje szeroki zakres napięcia 85 V do 305 V AC przy częstotliwości 47 Hz do 63 Hz oraz 120 V do 370 V DC. Pobór prądu w stanie jałowym jest poniżej 0,075 W, co ogranicza stratę energii w trybie bez obciążenia. Sprawność dla wersji 5 V wynosi ok. 70 %, a tolerancja napięcia wyjściowego to +/-2,5 % przy tętnie i szumie 150 mV p-p. Prąd rozruchowy nie przekracza 10 A, prąd upływu maksymalnie 0,25 mA.

Wbudowane zabezpieczenia to:

• ochrona przeciwzwarciowa SCP w trybie hiccup,
• ochrona przeciążeniowa OPP,
• ochrona przeciwprzepięciowa OVP.

Brak ochrony termicznej OTP w specyfikacji producenta. Złącza wejściowe i wyjściowe wykonane są w technologii THT, a liczba wyjść wynosi 1.

Zastosowania i zgodność

Moduł sprawdza się w elektronice przemysłowej, urządzeniach mechanicznych, automatyce fabrycznej oraz komponentach przenośnych urządzeń elektronicznych, gdzie liczy się mały rozmiar i gęstość mocy. Uniwersalny zakres wejściowy pozwala na zasilanie zarówno z sieci AC, jak i z obwodów DC bez zmiany konstrukcji.

Produkt spełnia wymagania norm bezpieczeństwa EN 62368-1, IEC 62368-1, UL 62368-1 oraz posiada oznaczenia CE, EAC, UKCA, BSMI. Gwarancja producenta wynosi 3 lata.
