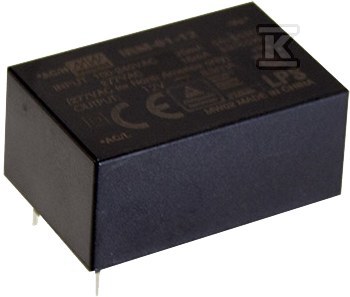

Moduł AC/DC 1W 9V 0.111A IRM-01-9

Miniaturowy zasilacz modułowy AC/DC 1 W na płytkę PCB z wyjściem 9 V DC

Zasilacz modułowy typu AC-DC o mocy 1 W przeznaczony do lutowania na płytce drukowanej urządzeń elektronicznych i automatyki przemysłowej. Pracuje z uniwersalnym wejściem 85-305 V AC oraz 120-430 V DC w zakresie częstotliwości 47-63 Hz, a na wyjściu dostarcza stabilne 9 V DC przy prądzie znamionowym 0,111 A. Konstrukcja klasy II bez pinu FG, chłodzenie konwekcyjne i obudowa z żywicy fenolowej z zalewą silikonową zapewniają odprowadzanie ciepła oraz odporność na wibracje do 5 G, kurz i wilgoć. Typowa sprawność wynosi 72 %, a pobór mocy bez obciążenia jest poniżej 0,075 W, co ogranicza straty w stanie spoczynku.

Budowa i montaż

Moduł ma formę encapsulated board mount do montażu lutowanego. Wymiary PCB to 33,7 mm x 22,2 mm x 15 mm, masa ok. 19 g. Obudowa z żywicy fenolowej i zalewa silikonowa zwiększają odprowadzanie ciepła i odporność mechaniczną. Chłodzenie odbywa się swobodną konwekcją powietrza, bez wentylatora. Izolacja klasy II oznacza brak pinu uziemienia. Zalecane parametry lutowania to fala 265 °C max 5 s, lutowanie ręczne 390 °C max 3 s. Dzięki kompaktowym gabarytom moduł mieści się w ciasnych przestrzeniach płyt sterowniczych i paneli.

Parametry pracy i zabezpieczenia

Znamionowa moc wyjściowa to 1 W przy napięciu 9 V DC i prądzie 0,111 A. Tolerancja napięcia wynosi ±2,5 %, regulacja liniowa ±0,5 % i regulacja obciążeniowa ±0,5 %. Tętnienia i szumy są ograniczone do max 150 mV p-p. Czas narastania to ok. 600 ms przy pełnym obciążeniu, a typowy czas podtrzymania to 40 ms przy 230 V AC i 12 ms przy 115 V AC. Zakres pracy to -30 °C do +85 °C przy wilgotności 20-90 % RH bez kondensacji. Zintegrowane zabezpieczenia to zwarcie, przeciążenie i przepięcie. Ochrona przeciążeniowa działa w trybie hiccup przy ?110 % mocy znamionowej i automatycznie wraca po usunięciu usterki. Ochrona przepięciowa odcina wyjście w zakresie 10,3-12,2 V. Wytrzymałość izolacji wejście-wyjście to 3 kV AC, rezystancja izolacji 100 M? przy 500 V DC.

Zgodność i zastosowania

Urządzenie spełnia wymagania norm bezpieczeństwa UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 oraz projektowo odnosi się do BS EN/EN61558-1/-2-16. Emisja EMC jest zgodna z BS EN/EN55032 klasy B bez dodatkowych komponentów, a odporność z BS EN/EN61000-4-2,3,4,5,6,8,11 i BS EN/EN55035 na poziomie przemysłu ciężkiego. Producent deklaruje 3 lata gwarancji oraz wysoką niezawodność potwierdzoną MTBF wg Telcordia SR-332.
