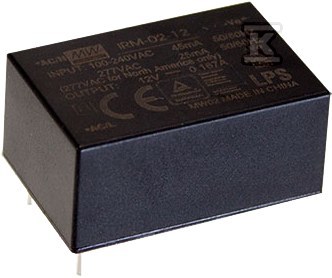

Moduł AC/DC 2W 12V 0.167A IRM-02-12

Miniaturowy zasilacz modułowy AC/DC 12 V 2 W do montażu na płytce drukowanej

Zasilacz impulsowy serii IRM-02 przeznaczony jest do bezpośredniego lutowania na PCB urządzeń elektronicznych i automatyki przemysłowej. Wersja 12 V dostarcza stabilne 12 V DC przy nominalnym prądzie 167 mA i mocy 2 W w obudowie o wymiarach 33,7 x 22,2 x 15 mm i masie 0,024 kg. Montaż typu through-hole pozwala na integrację w ciasnych układach, a konstrukcja klasy II bez pinu uziemiającego upraszcza instalację w sprzęcie bez połączenia ochronnego. Dzięki uniwersalnemu wejściu i bardzo niskiemu poborowi bez obciążenia moduł nadaje się do aplikacji wymagających pracy w szerokim zakresie sieci i długiej żywotności.

Uniwersalny zakres wejścia i parametry wyjściowe

Moduł akceptuje wejście 85 V ~ 305 V AC w zakresie częstotliwości 47 Hz ~ 63 Hz oraz 120 V ~ 430 V DC, co umożliwia stosowanie w instalacjach o różnych napięciach sieciowych bez zmiany zasilacza. Typowa sprawność wynosi 74 %, a producent deklaruje do 77 % w optymalnych warunkach. Pobór mocy bez obciążenia jest poniżej 0,075 W, co ogranicza straty w stanie czuwania.

Wyjście 12 V DC jest stabilizowane z dokładnością ±2,5 %, a regulacja względem zmian napięcia wejściowego i obciążenia wynosi ±0,5 %. Tętnienia i szumy nie przekraczają 150 mV pik-pik. Zakres prądu roboczego to 0 ~ 167 mA, a czas gotowości przy pełnym obciążeniu to ok. 600 ms z czasem narastania ok. 30 ms przy 115 V AC. Czas podtrzymania wynosi ok. 40 ms przy 230 V AC i ok. 12 ms przy 115 V AC. Prąd rozruchowy to ok. 5 A przy 115 V AC i ok. 10 A przy 230 V AC, a prąd upływu jest mniejszy niż 0,25 mA przy 277 V AC.

Konstrukcja, montaż i warunki środowiskowe

Obudowa z fenoloplastu zalana silikonem poprawia odprowadzanie ciepła i zwiększa odporność na wibracje do 5 G w zakresie 10 Hz ~ 500 Hz. Chłodzenie odbywa się przez naturalną konwekcję powietrza, bez wentylatorów. Moduł jest przeznaczony do lutowania falowego do 265 °C przez 5 s, lutowania ręcznego do 390 °C przez 3 s oraz do montażu SMD w wariancie z nieco wyższą obudową 16 mm.

Zakres pracy to -30 °C ~ +85 °C przy wilgotności 20 % ~ 90 % bez kondensacji. Przechowywanie jest możliwe w -40 °C ~ +100 °C przy 10 % ~ 95 % RH. Współczynnik temperaturowy wynosi ±0,03 %/°C w zakresie 0 °C ~ 75 °C. Izolacja wejście-wyjście to 3000 V AC, a test napięciowy to 3 kV AC. Rezystancja izolacji to 100 M? przy 500 V DC w 25 °C i 70 % RH.

Ochrona, EMC i zgodność z normami

Zintegrowane zabezpieczenia obejmują przeciążenie powyżej 110 % mocy znamionowej w trybie hiccup z automatycznym powrotem po usunięciu przyczyny, zabezpieczenie przeciwzwarciowe oraz zabezpieczenie przeciwprzepięciowe w zakresie 12,6 V ~ 16,2 V z wyłączeniem napięcia wyjściowego i ograniczeniem diodą Zenera.

Wbudowane elementy filtracji EMI pozwalają na spełnienie BS EN/EN55032 Klasa B bez dodatkowych komponentów. Zgodność emisji obejmuje BS EN/EN55032, BS EN/EN61000-3-2, -3, EAC TP TC 020, CNS13438 Klasa B. Odporność na zakłócenia obejmuje BS EN/EN61000-4-2,3,4,5,6,8,11 oraz BS EN/EN55035 na poziomie przemysłowym.

Normy bezpieczeństwa to UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1, projekt zgodnie z EN61558-1,2-16. Deklarowana niezawodność to MTBF 1960 tys. godzin wg MIL-HDBK-217F w 25 °C oraz 13571,4 tys. godzin wg Telcordia SR-332 Bellcore.
