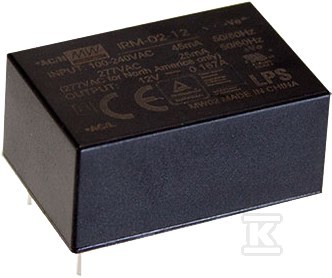

Moduł AC/DC 2W 12V 0.167A IRM-02-12S

Miniaturowy zasilacz AC/DC 2 W 12 V do montażu na płytę

Zasilacz modułowy serii IRM-02 przeznaczony jest do bezpośredniego montażu na płytce drukowanej w urządzeniach OEM, automatyce przemysłowej, przenośnej elektronice i małym sprzęcie sterującym. Wersja IRM-02-12S zapewnia stabilne wyjście 12 V DC o mocy 2 W przy prądzie znamionowym 167 mA i została zaprojektowana jako rozwiązanie kompaktowe, o uniwersalnym wejściu i niskim poborze mocy jałowej. Dzięki klasie izolacji II i wbudowanej filtracji EMC nadaje się do zastosowań międzynarodowych bez dodatkowych elementów.

Konstrukcja SMD i warunki mechaniczne

Obudowa z fenoloplastu z zalewą silikonową ułatwia odprowadzanie ciepła i zwiększa odporność na wibracje do 5 G w zakresie 10 ~ 500 Hz. Chłodzenie odbywa się w sposób naturalny, przez swobodną konwekcję powietrza, bez wentylatora. Wymiary montażowe to ok. 33,7 mm x 22,2 mm x 15 mm, co pozwala na integrację w ciasnych przestrzeniach PCB. Masa jednostkowa to ok. 19 g.

Konstrukcja jest odporna na warunki środowiskowe: zakres pracy od -30 °C do +85 °C przy wilgotności 20 ~ 90 % RH bez kondensacji. Współczynnik temperaturowy wynosi ±0,03 % / °C w zakresie 0 ~ 75 °C. Dopuszczalne parametry lutowania to fala 265 °C przez 5 s max, lutowanie ręczne 390 °C przez 3 s max, a dla wersji SMD opłukanie 240 °C przez 10 s max. Izolacja wejście-wyjście wytrzymuje próbę 3 kV AC, a rezystancja izolacji to 100 M? przy 500 V DC / 25 °C, 70 % RH.

Parametry elektryczne i uniwersalne wejście

Wejście akceptuje szeroki zakres napięcia 85 ~ 305 V AC przy 47 ~ 63 Hz oraz 120 ~ 430 V DC, co umożliwia zasilanie z różnych sieci na całym świecie. Typowa sprawność to 74 %, a maksymalna sięga 77 %. Pobór mocy bez obciążenia jest poniżej 0,075 W, a prąd pobierany przy 277 V AC to ok. 25 mA. Prąd rozruchowy wynosi ok. 10 A / 230 V AC, a prąd upływu jest mniejszy niż 0,25 mA / 277 V AC.

Wyjście 12 V DC jest stabilizowane z dokładnością ±2,5 %, przy tętnie maksymalnym 150 mV peak-peak. Niezależność od napięcia wejściowego to ±0,5 %, a od obciążenia ±0,5 %. Czas gotowości to ok. 600 ms, a czas narastania 30 ms przy 230 V AC i 115 V AC w pełnym obciążeniu. Czas podtrzymania wynosi typowo 40 ms / 230 V AC i 12 ms / 115 V AC przy pełnym obciążeniu. Zakres prądu pracy to 0 ~ 167 mA przy nominalnej mocy 2 W.

Ochrona, zgodność EMC i środowiskowe

Zintegrowane zabezpieczenia obejmują przeciążenie powyżej 110 % mocy znamionowej w trybie przerywanego ograniczenia z automatycznym powrotem po usunięciu usterki oraz zabezpieczenie przeciwprzepięciowe w zakresie 12,6 ~ 16,2 V z wyłączeniem wyjścia i ograniczeniem stabilizatorem.

Produkt spełnia wymagania bezpieczeństwa UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1 oraz konstrukcję zgodną z EN61558-1, -2-16. Emisja elektromagnetyczna jest zgodna z BS EN/EN55032 Klasa B bez dodatkowych komponentów, a odporność z BS EN/EN61000-4-2,3,4,5,6,8,11 i BS EN/EN55035 na poziomie przemysłowym. Znamionowa wytrzymałość na przepięcia impulsowe L-N to 1 kV.

Dzięki niskiemu poborowi jałowemu i wysokiej sprawności moduł wpisuje się w wymagania dotyczące ograniczenia zużycia energii w elektronice. Wysoka niezawodność potwierdzona jest danymi MTBF wg Telcordia SR-332 i MIL-HDBK-217F.
