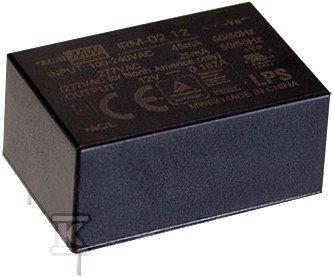

Moduł AC/DC 2W 15V 0.133A IRM-02-15

Miniaturowy zasilacz modułowy AC/DC 2 W 15 V do montażu na płytce

Moduł IRM-02-15 to kompaktowe źródło impulsowe o mocy 2 W z uniwersalnym wejściem AC 85 ~ 305 V i DC 120 ~ 430 V, przeznaczone do montażu w otworach na PCB w urządzeniach elektronicznych i automatyce przemysłowej. Zapewnia stabilne napięcie wyjściowe 15 V przy prądzie znamionowym 133 mA w zakresie 0 ~ 133 mA, w obudowie o wymiarach 33,7 x 22,2 x 15 mm i masie ok. 0,024 kg. Chłodzenie odbywa się swobodną konwekcją, a klasa izolacji II eliminuje potrzebę pinu ochronnego. Niskie pobieranie mocy bez obciążenia poniżej 0,075 W i wysoka sprawność typowa ok. 75% pozwalają spełnić wymagania dotyczące minimalnego poboru energii.

Konstrukcja i montaż

Obudowa wykonana jest z fenolowego tworzywa samogasnącego z zalewą silikonową, co poprawia odprowadzanie ciepła i zwiększa odporność na wibracje do 5 G w zakresie 10 ~ 500 Hz. Konstrukcja zapewnia podstawową ochronę przed pyłem i wilgocią. Wersja do montażu przewlekanego ma wymiary 33,7 x 22,2 x 15 mm, a wariant SMD 33,7 x 22,2 x 16 mm. Zalecane warunki lutowania to lutowanie falowe 265 °C przez max. 5 s, lutowanie ręczne 390 °C przez max. 3 s oraz lutowanie opływowe dla SMD 240 °C przez max. 10 s. Moduł pracuje w temperaturze -30 ~ +85 °C przy wilgotności 20 ~ 90% RH bez kondensacji, a zakres przechowywania to -40 ~ +100 °C i 10 ~ 95% RH. Współczynnik temperaturowy wynosi ±0,03%/°C w zakresie 0 ~ 75 °C.

Parametry pracy i zabezpieczenia

Wejście akceptuje 85 ~ 305 V AC przy 47 ~ 63 Hz oraz 120 ~ 430 V DC. Typowy prąd pobierany przy 277 V AC to 25 mA, prąd rozruchowy ok. 5 A przy 115 V AC i 10 A przy 230 V AC, a prąd upływu jest poniżej 0,25 mA przy 277 V AC. Czas gotowości to ok. 600 ms, a czas narastania 30 ms przy pełnym obciążeniu. Czas podtrzymania napięcia wynosi typowo 40 ms przy 230 V AC i 12 ms przy 115 V AC. Tętnienia i szumy są ograniczone do 200 mV p-p, dokładność napięcia to ±2,5%, regulacja liniowa ±0,5% i regulacja obciążeniowa ±0,5%. Zabezpieczenia obejmują przeciążenie powyżej 110% mocy znamionowej w trybie hiccup z automatycznym powrotem, zwarcie wyjścia oraz zabezpieczenie przeciwprzepięciowe w zakresie 15,7 ~ 20,3 V z wyłączeniem napięcia wyjściowego i ograniczeniem diodą Zenera. Izolacja wejście-wyjście wytrzymuje 3 kV AC, a rezystancja izolacji to 100 M? przy 500 V DC w 25 °C i 70% RH.

Zgodność i zastosowania

Moduł spełnia wymagania EMC bez dodatkowych komponentów, w tym BS EN/EN55032 Klasa B, BS EN/EN61000-3-2, -3, BS EN/EN61000-4-2,3,4,5,6,8,11 oraz BS EN/EN55035 na poziomie przemysłowym. Bezpieczeństwo potwierdzają normy UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1 oraz konstrukcja zgodna z EN61558-1,2-16. Wbudowane filtry EMC ograniczają emisje i zapewniają odporność na zakłócenia. Średnie czasowe między awariami wynosi 13 571,4 tys. h wg Telcordia SR-332 oraz 1 960,2 tys. h wg MIL-HDBK-217F w 25 °C. Dzięki uniwersalnemu wejściu, małej obudowie i pracy w szerokim zakresie temperatur moduł nadaje się do zasilania różnego elektronicznego lub przemysłowego automatyzowanego sprzętu montowanego na płytce drukowanej.
