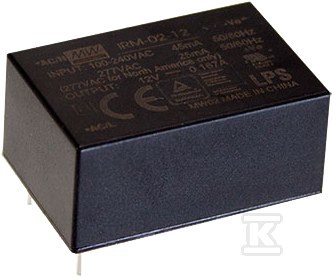

Moduł AC/DC 2W 15V 0.133A IRM-02-15S

Miniaturowy moduł AC/DC 2 W 15 V do montażu na płytce

Moduł impulsowy IRM-02-15S to zasilacz o mocy 2 W z wyjściem 15 V DC przeznaczony do bezpośredniego montażu na PCB lub w wersji SMD. Uniwersalny zakres wejściowy 85 ~ 305 V AC oraz 120 ~ 430 V DC pozwala na pracę w instalacjach z różnym napięciem sieciowym bez dodatkowej selekcji wersji. Niskie pobieranie mocy w stanie jałowym poniżej 0,075 W i sprawność do 77 % ograniczają stratne ciepło, co jest istotne w gęsto upakowanych urządzeniach automatyki i elektroniki przenośnej.

Budowa, wymiary i montaż

Obudowa z fenoloplastu z zalewą silikonową poprawia odprowadzanie ciepła i zwiększa odporność na wibracje do 5 G w zakresie 10 ~ 500 Hz. Rozwiązanie zapewnia podstawową ochronę przed pyłem i wilgocią, a chłodzenie odbywa się swobodną konwekcją bez wentylatora. Klasa izolacji II eliminuje potrzebę pinu uziemienia.

Wersja SMD ma wymiary 33,7 x 22,2 x 16 mm i masę ok. 0,024 kg. Pady do lutowania powierzchniowego pozwalają na automatyczną obróbkę. Dopuszczalne warunki lutowania to fala 265 °C przez 5 s, lutowanie ręczne 390 °C przez 3 s oraz reflow 240 °C przez 10 s. Kompaktowy format ułatwia integrację w sterownikach, panelach pomiarowych i urządzeniach przemysłowych, gdzie każdy milimetr płytki ma znaczenie.

Zakres pracy, wydajność i niezawodność

Zasilacz pracuje w temperaturze od -30 do +85 °C przy wilgotności 20 ~ 90 % bez kondensacji, a zakres przechowywania to -40 do +100 °C. Współczynnik temperaturowy ±0,03 %/°C w zakresie 0 ~ 75 °C utrzymuje stabilność napięcia wyjściowego 15 V z dokładnością ±2,5 %. Regulacja liniowa i obciążeniowa na poziomie ±0,5 % oraz szumy i tętnienia do 200 mV pik-pik pozwalają na zasilanie układów wrażliwych na zakłócenia.

Czas gotowości to ok. 600 ms, a narastanie 30 ms przy pełnym obciążeniu. Czas podtrzymania wynosi 40 ms przy 230 V AC i 12 ms przy 115 V AC. Średnie czas między awariami deklarowany na poziomie 13 571,4 tys. godzin wg Telcordia SR-332 oraz 1 960,2 tys. godzin wg MIL-HDBK-217F przy 25 °C świadczy o długiej żywotności w ciągłej pracy.

Ochrona, EMC i zgodność

Wbudowane zabezpieczenia obejmują zwarcie, przeciążenie powyżej 110 % mocy znamionowej w trybie hiccup z automatycznym powrotem oraz zabezpieczenie przeciwprzepięciowe w zakresie 15,7 ~ 20,3 V z wyłączeniem wyjścia i ograniczeniem diodą Zenera. Prąd rozruchowy to 5 A przy 115 V AC i 10 A przy 230 V AC, a prąd upływu jest mniejszy niż 0,25 mA przy 277 V AC.

Moduł spełnia wymagania bezpieczeństwa UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1 oraz projektowany zgodnie z EN61558-1/-2-16. Izolacja wejście-wyjście wytrzymuje 3 kV AC, a rezystancja izolacji to 100 M? przy 500 V DC. Kompatybilność elektromagnetyczna obejmuje zgodność z BS EN/EN55032 klasa B bez dodatkowych elementów filtrujących, BS EN/EN61000-3-2,-3 oraz odporność wg BS EN/EN61000-4-2,3,4,5,6,8,11 i BS EN/EN55035 w warunkach przemysłowych.
