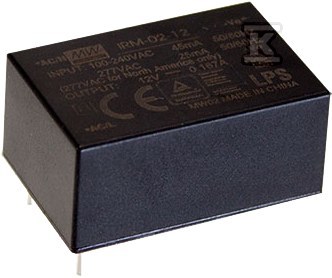

Moduł AC/DC 2W 3.3V 0.6A IRM-02-3.3

Miniaturowy moduł AC/DC 2 W 3,3 V do montażu na płytce drukowanej

Moduł AC-DC 2 W z wyjściem 3,3 V DC przeznaczony jest do bezpośredniego lutowania na płytce drukowanej w urządzeniach elektronicznych i automatyki przemysłowej. Uniwersalny zakres wejściowy 85 ~ 305 V AC oraz 120 ~ 430 V DC pozwala na zasilanie z sieci 115 V, 230 V i 277 V bez dodatkowej selekcji wersji. Niskie pobieranie mocy w stanie jałowym poniżej 0,075 W i typowa sprawność 66 % przy pełnym obciążeniu ograniczają stratne ciepło w zabudowie.

Konstrukcja i montaż

Obudowa z tworzywa fenolowego z zalewą silikonową poprawia odprowadzanie ciepła i zwiększa odporność na drgania do 5 G w zakresie 10 ~ 500 Hz. Wersja do montażu przez otwory ma wymiary długość 33,7 mm, szerokość 22,2 mm, wysokość 15 mm i masę ok. 0,024 kg. Chłodzenie odbywa się swobodną konwekcją powietrza, bez wentylatora. Izolacja klasy II bez styku ochronnego FG upraszcza instalację. Dopuszczalne temperatury lutowania to 265 °C przez 5 s w lutowaniu falowym i 390 °C przez 3 s w lutowaniu ręcznym. Moduł jest dostępny także w wersji SMD o wysokości 16 mm.

Zakres pracy, zabezpieczenia i kompatybilność elektromagnetyczna

Wejście akceptuje 85 ~ 305 V AC przy częstotliwości 47 ~ 63 Hz. Wyjście stabilizuje napięcie 3,3 V DC w zakresie prądu 0 ~ 600 mA przy mocy znamionowej 2 W. Dokładność napięcia wynosi ±2,5 %, stabilność względem zmian napięcia sieci ±0,5 % i względem obciążenia ±0,5 %. Tętnienia i szumy nie przekraczają 150 mV pik-pik. Czas gotowości to ok. 600 ms, czas narastania ok. 30 ms przy 230 V AC i 115 V AC, a czas podtrzymania ok. 40 ms przy 230 V AC i 12 ms przy 115 V AC w pełnym obciążeniu.

Zintegrowana ochrona obejmuje zwarcie, przeciążenie powyżej 110 % mocy znamionowej w trybie hiccup z automatycznym powrotem oraz zabezpieczenie przeciwprzepięciowe w zakresie 3,8 ~ 4,9 V z wyłączeniem wyjścia. Izolacja wejście-wyjście wytrzymuje 3 kV AC, rezystancja izolacji to 100 M? przy 500 V DC. Wbudowane elementy filtracji pozwalają spełnić BS EN/EN55032 klasa B bez dodatkowych komponentów. Spełnione są wymagania EMC BS EN/EN61000-4-2,3,4,5,6,8,11 oraz BS EN/EN55035 na poziomie przemysłowym.

Zastosowanie i warunki środowiskowe

Zakres pracy to temperatura -30 ~ +85 °C i wilgotność 20 ~ 90 % względnej bez kondensacji. Przechowywanie dopuszczalne jest w -40 ~ +100 °C przy 10 ~ 95 % wilgotności względnej. Współczynnik temperaturowy wynosi ±0,03 %/°C w zakresie 0 ~ 75 °C. Średnie czas bezawaryjnej pracy to minimum 13 571,4 tys. godzin wg Telcordia SR-332 oraz 1 960,2 tys. godzin wg MIL-HDBK-217F w 25 °C.

Brak wentylatora, kompaktowe gabaryty i odporność na drgania predysponują moduł do automatyki przemysłowej, urządzeń pomiarowych, sterowników maszyn i elektroniki OEM pracującej w różnych sieciach zasilających.
