Moduł AC/DC 2W 9V 0.222A IRM-02-9

Miniaturowy moduł zasilający AC/DC 9 V 2 W do montażu na PCB

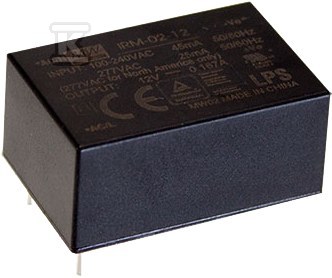

Moduł IRM-02-9 to kompaktowy zasilacz typu Open Frame przeznaczony do bezpośredniego lutowania na płytce drukowanej. Zapewnia stabilne napięcie 9 V DC przy mocy 2 W i prądzie znamionowym 0,222 A, co sprawdza się w zasilaniu mikrokontrolerów, układów cyfrowych, małych sterowników i modułów automatyki. Uniwersalny zakres wejściowy 85 ~ 305 V AC oraz 120 ~ 430 V DC pozwala na stosowanie tego samego elementu w urządzeniach przeznaczonych na różne rynki bez konieczności zmiany zasilacza. Niskie pobory mocy w stanie bez obciążenia poniżej 0,075 W oraz wysoka sprawność typowa 72 % przekładają się na mniejsze nagrzewanie i niższe koszty eksploatacji w aplikacjach pracujących przez długi czas.

Konstrukcja i montaż

Obudowa typu open frame ma wymiary 33,7 x 22,2 x 15 mm w wersji przewlekanej THT i 33,7 x 22,2 x 16 mm w wersji SMD. Masa ok. 0,024 kg ułatwia integrację w lekkich konstrukcjach OEM. Moduł jest wykonany w klasie II izolacji, bez pinu FG, z wbudowanymi elementami filtrującymi EMI, co ogranicza emisję zakłóceń i upraszcza montaż. Chłodzenie odbywa się w otwartym obiegu powietrza, a dopuszczalna temperatura lutowania to 260 ? przez 10 s. Odporność na wibracje 10 ~ 500 Hz przy 5 G przez 10 min na każdej osi X, Y, Z czyni go odpowiednim do zastosowań przemysłowych i przenośnych. Dzięki dwóm wariantom montażowym, przewlekanemu i powierzchniowemu, instalator może dobrać sposób umieszczenia na PCB do istniejącego projektu.

Parametry pracy i zabezpieczenia

Wejście akceptuje 85 ~ 305 V AC przy częstotliwości 47 ~ 63 Hz oraz 120 ~ 430 V DC. Typowy prąd wejściowy to 45 mA przy 115 V AC, 30 mA przy 230 V AC i 25 mA przy 277 V AC. Prąd rozruchowy wynosi ok. 5 A przy 115 V AC i 10 A przy 230 V AC, a prąd upływu jest mniejszy niż 0,25 mA przy 277 V AC. Czas narastania napięcia to ok. 600 ms, a czas podtrzymania typowo 40 ms przy 230 V AC i 12 ms przy 115 V AC w pełnym obciążeniu.

Wyjście 9 V DC jest stabilizowane z tolerancją ±2,5 %, regulacją liniową ±0,5 % i regulacją obciążeniową ±0,5 %. Tętnienia i szumy nie przekraczają 150 mV p-p. Zabezpieczenie przeciążeniowe zadziała przy ?110 % mocy znamionowej w trybie hiccup z automatycznym powrotem po usunięciu przyczyny. Zabezpieczenie przeciwprzepięciowe odcina wyjście w zakresie 10,3 ~ 12,2 V, chroniąc podłączony układ. Temperatura pracy od -30 ? do +85 ? przy wilgotności 20 ~ 90 % RH bez kondensacji oraz współczynnik temperaturowy ±0,03 %/? w zakresie 0 ~ 60 ? zapewniają przewidywalną pracę w różnych warunkach środowiskowych.

Zgodność, normy i typowe zastosowania

Moduł spełnia wymagania bezpieczeństwa UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 oraz projekt jest zgodny z BS EN/EN61558-1/-2-16. Izolacja wejście-wyjście wytrzymuje 3 kV AC, a rezystancja izolacji wynosi 100 M? przy 500 V DC w 25 ? i 70 % RH. Kompatybilność elektromagnetyczna obejmuje zgodność z BS EN/EN55032 Class B, BS EN/EN61000-3-2,-3 oraz odporność na zakłócenia zgodnie z BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024 na poziomie ciężkiego przemysłu, z impulsem przepięciowym L-N 1 kV i kryterium A.

Średni czas między awariami MTBF wynosi minimum 1960 k godzin wg MIL-HDBK-217F w 25 ?. Taki zestaw parametrów sprawia, że IRM-02-9 jest wykorzystywany w elektronice przemysłowej i komercyjnej, w urządzeniach OEM produkowanych na rynki międzynarodowe, gdzie liczy się mały rozmiar, szeroki zakres zasilania i niski pobór mocy w stanie jałowym.
