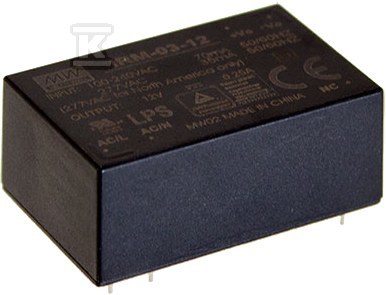

Moduł AC/DC 3W 3.3V 0.9A IRM-03-3.3S

Kompaktowy moduł zasilający AC/DC 3 W do montażu powierzchniowego na PCB

Miniaturowy zasilacz impulsowy przeznaczony do bezpośredniej integracji na płytce drukowanej, w wersji do montażu powierzchniowego SMD. Seria IRM-03 od Mean Well została zaprojektowana jako uniwersalne źródło 3 W z szerokim zakresem napięcia wejściowego i bardzo niskim poborem mocy w stanie jałowym, co pozwala na zastosowanie w urządzeniach przemysłowych, automatyce, ITE i elektronice użytkowej, gdzie liczy się mały rozmiar i stabilne napięcie 3,3 V DC.

Obudowa fenolowa zalana silikonem poprawia odprowadzanie ciepła i zwiększa odporność mechaniczną. Moduł pracuje w trybie konwekcyjnym, bez wentylatora, co przekłada się na cichą pracę i brak ruchomych części. Klasa izolacji II eliminuje wymóg uziemienia, a konstrukcja open frame ułatwia montaż w ciasnych przestrzeniach.

Konstrukcja i montaż powierzchniowy

Wariant S to wersja SMD z wymiarami 37 mm x 24 mm x 16 mm i masą ok. 0,023 kg. Wymiary pozwalają na gęstą zabudowę na PCB, a wyprowadzenia do montażu powierzchniowego skracają czas lutowania i upraszczają automatyzację produkcji. Wersja do montażu przewlekanego ma wysokość 15 mm, wersja SMD 16 mm.

Obudowa zalana silikonem zapewnia podstawową odporność na kurz i wilgoć oraz tłumienie drgań. Deklarowana odporność na wibracje to 5 G w zakresie 10 Hz do 500 Hz. Chłodzenie odbywa się swobodnym obiegiem powietrza, bez konieczności dodatkowych radiatorów przy nominalnym obciążeniu w temperaturze otoczenia 25°C.

Kompaktowy footprint 37 mm x 24 mm ułatwia projektowanie urządzeń o ograniczonej głębokości. Brak konieczności uziemienia upraszcza schemat i zmniejsza liczbę połączeń w instalacji.

Zakres napięć, sprawność i pobór mocy

Moduł akceptuje uniwersalne napięcie wejściowe 85 V AC do 305 V AC oraz 120 V DC do 430 V DC przy częstotliwości 47 Hz do 63 Hz. Szeroki zakres wejściowy umożliwia zasilanie z sieci 100 V, 230 V i 277 V bez przełączania, a także z zasilaczy DC w instalacjach przemysłowych.

Na wyjściu uzyskuje się stabilne 3,3 V DC przy prądzie znamionowym 0,9 A i mocy 3 W. Tętnienia i szumy nie przekraczają 100 mV p-p przy pełnym obciążeniu. Sprawność typowa wynosi 68% przy 230 V AC i 25°C, a pobór mocy bez obciążenia jest poniżej 0,075 W, co spełnia wymagania współczesnych regulacji efektywności energetycznej.

Niski pobór w stanie jałowym ogranicza straty w urządzeniach pracujących w trybie czuwania. Czas narastania napięcia wyjściowego to ok. 30 ms, czas podtrzymania ok. 40 ms, a czas ustalania ok. 600 ms przy 230 V AC. Prąd rozruchowy jest ograniczony, maksymalnie ok. 20 A przy 230 V AC.

Zabezpieczenia, warunki pracy i zgodność

Zintegrowane zabezpieczenia chronią instalację i obciążenie. Działa zabezpieczenie przeciwzwarciowe SCP z trybem hiccup i automatycznym powrotem, zabezpieczenie przeciążeniowe OLP w zakresie 105% do 260% napięcia wyjściowego znamionowego oraz zabezpieczenie nadnapięciowe OVP przy 115% do 135% napięcia znamionowego. Izolacja wejście-wyjście wytrzymuje 3 000 V AC.

Zakres temperatur pracy to -30°C do +85°C z deratingiem prądu przy wyższych temperaturach. Temperatura składowania wynosi -40°C do +100°C. Deklarowany MTBF to 2 137 600 h, a oczekiwana żywotność 30 000 h przy typowych warunkach.

Kompatybilność EMC to EN55032 klasa B bez dodatkowych komponentów filtracyjnych. Spełnione są normy bezpieczeństwa UL62368-1, IEC62368-1, EN62368-1, EN60335-1, EN61558-1/-2-16, EAC TP TC 004, BSMI CNS15598-1 oraz znak CE. Prąd upływu jest mniejszy niż 0,25 mA przy 277 V AC.

Produkt objęty jest 3-letnią gwarancją producenta.
