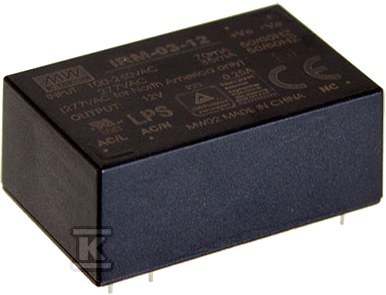

Moduł AC/DC 3W 5V 0.6A IRM-03-5

Miniaturowy moduł zasilający AC/DC 3 W do integracji na PCB

Moduł Mean Well serii IRM-03 to zasilacz Open Frame o mocy 3 W przeznaczony do bezpośredniego montażu na płytce drukowanej. W wersji IRM-03-5 zapewnia stabilne wyjście 5 V DC przy prądzie do 0,6 A, z tolerancją napięcia +/-2,5 % i tętnieniami na poziomie 100 mV p-p. Dzięki uniwersalnemu zakresowi wejściowemu 85-305 V AC oraz 120-430 V DC urządzenie działa z sieciami jednofazowymi i z zasilaniem stałym, co ułatwia globalne zastosowanie w urządzeniach przemysłowych, automatyce i elektronice użytkowej.

Konstrukcja w technologii THT typu Blank umożliwia lutowanie przewlekane, a dostępna jest również wersja SMD. Obudowa fenolowa zalana silikonem poprawia odprowadzanie ciepła i zwiększa odporność mechaniczną. Chłodzenie odbywa się swobodnym obiegiem powietrza, bez wentylatora.

Zasilanie, wydajność i pobór mocy

Zakres napięcia wejściowego 85-305 V AC / 120-430 V DC pozwala na pracę w szerokich warunkach sieciowych bez dodatkowych przestrajań. Przy pełnym obciążeniu i 230 V AC sprawność typowa wynosi 72 %. Pobór mocy w stanie bez obciążenia jest utrzymany poniżej 0,1 W, co ogranicza stratne ciepło w aplikacjach pracujących w trybie czuwania.

Wyjście 5 V DC jest stabilizowane w zakresie 0-0,6 A, co daje moc znamionową 3 W. Parametry tętnień i szumów mierzone są przy 20 MHz z kondensatorem 0,1 µF i 47 µF. Szeroki zakres temperatur pracy od -30 °C do +85 °C oraz klasa izolacji II bez wymogu uziemienia zwiększają elastyczność integracji.

Konstrukcja, montaż i warunki środowiskowe

Wymiary wersji do montażu PCB to 37 x 24 x 15 mm, a wariantu SMD 37 x 24 x 16 mm. Niewielka obudowa zapewnia dużą gęstość mocy przy zachowaniu pełnej izolacji plastikowej. Moduł jest odporny na wibracje do 5 G w zakresie 10-500 Hz i oferuje podstawową odporność na kurz i wilgoć dzięki zalaniu silikonem.

Chłodzenie konwekcyjne nie wymaga dodatkowych elementów mechanicznych. Temperatura pracy od -30 °C do +85 °C oraz praca w otwartym obiegu powietrza pozwalają na zastosowanie w szafach sterowniczych i obudowach bez wymuszonego nawiewu.

Zabezpieczenia, zgodność i certyfikaty

Układ jest chroniony przed zwarciem wyjścia SCP, przeciążeniem OLP oraz przepięciem wyjściowym OVP. Zabezpieczenia działają automatycznie bez konieczności interwencji serwisowej. Kompatybilność EMC spełnia wymagania EN55032 Klasa B bez dodatkowych komponentów.

Produkt spełnia wymagania norm UL62368-1, IEC62368-1, EN62368-1, EN60335-1, EN61558-1/-2-16, EAC TP TC 004, BSMI CNS15598-1 oraz posiada oznaczenie CE. Gwarancja producenta wynosi 3 lata.
