Moduł redundantnego zasilania 48V 40A ERDN40-48

Niezawodność systemów zasilania w krytycznych instalacjach

Moduł redundantnego zasilania ERDN40 umożliwia budowę systemów z redundancją N+1 lub 1+1 - kluczowe rozwiązanie tam, gdzie przerwa w dostawie energii oznacza straty finansowe lub zagrożenie bezpieczeństwa. Producent oferuje trzy wersje napięciowe: 12V, 24V i 48V, a prezentowany model obsługuje napięcie 48V DC z obciążalnością do 40A ciągłej i 60A szczytowej (przez maksymalnie 5 sekund).

Konstrukcja, parametry środowiskowe i trwałość

Zastosowanie tranzystorów MOSFET zamiast tradycyjnych diod to główna innowacja serii ERDN40. Rezultat? Spadek napięcia na module wynosi maksymalnie 0,2V, a sprawność sięga 98%. Mniej ciepła oznacza mniejsze obciążenie termiczne obudowy i dłuższą żywotność zarówno samego modułu, jak i podłączonych zasilaczy.

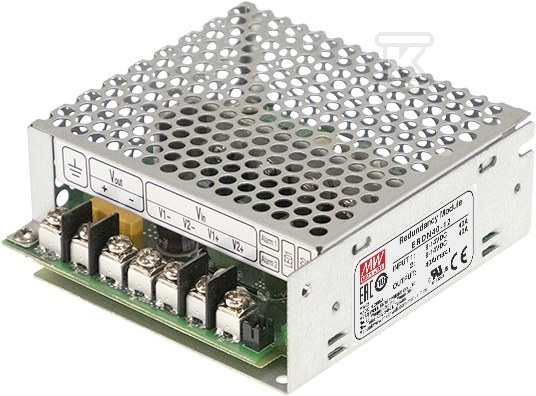

Obudowa typu enclosed z wymiarami 97×99×36 mm mieści dwa kanały wejściowe DC i jedno wyjście - prosta konfiguracja, która pozwala podłączyć nawet kilka modułów kaskadowo dla większych instalacji. Chłodzenie bierne (free air convection) eliminuje wentylator i związane z nim ryzyko awarii mechanicznej - moduł pracuje całkowicie bezgłośnie.

Moduł pracuje w zakresie temperatur od -40°C do +80°C, przy czym powyżej +60°C konieczne jest uwzględnienie deratingu prądowego (wykres deratingu dostępny w dokumentacji producenta). Wilgotność robocza to 5-95% RH bez kondensacji, a temperatura składowania sięga -40°C do +85°C.

Średni czas bezawaryjnej pracy (MTBF) wynosi minimum 1687,9 tysiąca godzin według normy Telcordia SR-332 (Bellcore), co przy ciągłej pracy 24 godziny na dobę przekłada się na ponad 192 lata teoretycznej eksploatacji. Wahania temperatury nie wpływają istotnie na parametry - współczynnik temperaturowy to jedynie ±0,03%/°C.

Obudowa wytrzymuje wibracje zgodnie z normą IEC61373 (kategorii urządzeń montowanych w taborze kolejowym i pojazdach), co świadczy o solidności konstrukcji mechanicznej.

Normy bezpieczeństwa i kompatybilność EMC

Urządzenie certyfikowano między innymi według:

• IEC62368-1 oraz UL62368-1 - normy bezpieczeństwa dla sprzętu audio/wideo i teleinformatycznego,
• EAC TP TC 004 - wymogi dla rynku euroazjatyckiego,
• Dyrektywy EMC emission Class B (BS EN/EN55032) oraz immunity (BS EN/EN55035, BS EN/EN61000-6-2) - moduł nie będzie generował zakłóceń radiowych ani nie będzie podatny na typowe przepięcia i zaburzenia sieciowe.

Testy odporności obejmują między innymi:

• ESD do 15 kV (wyładowanie powietrzne) i 8 kV (kontaktowe),
• EFT/Burst na poziomie 2 kV,
• Surge do 2 kV między liniami a masą,
• Pole magnetyczne do 30 A/m.

Izolacja galwaniczna między wejściem a wyjściem oraz między obwodami przekaźnikowymi wynosi powyżej 100 M? przy napięciu probierczym 500 V DC.

Funkcjonalność alarmowa, tryby pracy i instalacja

Każdy moduł wyposażono w dwa niezależne kanały alarmowe:

Funkcja	Specyfikacja
Sygnalizacja DC OK	Dioda LED koloru zielonego
Przekaźniki alarmowe	Zestyk zwierny, max 30V DC / 1A (obciążenie rezystancyjne)
Próg alarmu niskiego napięcia (dla trybu 48V)	❤️4,2 V (±5%)
Próg alarmu wysokiego napięcia	>63 V (±5%)

Zestyki przekaźnikowe pozwalają na integrację z systemami BMS lub sterownikami PLC - w razie awarii jednego z zasilaczy lub przekroczenia dopuszczalnego zakresu napięcia system otrzymuje sygnał alarmowy jeszcze przed faktyczną utratą zasilania.

ERDN40 obsługuje trzy konfiguracje:

1. Tryb pojedynczy (Single Use) - podłączenie jednego zasilacza do modułu redukuje obciążenie styków gniazda i wydłuża żywotność całego układu.
2. Redundancja 1+1 (Hot Standby) - jeden dodatkowy zasilacz pełni rolę rezerwowego; awaria jednostki głównej powoduje automatyczne przełączenie bez przerwy w dostawie energii.
3. Redundancja N+1 (Parallel redundancy) - kilka zasilaczy pracujących równolegle z jednym zapasowym; rozwiązanie dla instalacji wymagających ciągłości ruchomej mocy przy jednoczesnym obciążeniu bliskim pełnej wydajności.

Dla trybu redundantnego producent zaleca stosowanie identycznych modeli zasilaczy AC/DC tego samego producenta - różnice w charakterystykach wyjściowych mogą powodować niepożądane przepływy mocy między jednostkami.

Obudowa o wymiarach 97 × 99 × 36 mm przewiduje mocowanie na szynie DIN lub za pomocą dwóch śrub M3. Złącze funkcyjne CN11 typu TKP DH2I-2X2 służy do podłączenia sygnałów sterujących; producent zaleca stosowanie dedykowanych kosulek lutowniczych TKP DH2 lub odpowiedników.

Ciężar modułu to jedyne 276 gramów, co ułatwia instalację nawet w miejscach o ograniczonej nośności konstrukcji wsporczej.
