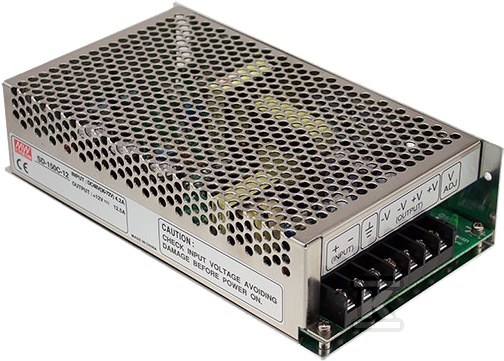

Przetwornica 150W 72~144V-12V 12.5A SD-150D-12

Wydajne zasilanie dla systemów przemysłowych

Przetwornica SD-150D-12 z serii Mean Well SD to zamknięta obudowa z wyjściem pojedynczym, oferująca moc znamionową 150W przy napięciu wyjściowym 12V i prądzie do 12,5A. Urządzenie obsługuje szeroki zakres napięcia wejściowego od 72 do 144VDC lub opcjonalnie 85-132VAC, co czyni je uniwersalnym rozwiązaniem dla systemów z wyższymi napięciami magistralowymi.

Szeroki zakres wejściowy w proporcji 2:1 oznacza, że przetwornica radzi sobie ze znacznymi wahaniami napięcia źródła bez utraty stabilności wyjścia. Tolerancja napięcia wyjściowego wynosi zaledwie ±1%, a regulacja liniowa i obciążeniowa nie przekracza ±0,5% - to solidne parametry dla zasilania wrażliwych układów elektronicznych.

Konstrukcja, wymiary i montaż

Obudowa zamknięta zapewnia ochronę przed czynnikami zewnętrznymi i umożliwia montaż w trudniejszych warunkach środowiskowych. Chłodzenie odbywa się przez naturalną konwekcję, co eliminuje potrzebę stosowania wentylatorów - zmniejsza awaryjność i hałas pracy.

Galwaniczna izolacja między wejściem a wyjściem na poziomie 1500VAC chroni zarówno samo urządzenie, jak i podłączone obwody przed uszkodzeniem w przypadku przepięć lub awarii po stronie źródła zasilania.

Obudowa ma wymiary 199 × 110 × 50 mm (długość × szerokość × wysokość), masa wynosi 0,86 kg. Przetwornica wyposażona jest w zaciski śrubowe zarówno po stronie wejściowej (AC/DC INPUT), jak i wyjściowej (+V, -V), oraz pin FG do podłączenia uziemienia ochronnego. Montaż realizowany jest za pomocą czterech otworów M3 - szczegóły rozmieszczenia znajdziesz w dokumentacji technicznej producenta.

Dwuletnia gwarancja producenta to standard wsparcia posprzedażnego dla tej klasy urządzeń Mean Well.

Zabezpieczenia elektroniczne

Przetwornica wyposażona jest w trzy kluczowe mechanizmy ochronne:

• Zabezpieczenie przeciwzwarciowe - automatyczne odcięcie w przypadku zwarcia na wyjściu,
• Zabezpieczenie przeciwprzeciążeniowe - aktywuje się przy obciążeniu przekraczającym 105-135% mocy znamionowej, chroniąc zarówno przetwornicę, jak i odbiornik,
• Zabezpieczenie nadnapięciowe - reaguje przy napięciu wyjściowym 16,8-20V, zabezpieczając podłączone urządzenia przed przepięciem.

We wszystkich przypadkach stosowany jest tryb Hiccup - automatyczny powrót do normalnej pracy po usunięciu awarii, bez konieczności ręcznego resetowania.

Parametry pracy, normy bezpieczeństwa i EMC

Urządzenie pracuje w temperaturze otoczenia od -10 do +60°C, przy wilgotności względnej 20-90% RH bez kondensacji. Współczynnik temperaturowy wynosi jedynie ±0,03%/°C, co gwarantuje stabilność napięcia wyjściowego nawet przy zmiennych warunkach termicznych.

Średni czas bezawaryjnej pracy (MTBF) wynosi minimum 289 000 godzin według normy MIL-HDBK-217F przy temperaturze bazowej 25°C.

Przetwornica posiada certyfikat IEC60950-1 CB zatwierdzony przez TÜV, potwierdzający zgodność z międzynarodowymi standardami bezpieczeństwa dla sprzętu informatycznego i przemysłowego.

Jeśli chodzi o EMC:

Parametr	Norma / Wartość
Emisja EMI	EN55032 (CISPR32) klasa B
Odporność EMC	EN61000-4-2/3/4/6/8; ENV50204

Zgodność z klasą B emisji oznacza możliwość stosowania w środowiskach komercyjnych i przemysłowych bez nadmiernych zakłóceń radiowych - istotne przy integracji z innymi urządzeniami elektronicznymi.
