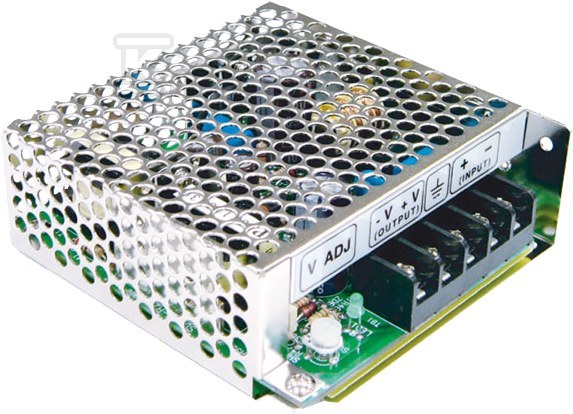

Przetwornica 25W 19~36V-5V 5A SD-25B-5

Przetwornica DC/DC 25 W z wejściem 19-36 V DC i wyjściem 5 V

Przetwornica przeznaczona do konwersji napięcia stałego w aplikacjach przemysłowych i ITE. Zamienia szeroki zakres wejściowy 19-36 V DC na stabilne 5 V DC przy prądzie do 5 A i mocy 25 W. Dzięki izolacji galwanicznej między wejściem a wyjściem nadaje się do instalacji, w których wymagane jest oddzielenie obwodów zasilających. Obudowa typu chassis ułatwia zabudowę w szafach sterowniczych i urządzeniach końcowych.

Zasilanie i stabilność wyjścia

Zakres pracy wejściowej 19-36 V DC z nominalnym punktem odniesienia 24 V DC pozwala na zasilanie z typowych magistral 24 V. Sprawność wynosi 72 % przy pełnym obciążeniu. Napięcie wyjściowe jest fabrycznie ustawione na 5 V DC z możliwością regulacji w zakresie 4,5-5,5 V DC, co daje elastyczność dopasowania do tolerancji odbiornika.

Stabilność jest utrzymywana na poziomie ±0,3 % w funkcji sieci i ±0,3 % w funkcji obciążenia, a dopuszczalne odchylenie napięcia wynosi ±1,0 %. Tętnienia i szumy na wyjściu to 100 mV p-p. Częstotliwość przełączania 83 kHz zapewnia zwartą konstrukcję bez konieczności stosowania dużych elementów filtrujących. Wbudowany filtr EMI ogranicza emisję zakłóceń.

Ochrona, izolacja i warunki pracy

Bezpieczeństwo pracy zapewniają trzy podstawowe zabezpieczenia. Ochrona przeciwzwarciowa SCP, ochrona przeciwprzeciążeniowa OLP w zakresie 105-150 % mocy znamionowej oraz ochrona przeciwprzepięciowa OVP w zakresie 5,75-6,75 V działają w trybie hiccup i automatycznie wracają do pracy po usunięciu przyczyny uszkodzenia.

Izolacja wejście/wyjście wynosi 1500 V AC, a odporność izolacji to 100 M? przy 500 V DC w 25 °C i 70 % RH. Zgodność elektromagnetyczna obejmuje EN55022 klasa B oraz odporność wg EN61000-4-2,3,4,6,8 i ENV50204 na poziomie light industry, kryterium A.

Praca jest możliwa w temperaturze od -10 °C do +60 °C przy wilgotności 20-90 % RH bez kondensacji. Zakres przechowywania to -20 °C do +85 °C przy 10-95 % RH. Urządzenie wytrzymuje wibracje 10-500 Hz, 2 G przez 10 min na oś. Deklarowana średnia trwałość MTBF to ok. 365,9 k h wg MIL-HDBK-217F w 25 °C.

Budowa i montaż

Konstrukcja to metalowa obudowa SIP o wymiarach 99 mm x 97 mm x 36 mm, masa ok. 0,36 kg. Montaż typu chassis umożliwia zabudowę w obudowach urządzeń. Przetwornica przechodzi 100 % test palenia przy pełnym obciążeniu. Złącza i układ są przystosowane do pracy ciągłej w warunkach przemysłowych. Producent deklaruje 2-letnią gwarancję.
