Przetwornica 25W 36~72V-5V 5A SD-25C-5

Przetwornica DC/DC 25 W do zabudowy z szerokim zakresem wejścia 36-72 V

Seria SD-25 od MEAN WELL to przetwornice impulsowe do zabudowy o mocy 25 W z izolowanym wyjściem i szerokim zakresem napięcia wejściowego 2:1. Model z wejściem 36...72 V DC i stabilizowanym wyjściem 5 V DC o prądzie do 5 A sprawdza się tam, gdzie potrzebne jest pewne obniżenie napięcia z magistrali 48 V na logikę 5 V bez wentylatora i z minimalną emisją zakłóceń.

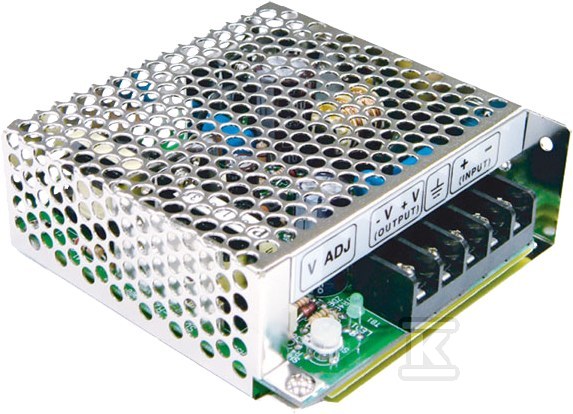

Obudowa z perforowanej blachy stalowej ma wymiary 99 mm długości, 97 mm szerokości i 36 mm wysokości i waży ok. 0,38 kg. Chłodzenie odbywa się w otwartym obiegu powietrza, bez wymuszenia, co ogranicza awaryjność i hałas. Mocowanie na szynie DIN jest możliwe za pomocą przystawek, a standardowe złącza śrubowe ułatwiają szybki montaż w szafie sterowniczej.

Konstrukcja, chłodzenie i montaż

Urządzenie jest wykonane jako zamknięta przetwornica do zabudowy z izolacją wejście-wyjście 1500 V DC. Wbudowany filtr EMI ogranicza emisję zakłóceń, a niski poziom tętnień i szumów wyjściowych, ok. 100 mV p-p przy 5 V, pozwala zasilać wrażliwe obwody cyfrowe. Zakres regulacji napięcia wyjściowego wynosi 4,5...5,5 V, co daje możliwość drobnej korekty bez dodatkowych elementów.

Praca w temperaturze od -10 °C do +60 °C bez deratingu w standardowym zakresie, przy wilgotności 20...90 % RH bez kondensacji, czyni przetwornicę odporną na typowe warunki przemysłowe. Producent deklaruje niskie koszty eksploatacji przy wysokiej niezawodności.

Parametry elektryczne i zabezpieczenia

Napięcie wejściowe DC to 36...72 V z nominalnym punktem pracy 48 V. Wyjście jest stałe 5 V DC w zakresie prądu 0...5 A, co przy pełnym obciążeniu daje moc 25 W. Sprawność typowa wynosi 74 % przy 48 V wejścia i pełnym obciążeniu. Izolacja wejście-wyjście 1500 V DC zapewnia separację galwaniczną między obwodem zasilającym a obciążeniem.

Zabezpieczenia obejmują:

• ochronę przeciwprzeciążeniową i przeciwzwarciową z trybem hiccup i automatycznym powrotem po usunięciu usterki,
• zabezpieczenie przeciwprzepięciowe OVP,
• ochronę termiczną OTP i przeciw spadkowi napięcia wejściowego BOP.

Regulacja liniowa i obciążeniowa utrzymuje stabilność napięcia wyjściowego, a konstrukcja bez wentylatora eliminuje punkty awaryjne związane z mechaniką.

Zastosowanie i zgodność z normami

Przetwornica SD-25C-5 jest przeznaczona do zastosowań ITE i automatyki przemysłowej, gdzie wymagane jest kompaktowe obniżenie napięcia z magistrali 36...72 V na 5 V.

Spełnia wymagania kompatybilności elektromagnetycznej EN 55032 Class B oraz odporności EN 61000-4-2, 3, 4, 6, 8 i EN 55035 na poziomie heavy industry. Deklarowana zgodność obejmuje oznaczenia CE i EAC. Izolacja wejście-FG 2 kV AC i wyjście-FG 0,5 kV AC oraz rezystancja izolacji >100 M? przy 500 V DC wspierają bezpieczną integrację w instalacjach przemysłowych.
