Przetwornica 350W 36~72V-12V 27.5A SD-350C-12

Zastosowanie w instalacjach przemysłowych i systemach zasilania DC

Seria przetwornic SD-350C to jednowyjściowe konwertery DC/DC przeznaczone do szerokiego zakresu zastosowań w automatyce przemysłowej i elektronice wymagających stabilnego zasilania napięciem stałym. Model SD-350C-12 konwertuje napięcie wejściowe z szerokiego zakresu 36-72 VDC na stabilne 12 VDC z maksymalnym prądem wyjściowym 27,5 A i mocą znamionową 330 W. Stosunek napięć wejściowych wynoszący 2:1 zapewnia elastyczne dopasowanie do różnych konfiguracji akumulatorowych - typowe napięcia robocze mieszczą się w zakresie od około 36V do 72V.

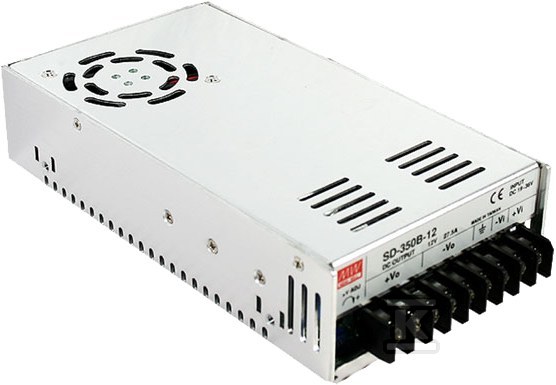

Konwerter zamknięty jest w obudowie o wymiarach 215 × 115 × 50 mm, przystosowanej do montażu na powierzchni płaskiej lub szynie DIN (przy użyciu dedykowanych uchwytów). Masa urządzenia to 1,1 kg.

Izolacja galwaniczna, warunki pracy i kompatybilność elektromagnetyczna

Kluczową cechą serii SD jest izolacja galwaniczna między wejściem a wyjściem na poziomie 1500 VDC (I/P-O/P), co spełnia wymogi bezpieczeństwa w aplikacjach przemysłowych i pozwala na separację obwodów zasilanych z różnych źródeł. Wytrzymałość izolacji względem obudowy (FG) wynosi odpowiednio 2000 VDC dla strony wejściowej i 500 VDC dla wyjściowej.

Przetwornica pracuje w temperaturze otoczenia od -20 do +60°C. Wilgotność robocza może wynosić do 90% RH bez kondensacji, a temperatura przechowywania od -40 do +85°C. Wbudowany wentylator DC zapewnia wymuszone chłodzenie; przy wysokich temperaturach otoczenia lub obciążeniach zbliżonych do maksymalnych należy uwzględnić krzywą deratingu - powyżej około 50°C dopuszczalna moc wyjściowa maleje liniowo.

Przetwornica spełnia wymogi emisji EMC według normy EN55022 (CISPR22) klasa B, co oznacza akceptowalny poziom zakłóceń przewodzonych i promieniowanych nawet w środowiskach biurowych lub zamkniętych szafach sterowniczych - nie tylko w halach przemysłowych. Odporność EMC potwierdzono zgodnością z normą EN61000-4-2/3/4/6/8, ENV50204 dla poziomu light industry.

Izolacja wejście-wyjście jest badana napięciem probierczym AC przez minutę, a rezystancja izolacji wynosi minimum 100 M? przy 500 VDC / 25°C / 70% RH.

Producent udostępnia pełną dokumentację techniczną - datasheet oraz modele 3D - ułatwiające integrację urządzenia w projekcie.

System zabezpieczeń i regulacja napięcia wyjściowego

Urządzenie wyposażono w cztery niezależne mechanizmy ochronne:

• Zabezpieczenie przeciwzwarciowe - przy zwarciu wyjścia przetwornica wyłącza się automatycznie; po usunięciu zwarcia i ponownym włączeniu wraca do normalnej pracy.
• Zabezpieczenie przeciwprzeciążeniowe - aktywuje się przy obciążeniu przekraczającym 105-135% mocy znamionowej; działanie polega na wyłączeniu napięcia wyjściowego.
• Zabezpieczenie przepięciowe - chroni przed zbyt wysokim napięciem wyjściowym.
• Zabezpieczenie termiczne - wykrywa przegrzanie kluczowego tranzystora mocy (czujnik TSW1) i automatycznie wyłącza urządzenie; po schłodzeniu samoczynnie wznawia pracę.

Napięcie wyjściowe można regulować w zakresie 11-16 VDC za pomocą potencjometru na płycie czołowej (+V ADJ.), co pozwala na kompensację spadków napięcia na długich liniach kablowych lub precyzyjne dostrojenie do wymagań konkretnego odbiornika.

Niezawodność i parametry eksploatacyjne

Średni czas bezawaryjnej pracy (MTBF) określono na minimum 209 tysięcy godzin według standardu MIL-HDBK-217F (przy temperaturze 25°C). Taki wynik plasuje serię SD w czołówce pod względem trwałości w kategorii konwerterów DC/DC klasy przemysłowej.

Tętnienia napięcia wyjściowego mieszczą się w granicach 120 mVp-p, co jest istotne przy zasilaniu urządzeń wrażliwych na szumy - np. komunikacja szeregowa RS485/RS232 czy precyzyjne układy pomiarowe.

Prąd udarowy przy rozruchu może osiągać nawet 45 A / 48 VDC, dlatego projektując instalację należy uwzględnić odpowiednio dobrany bezpiecznik lub ogranicznik prądu wejściowego.

Przetwornica jest testowana pełnym obciążeniem (100% burn-in test) przed wysyłką, co minimalizuje ryzyko wad fabrycznych ujawniających się w terenie.
