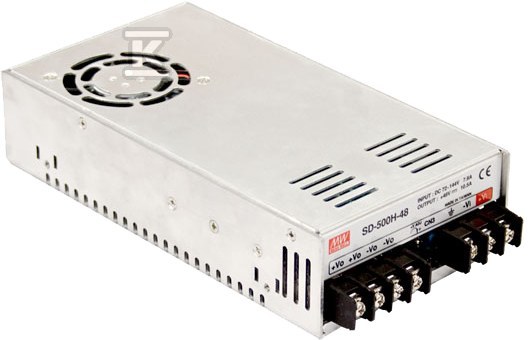

Przetwornica 500W 72~144V-12V 40A SD-500H-12

Wysokonapięciowa przetwornica DC-DC do zastosowań przemysłowych

Przetwornica SD-500H-12 z serii SD marki MEAN WELL to jednowyjściowy konwerter DC-DC zaprojektowany do pracy z wysokim napięciem wejściowym w zakresie 72-144 V DC. Urządzenie dostarcza stabilne napięcie wyjściowe regulowane w zakresie 11-15 V, osiągając maksymalny prąd 40 A, co czyni je gotowym rozwiązaniem do zasilania odbiorników przemysłowych, systemów automatyki oraz instalacji wymagających izolacji galwanicznej między obwodami.

Konwerter oferuje sprawność na poziomie 87%. Izolacja wejście-wyjście wynosi 2 kV AC, zapewniając bezpieczną separację obwodów wysokiego i niskiego napięcia. Tętnienia i szumy na wyjściu nie przekraczają 150 mVp-p.

Funkcje sterowania i sygnalizacji

Model SD-500H wyposażono w funkcję zdalnego włączania/wyłączania przez zewnętrzny sygnał podawany na złącze CN3 - umożliwia to integrację z systemami sterowania i automatycznego zarządzania energią. Sygnał typu open collector informuje o statusie pracy wyjścia (stan niski = zasilacz włączony), a maksymalny prąd obciążenia tego sygnału to 10 mA.

Dodatkowo przetwornica obsługuje funkcję kompensacji spadku napięcia (remote sensing) na przewodach zasilających odbiornik - maksymalnie do 0,5 V. Linie sensingu należy skręcać parami, aby zminimalizować wpływ zakłóceń elektromagnetycznych.

Zabezpieczenia i ochrona

Przetwornica realizuje trójpoziomową ochronę:

• Przeciwzwarciowa i przeciążeniowa - przy obciążeniu przekraczającym zakres nastawiony fabrycznie aktywuje się limitowanie prądu stałego; urządzenie wyłącza wyjście po około 5 sekundach i wymaga ponownego załączenia,
• Przepięciowa - wyjście jest odcinane przy nadmiernym wzroście napięcia,
• Termiczna - czujnik na radiatorze tranzystora mocy wykrywa przegrzanie i wyłącza zasilacz; powrót następuje automatycznie po obniżeniu temperatury.

Parametry środowiskowe, niezawodność oraz montaż

Urządzenie pracuje w temperaturze od -20 do +60°C - powyżej określonych progów moc wyjściową należy redukować zgodnie z krzywą deratingu zamieszczoną w dokumentacji technicznej producenta. Temperatura składowania mieści się w zakresie -40 do +85°C, a wilgotność robocza dopuszczalna to wilgotność względna bez kondensacji mieszcząca się między tymi granicami.

Średni czas bezawaryjnej pracy wynosi ponad 196 tysięcy godzin według normy MIL-HDBK-217F (przy temperaturze 25°C). Wbudowany filtr EMI zapewnia zgodność z normami emisji przewodzonej i promieniowanej EN55022 klasa B oraz odporność na zakłócenia według serii norm EN61000-4; certyfikat bezpieczeństwa IEC60950-1 wydany przez TÜV potwierdza zgodność z wymaganiami dla sprzętu informatyki.

Obudowa ma wymiary pozwalające na elastyczny montaż zarówno pionowy, jak i poziomy - urządzenie przystosowane jest do mocowania na szynie DIN lub bezpośrednio do powierzchni płaskiej za pomocą dedykowanych uchwytów dostępnych u producenta.
