Przetwornica DC/DC 15W 18~36V-12V 1.25A PSD-15B-12

Kompaktowa przetwornica DC/DC 15 W 18-36 V na 12 V bez obudowy

Przetwornica z serii PSD-15 to moduł bez obudowy przeznaczony do stabilnego zasilania 12 V z zakresu wejściowego 18 ~ 36 V DC. Przy mocy 15 W i prądzie znamionowym 1,25 A nadaje się do aplikacji, w których liczy się mały rozmiar i praca w trybie konwekcyjnym, bez konieczności dodatkowego chłodzenia.

Budowa i chłodzenie

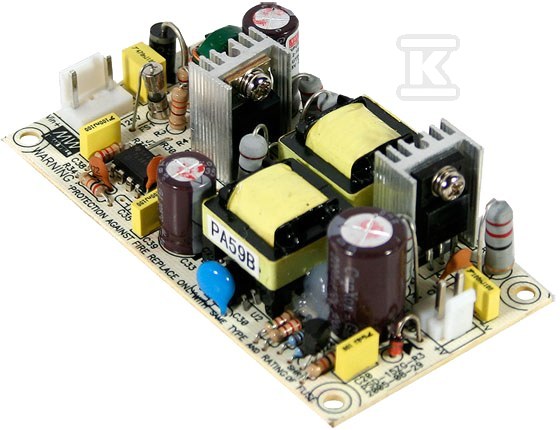

Moduł wykonano w wersji open frame, bez zewnętrznej obudowy, co ułatwia montaż na płytce lub w ciasnej przestrzeni. Wymiary wynoszą 94 mm x 49 mm x 25 mm, a masa pojedynczego egzemplarza to 81 g. Chłodzenie odbywa się wyłącznie przez konwekcję naturalną, bez wentylatora. Producent deklaruje test burn-in z 100 % obciążeniem, co ma na celu wyselekcjonowanie elementów przed wysyłką. Izolacja wejście-wyjście to 2,0 kV AC, a rezystancja izolacji I/P-O/P wynosi 100 M? przy 500 V DC.

Zabezpieczenia i parametry pracy

Na wyjściu uzyskuje się 12 V DC z prądem znamionowym 1,25 A w zakresie 0 ~ 1,25 A. Tętnienia wyjściowe są na poziomie 100 mV p-p, a dokładność napięcia i prądu to ±1,0 %. Sprawność typowa dla tej wersji to 74 %. Przy zasilaniu 24 V DC pobór prądu wejściowego to ok. 0,9 A.

Zabezpieczenia obejmują:

• zwarcie wyjścia,
• przeciążenie,
• przepięcie,
• odwrotną polaryzację wejścia.

W przypadku wystąpienia usterki układ przechodzi w tryb hiccup, a po usunięciu przyczyny następuje automatyczny powrót do pracy. Zakres pracy przy przeciążeniu to 105 % ~ 150 % mocy znamionowej.

Warunki pracy i montaż

Przetwornica pracuje w wilgotności 20 ~ 95 % RH bez kondensacji. Odporność na wibracje to 10 ~ 500 Hz przy 2 G przez 10 min na cykl, 60 min w każdej osi X, Y, Z. Dzięki małej budowie i brakowi obudowy moduł łatwo zintegrować z konstrukcją urządzenia, zachowując odstępy zapewniające swobodny przepływ powietrza.
