Przetwornica DC/DC 15W 36~72V-5V 3A PSD-15C-5

Kompaktowa przetwornica impulsowa open frame 5 V z wejścia 36-72 V DC

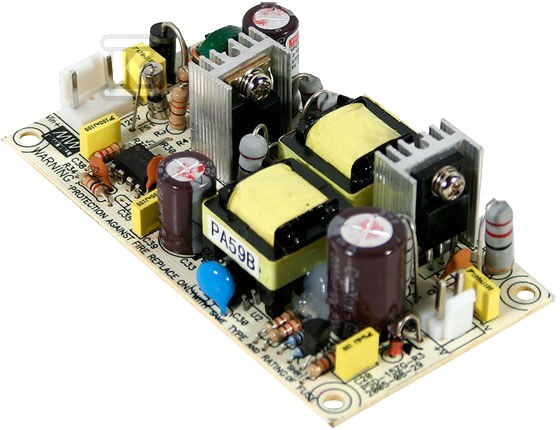

Przetwornica DC/DC serii PSD-15 to otwarta konstrukcja PCB przeznaczona do stabilnego zasilania 5 V DC z szerokiego zakresu napięcia wejściowego 36-72 V DC, nominalnie 48 V DC. Jedno wyjście o mocy 15 W przy prądzie 3 A sprawdza się tam, gdzie potrzebne jest kompaktowe obniżenie napięcia. Otwarta budowa ułatwia montaż na płytce lub w obudowie systemowej, a niewielkie gabaryty pozwalają na integrację w ciasnych przestrzeniach.

Budowa open frame i montaż

Urządzenie ma format open frame na płytce drukowanej bez dodatkowej obudowy i bez przypisanego stopnia IP. Wymiary wynoszą 94 mm długości, 49 mm szerokości i 25 mm wysokości przy masie 81 g. Cztery otwory montażowe o średnicy 3,5 mm umożliwiają trwałe przykręcenie do podłoża. Brak elementów wystających poza obrys PCB ułatwia chłodzenie konwekcyjne i planowanie rozkładu ciepła w szafie.

• konstrukcja open frame PCB do montażu w obudowie systemowej
• wymiary 94 mm × 49 mm × 25 mm, masa 81 g
• cztery otwory montażowe 3,5 mm
• brak stopnia IP - przeznaczenie do wnętrz, w środowisku kontrolowanym

Parametry pracy i zabezpieczenia

Wejście 36-72 V DC pozwala na pracę z typowym zasilaniem 48 V DC i tolerancją sieci przemysłowej. Wyjście 5 V DC jest stabilizowane w zakresie prądowym 0-3 A przy mocy znamionowej 15 W. Sprawność typowa na poziomie ok. 74 % ogranicza straty cieplne w pracy ciągłej.

Izolacja wejście-wyjście 2,0 kV AC oraz rezystancja izolacji 100 M? przy 500 V DC zwiększają odporność na przepięcia i zakłócenia galwaniczne. Zabezpieczenie przeciążeniowe i zwarciowe realizowane jest w trybie hiccup z automatycznym powrotem do pracy po usunięciu przyczyny uszkodzenia. Zakres pracy w temperaturze od -20 °C do +85 °C oraz wilgotność względna 10-95 % RH bez kondensacji pozwalają na zastosowanie w pomieszczeniach technicznych i szafach sterowniczych. Odporność wibracyjna 2 G w zakresie 10-500 Hz przez 10 min na każdą oś wspiera montaż w instalacjach narażonych na drgania.

• wejście 36-72 V DC, nominalnie 48 V DC
• wyjście 5 V DC, 3 A, 15 W
• izolacja wejście-wyjście 2,0 kV AC
• zabezpieczenie hiccup z automatycznym restartem
• praca od -20 °C do +85 °C, 10-95 % RH bez kondensacji

Zgodność i warunki eksploatacji

Przetwornica jest zgodna z RoHS. W ofercie dystrybucyjnej występuje w opakowaniu zbiorczym 120 sztuk, a standardowa gwarancja producenta to 24 miesiące w systemie Bring-In. Otwarta konstrukcja wymaga zapewnienia odpowiedniej wentylacji i zachowania odstępów montażowych zgodnie z wytycznymi producenta.
